JUKI DLN-6390 - Operación Simultánea de Elevación del Prensatela y de Abertura;Cierre del Ribeteador de Dobladillado

16

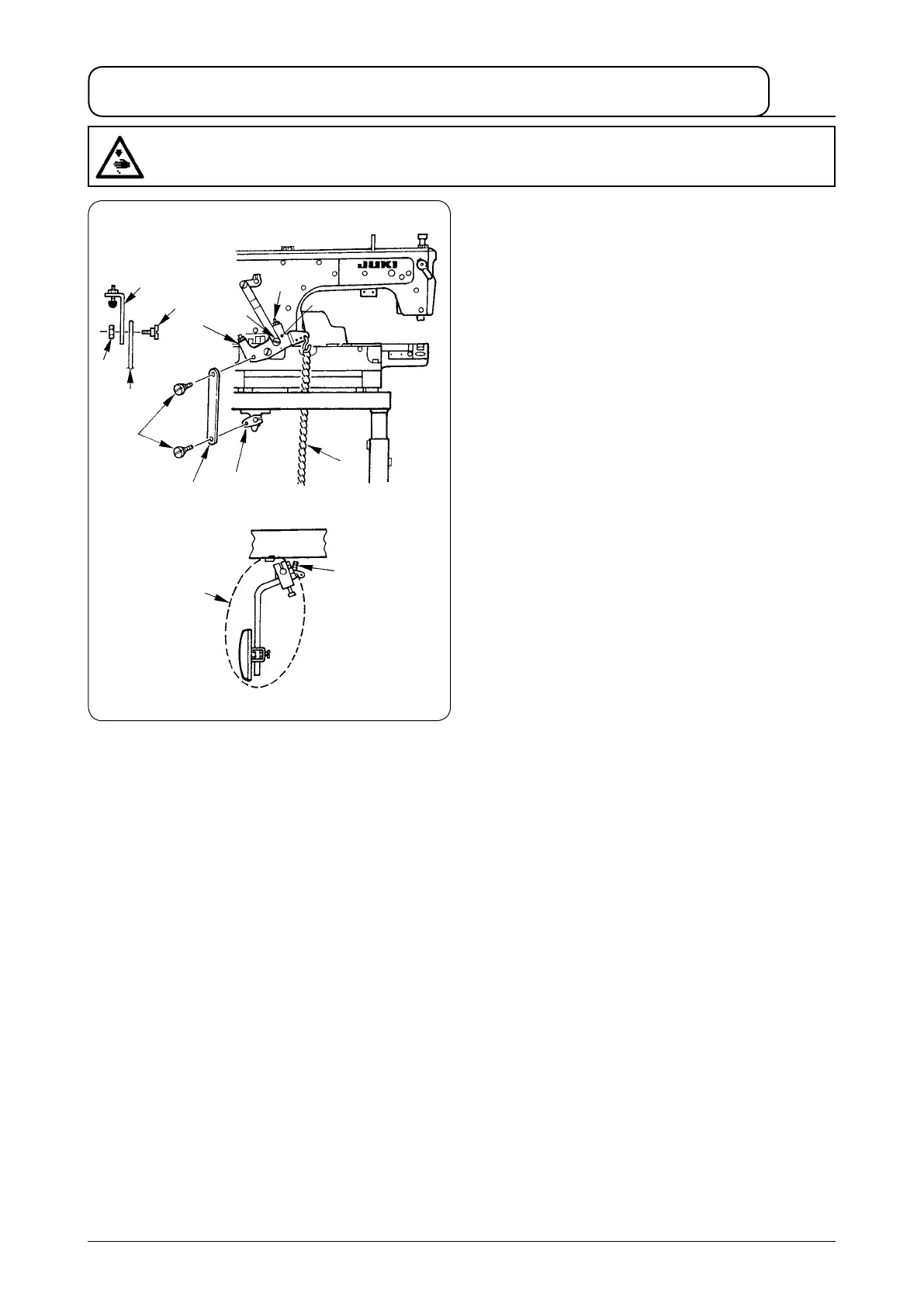

5. Operación simultánea de elevación del prensatela y de abertura/cierre
del ribeteador de dobladillado
La elevación del prensatela y la abertura/cierre
del ribeteador de dobladillado se pueden ejecutar
simultáneamente montando los componentes que se
suministran como accesorios con la máquina de coser.
1) Fije la varilla de conexión
2
del ribeteador de
dobladillado a la palanca A
4
del elevador de rodilla
mediante el tornillo de bisagra
1
.
(Par de apriete: 4,5 a 5,5 N·m.)
2) Fije la varilla de conexión
2
del ribeteador de
dobladillado a la conexión de enganche
5
de
elevación del prensatelas mediante los tornillos de
bisagra
1
y la tuerca
3
.
(El par de apriete debe ser de 4,5 a 5,5 N·m. Para
asegurar la tuerca
3
desde abajo, apriétela con una
llave de 8 mm.)
＊
Cuando ejecute simultáneamente la elevación del
prensatela y la abertura/cierre del ribeteador de
dobladillado con la operación de rodilla, quite la
cadema
6
para el uso.
Cuando ejecute simultáneamente la elevación del
prensatela y la abertura/cierre del ribeteador de
dobladillado con la operación de pedal, desmonte el
(conjunto) de la placa de almohadilla de rodilla
7
para
el uso.
＊
Cuando la cantidad de elevación del rodillo de
transporte superior es insuciente, mueva el tornillo
de bisagra de
!0
a
!1
. La cantidad de elevación del
rodillos de transporte superior aumenta con la misma
cantidad de operación.
＊
La cantidad máxima del rodillo de transporte superior
es 14 mm y la cantidad de abertura/cierre del
ribeteador de dobladillo es de 13 mm.
Ajuste el retenedor A
9
u
8
del elevador del
prénsatela de modo que tanto la cantidad de elevación
del rodillo de transporte superior como la cantidad de
abertura/cierre del ribeteador de dobladillo no exceda
los respectivos valores máximos.
AVISO :
Para evitar posibles lesiones personales debido a un arranque brusco de la máquina, desconecte la corriente
eléctrica de la máquina y compruebe de antemano para mayor seguridad que el motor está completamente parado.
4
2
3
1
5
7
6
8
5
1
2
9
!1
!0
