6

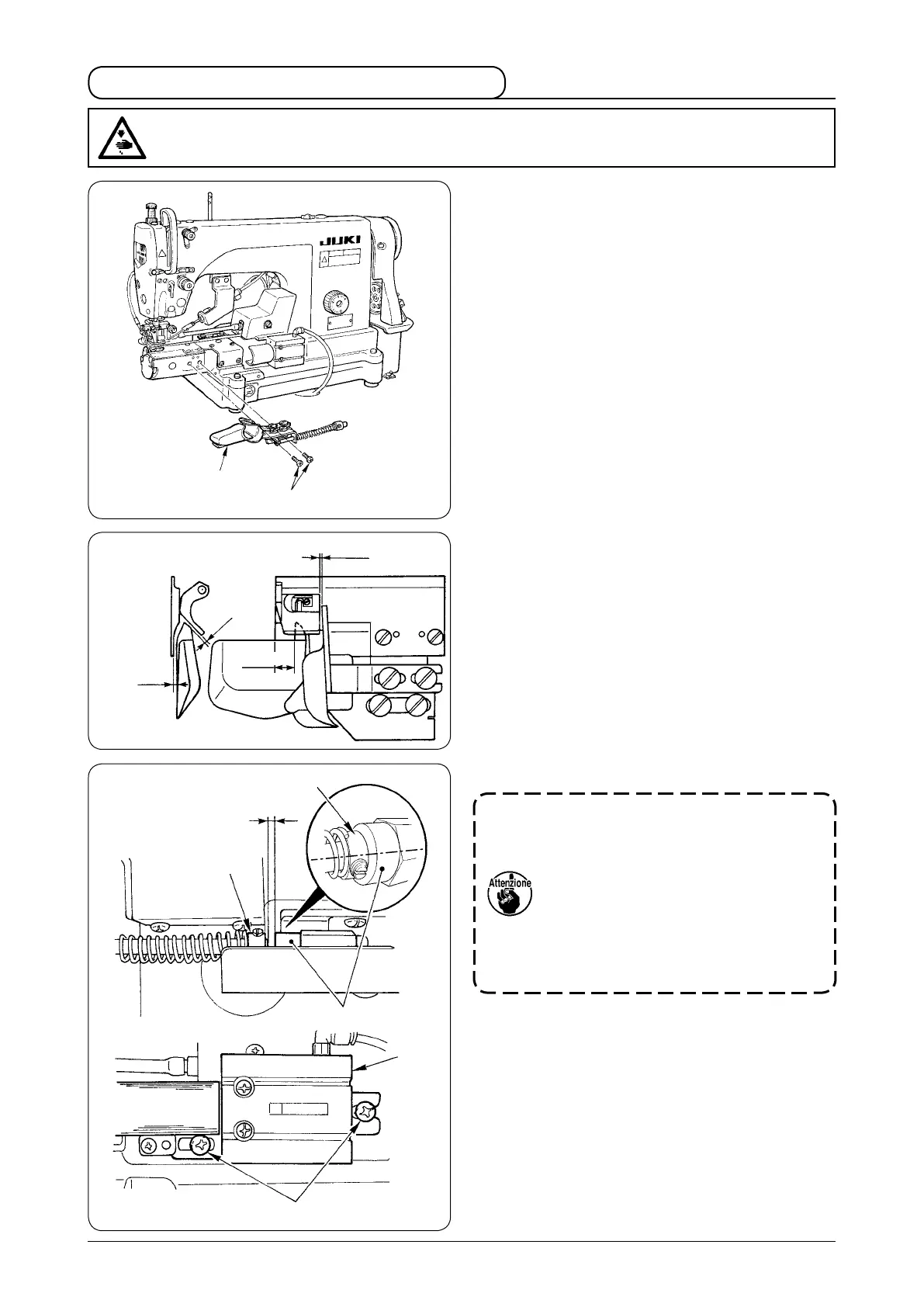

Installare il bordatore per orlatura
1
sulla macchina per
cucire usando le viti di ssaggio
2
(coppia di serraggio :
da 4 a 6 N·m).
Standard della posizione di montaggio
Posizione verticale : spazio tra la sezione guida sinistra
e la placca ago : 0,3 a 1,2mm
Posizione longitudinale : spazio tra il bordatore per
orlatura e il pressore : 0,3 a 1,2 mm
Guida sinistra : 8 a 10 mm dall'estremità sinistra della
placca ago
Guida destra : spazio tra la guida destra e l’estremità
destra del pressore : 0,2 a 0,8 mm
Montare il bordatore per orlatura in modo che esso sia
quasi parallelo alla supercie superiore della placca
ago e alla faccia anteriore della placca ago.
1. La posizione di montaggio soprastante
è la posizione di montaggio standard.
Usare la macchina per cucire dopo
aver regolato la posizione di montaggio
alla posizione in cui si può maneggiare
il bordatore con facilità.
2. Assicurarsi che la macchina per cucire
e il bordatore per orlatura non vengano
a contatto l’uno con l’altro al momento
di apertura/chiusura del bordatore per
orlatura.
4. Installazione del bordatore per orlatura
AVVERTIMENTO :
Alnedievitareferimenticausatidall’avvioimprovvisodellamacchina,spegnerelamacchinaedassicurarsiin
anticipo che il motore abbia completamente cessato di ruotare.
1
2
0,3a1,2mm
0,3a1,2mm
0,2a0,8mm
8a10mm
Regolazione della posizione tra il bordatore per
orlaturaeilcilindropneumatico(DLN-6390-7)
Allentare la vite di ssaggio
5
e regolare la posizione
laterale del cilindro pneumatico in modo che lo spazio
tra l’estremità
4
del bordatore per orlatura e l’estremità
3
del cilindro pneumatico sia da 2 a 3 mm.
Regolare in modo che l'estremità
3
del cilindro
dell'aria sia quasi nel centro rispetto all'estremità
4
dell'orlatore.
5
6
3
4
4
2 a 3 mm
