JUKI DLN-6390 - Regolazione Dello Scartafilo

30

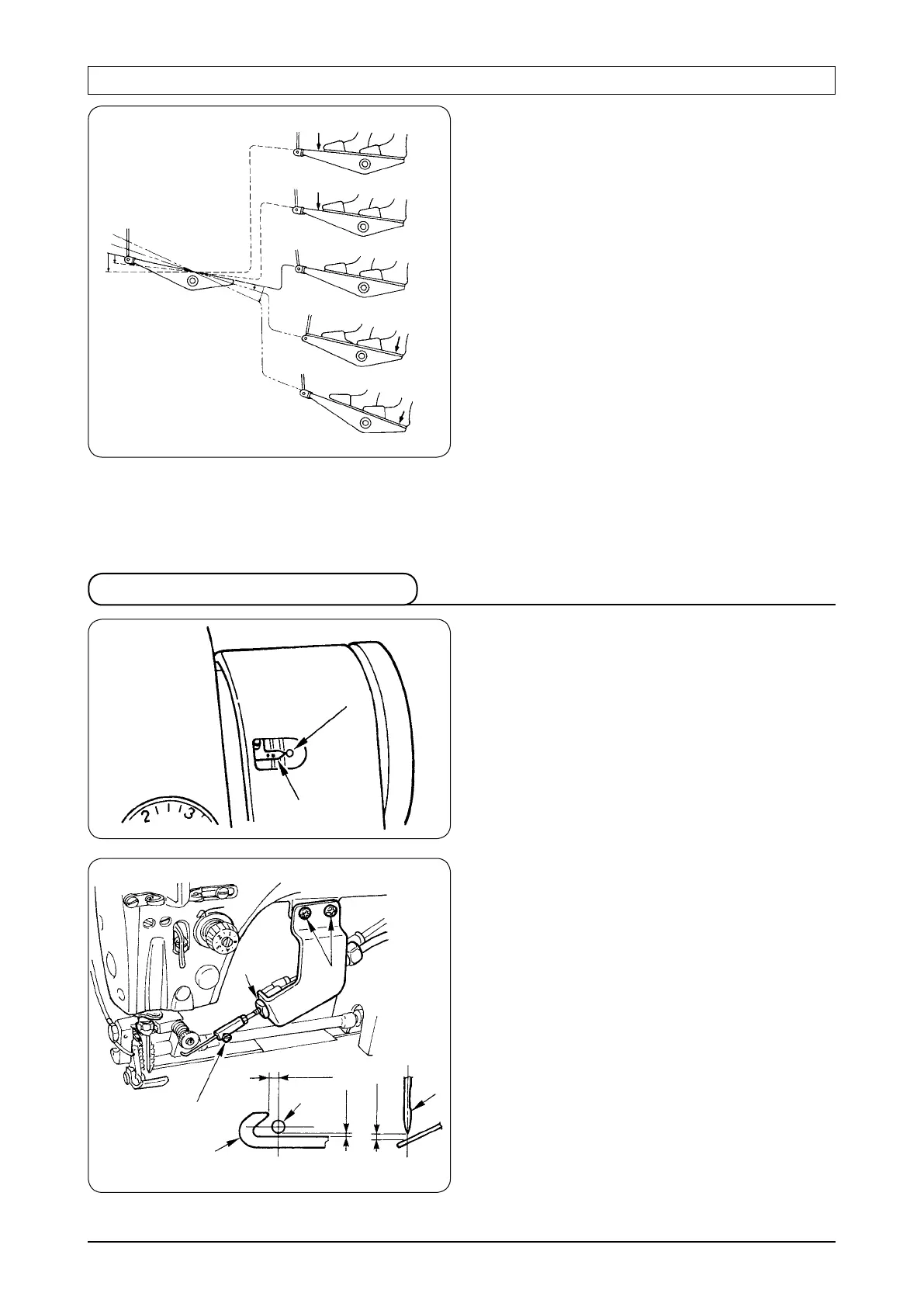

Regolare lo scartalo come segue quando è necessario
regolarlo.
1) Girare il volantino nel senso di rotazione normale per
allineare il punto di riferimento bianco
1
inciso sul
volantino al punto di riferimento
2
sul braccio della
macchina.
5.Regolazionedelloscartalo
da0,5a1,5
da–0,5a0,5
da1,5a2,5
A
6
3
4
5
C
B
5
7
1
2
Funzionamento del pedale
(1) Il funzionamento del pedale è a seguenti quattro
posizioni :
1) La macchina funziona a bassa velocità di cucitura
quando la parte anteriore del pedale viene premuta
leggermente.
B
2) La macchina funziona ad alta velocità di cucitura
quando la parte anteriore del pedale viene premuta
ulteriormente.
A
3) La macchina si arresta (con l’ago in posizione sollevata
o abbassata) quando il pedale viene riportato alla sua
posizione di partenza.
C
4) La macchina provvede al taglio del lo quando la parte
posteriore del pedale viene premuta a fondo.
E
5) Il piedino premistoffa si solleva quando la parte
posteriore del pedale viene premuta leggermente
D
,
e se la parte posteriore viene premuta ulteriormente, il
rasalo si attiva.
• L’operazione di taglio del lo ha luogo regolarmente
anche se la parte posteriore del pedale viene premuta
subito dopo la cucitura a alta o bassa velocità.
• L’operazione di taglio del lo ha luogo completamente
anche se il pedale viene riportato alla sua posizione
di partenza subito dopo che la macchina ha iniziato l’
operazione di taglio del lo.
A
B
C
D
E
2) Allentare il dado
3
, spostare lo scartalo
4
e regolare
la distanza tra lo scartalo e l’ago
5
a da –0,5 a 0,5
mm per la regolazione del senso longitudinale
A
.
＊
Al termine della regolazione, serrare saldamente il dado
3
. (Coppia di serraggio : da 3 a 5 N·m)
(Tenere presente che la vite deve essere rivolta verso il
davanti.)
3) Per regolare il senso verticale
B
, allentare le viti
6
e
regolare la distanza dall’estremità dell’ago a da 1,5 a 2,5
mm.
4) Per regolare la quantità di sporgenza
C
, allentare la vite
7
e regolare la distanza dall’ago a da 0,5 a 1,5 mm.
＊
Al termine della regolazione, serrare saldamente le viti
6
.
(Coppia di serraggio : da 3 a 4 N·m)
＊
Controllare che l’estremità dello scartalo non sia a
contatto con il pressore e con il salvadita quando lo
scartalo è in funzione.
