JUKI DLN-6390 - 押え上げと巻き具開閉の同時操作

16
日本語





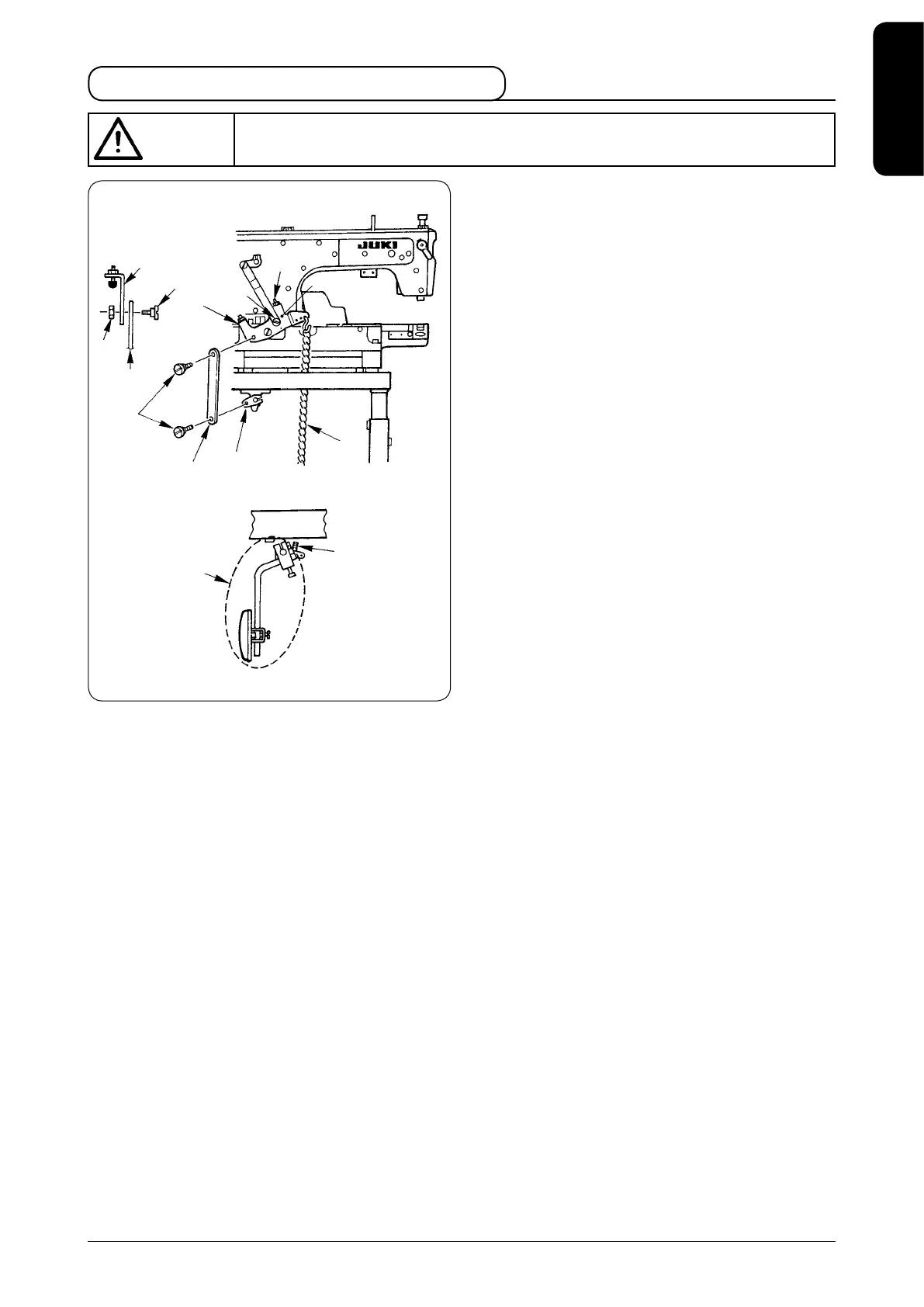

付属の部品を取り付けることにより、押え上げと巻
き具の開閉を同時に行なうことができます。
1） ラッパ連結ロッド
2
を段ねじ
1
を使用してひざ上
げレバー A
4
に固定してください。（締め付けトル
ク 4.5 〜 5.5 N ･ m）
2） ラッパ連結ロッド
2
を段ねじ
1
とナット
3
を
使用して押え上げリンク結合
5
へ固定してくだ
さい。（締付けトルク 4.5 〜 5.5N・m、裏面ナッ
ト
3
の固定には 8mm スパナを使用してくださ
い。）
 ひざ操作により押え上げと巻き具の開閉を同時
に行なう場合は鎖
6
を外して使用してください。
ペダル操作により押え上げと巻き具の開閉を同
時に行なう場合はひざ当て板組
7
を外して使用
してください。
※ 上ローラーの上昇量が不足している場合は、段
ねじ !0 を !1 に移動してください。同じ操作量
で上ローラーの上昇量が増加します。
※ 上ローラーの上昇量は最大 14 mm、巻き具の
開閉量は最大 13 mm となっています。
上ローラーの上昇量と巻き具の開閉量のいずれ
も、最大値を超えないように押え上げストッパー
A
9
または
8
を調整して使用してください。
4
2
3
1
5
7
6
8
5
1
2
9
!1
!0
