FRANÇAIS
<Fixationdescoussinetsélastiquesetinstallationdelamachine>

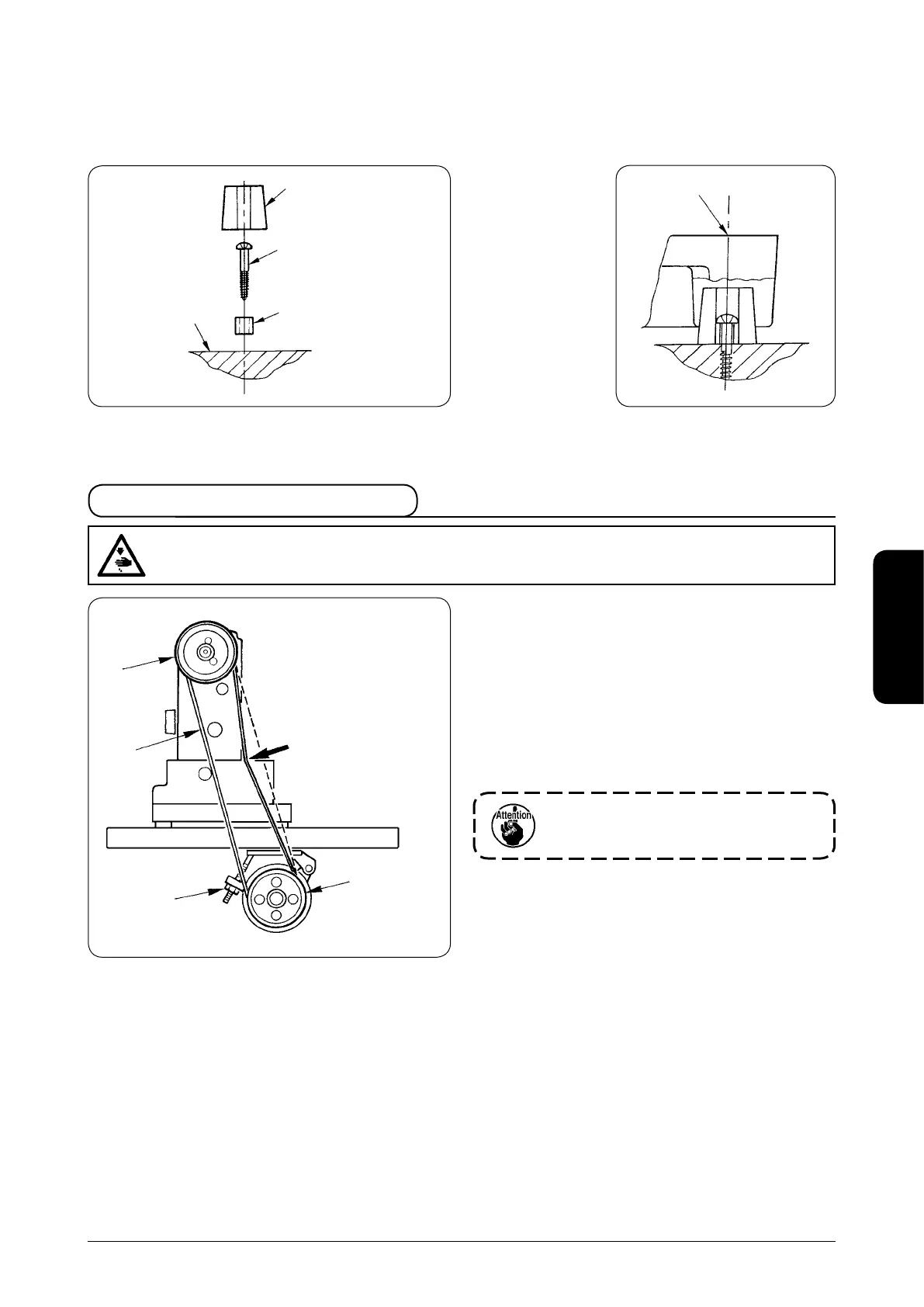

Poser les coussinets élastiques
1
à l’aide des vis à bois après avoir xé solidement les entretoises
3
sur la face
supérieure de la table
4
à l’aide des vis à bois
2
(4 points). (Pour la position, consulter le plan de référence de la table.)
Ajuster les parties concaves (4 points) de la face inférieure de la machine
5
sur les coussinets élastiques
1
après
avoir solidement xé ceux-ci sur la table
4
, puis installer la machine
5
sur la table.
→
5
Machineàcoudre
2
Vis à bois
3
Entretoise
4
Face supérieure
de la table
1
Coussinet élastique
1) Fixer la courroie
1
sur la poulie de la machine
2
.
2) Tourner la poulie de la machine
2
et placer l’autre côté
de la courroie sur la poulie du moteur
3
.
3) Régler la tension de la courroie de façon que celle-ci
présente une èche (mouvement vers le bas) de 10 à
15 mm lorsqu’on exerce une poussée d’environ 10 N
(1,02 kgf) au centre de la courroie.
4) Une fois la courroie en place, la xer solidement avec
le contre-écrou
4
.
Silaèchedelacourroieestexcessive
lorsquelamachinefonctionne,vérierà
nouveau la tension de la courroie.
*
Lors de l'installation de la DLN-6390, voir "2.
Installation du moteur", p.13.
*
Après l’installation, poser le couvre-courroie de la
poulie de moteur fourni avec le moteur comme il
est indiqué dans le manuel d’utilisation du moteur.
1. Mise en place de la courroie
AVERTISSEMENT :
Avantderemplacerlacourroie,mettrelemoteurhorstensionets’assurerqu’ilestàl’arrêtcomplet.Onrisquerait
autrement de se blesser en se prenant la main ou les vêtements dans la courroie.
Flèchede10à15mm
3
2
4
1
