4. Posedestuyauxdesorganespneumatiquesetcablagedespieceselectriques
Poser les tuyaux des organes pneumatiques et effectuer le câblage des pièces électriques comme il est indiqué dans
le schéma ci-dessous.
La pression d’air requise pour cette machine est de 0,5
MPa.
Après avoir posé les tuyaux, tourner le bouton pour
régler la pression à 0,5 MPa.
Fixer l’unité pneumatique sur la table avec des vis à
bois.
(Pour la position de xation, consulter le plan de
référence de la table.)
40003754 Accessoires
CN36
CN33
CN37
CN56
SC-921
22951552 (Cordon de terre)
Gris
Noir
DLN-6390-7 Ensemble principal
delamachine
Respecter les couleurs
lorsdubranchement
des connecteurs.
Tuyaud’air(Bleu)
Tuyaud’air(Vert)
Tuyaud’air(Noir)
1,2 M
0,5 MPa
40004065
40004041
40106208 En option
PV150103000 En option
Tuyaud’air(Noir)
1,3 M
En option
Tuyaud’air(Rouge)
Tuyaud’air(Jaune)
Tuyaud’air(Blanc)
Tuyaud’air(Noir)
0,15 M
En option
PC012401000 En option
Noir
Blanc

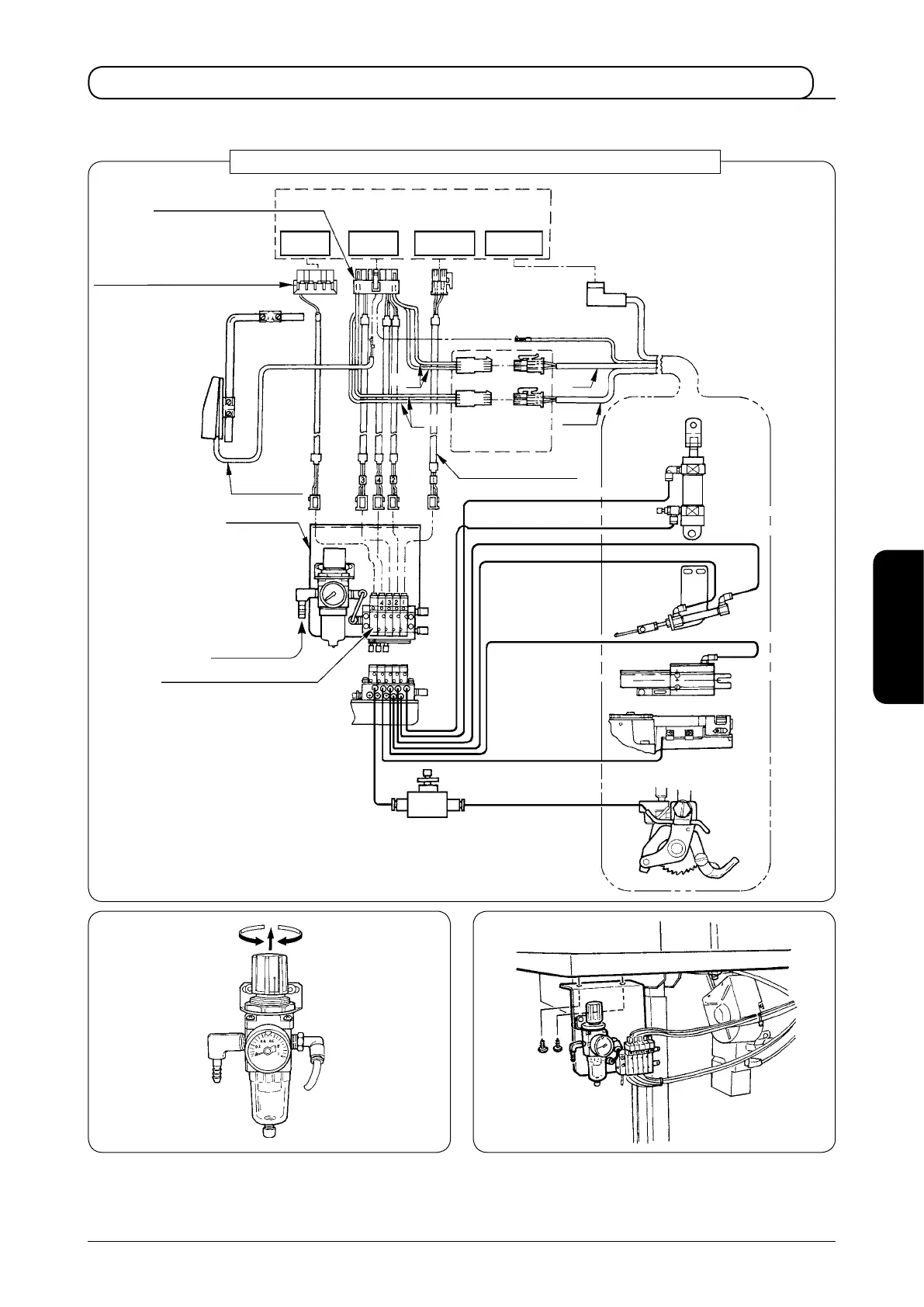

Schémadecâblagedesorganespneumatiquesetpiècesélectriques
40033334 Accessoires
