JUKI DLN-6390 User Manual

36
日本語

1）〜 8）までは、動メス後退位置の確認方法と同
じ作業です。1）〜 8）を実施してください。
9） 引き続き踏板
8
を
B
方向に返し踏みしたまま
はずみ車
7
をミシン正回転方向
A
に回します。
（動メス最後退の後、動メスレバ－
9
は時計回
り
H
方向に回転し、動メス !0 は
I
方向に動き
始め、待機位置に戻ります。
10） 動メスが待機位置に戻った後、はずみ車
7
を
ミシン逆回転
J
方向に回すと、ある角度では
ずみ車が回らなくなります。
 
    
11） このときの針板上面からの針棒高さが 46.8
〜 47.4 mm であれば糸切りカムのタイミン
グは正常です。

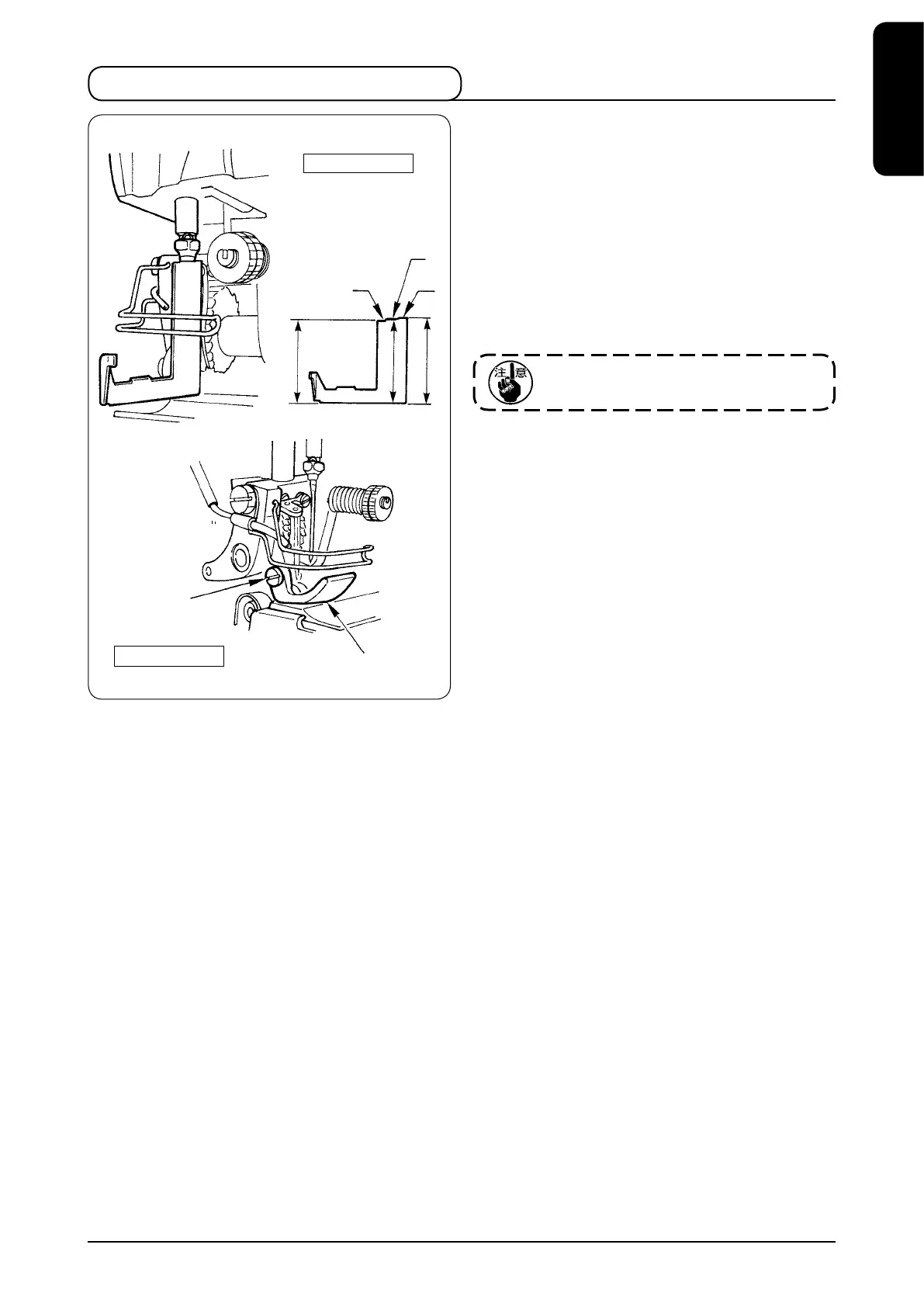

※ 付属のゲ－ジを使用すると簡単に確認できます。
ゲ－ジの
K
部が針板と針棒下端の間に入り、
L
部が入らなければ針棒高さは 46.8 〜 47.4
mm の範囲に入っていますので糸切りカムのタ
イミングは正常です。
※ ゲ－ジを針棒下端に入れる場合、 止めねじ !2 を
ゆるめ、押え !3 を外してください。作業終了後
は押え !3 を元に戻し、止めねじ !2 をしっかり
と締めてください。（締め付けトルク：1.5 〜 2
N ･ m）
12） 針板上面から針棒高さが 46.8 〜 47.4 mm
でない場合、正しい糸切りカムのタイミング
ではありません。別途サ－ビスマニュアルに
従い、糸切りカムのタイミングを修正してく
ださい。



!2
L
M
K
!3


