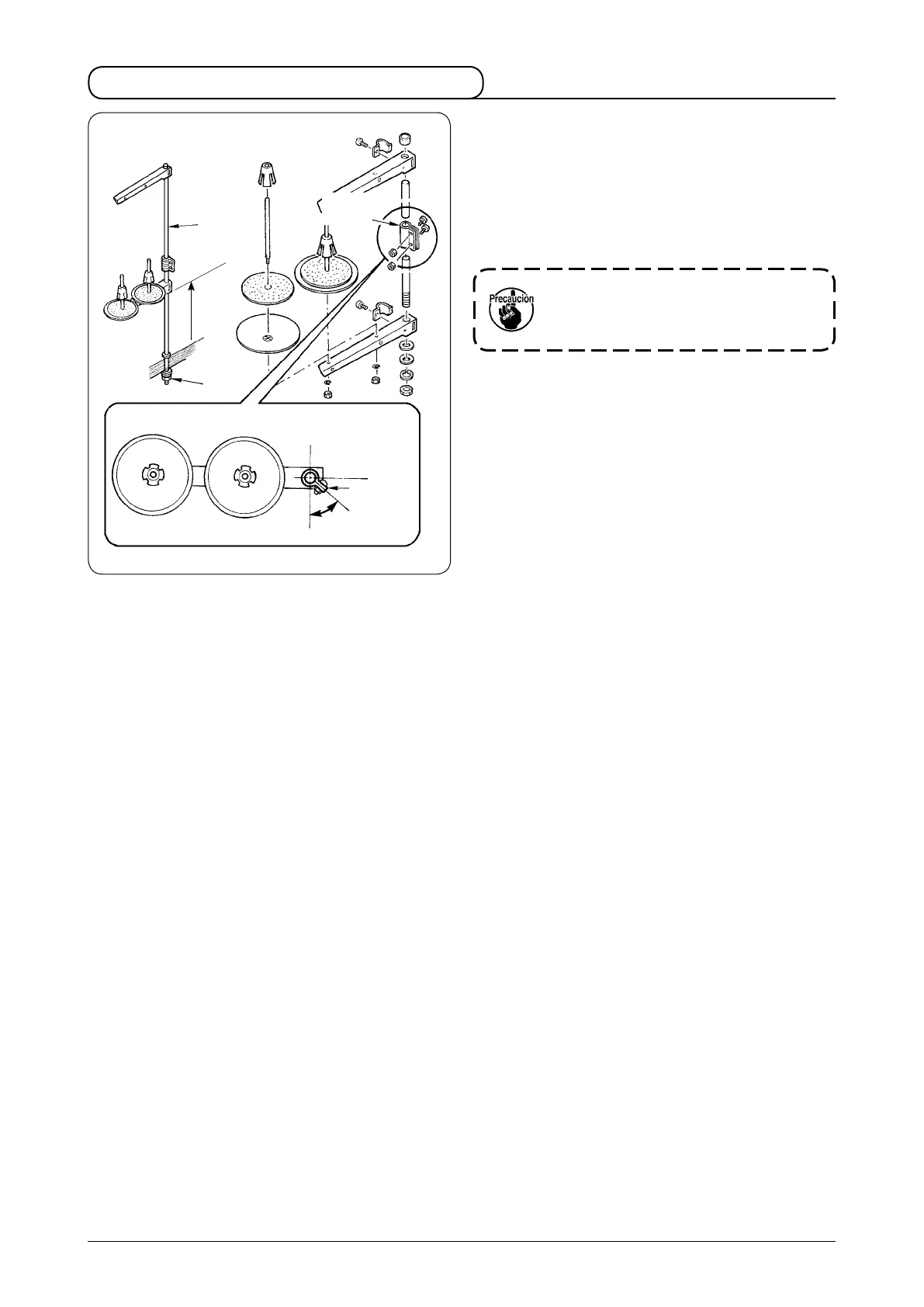

2. Modo de instalar el pedestal de hilos
1) Ensamble la unidad del pedestal de hilos, e insértela
en el agujero en la mesa de la máquina de coser.
2) Apriete la contratuerca
1
para que quede jo el
pedestal de hilos.
3) Para el alambrado en el techo, pase el cable de la
corriente eléctrica por la varilla de descanso
2
del
carrete.
Ensamble la junta de la varilla de apoyo
del carrete de tal manera que mire hacia
la dirección tal como se muestra en la
gura.
1
2
100 mm
Junta de la
varilla de apoyo
del carrete
Aprox. 45˚
Junta de la
varilla de apoyo
del carrete
