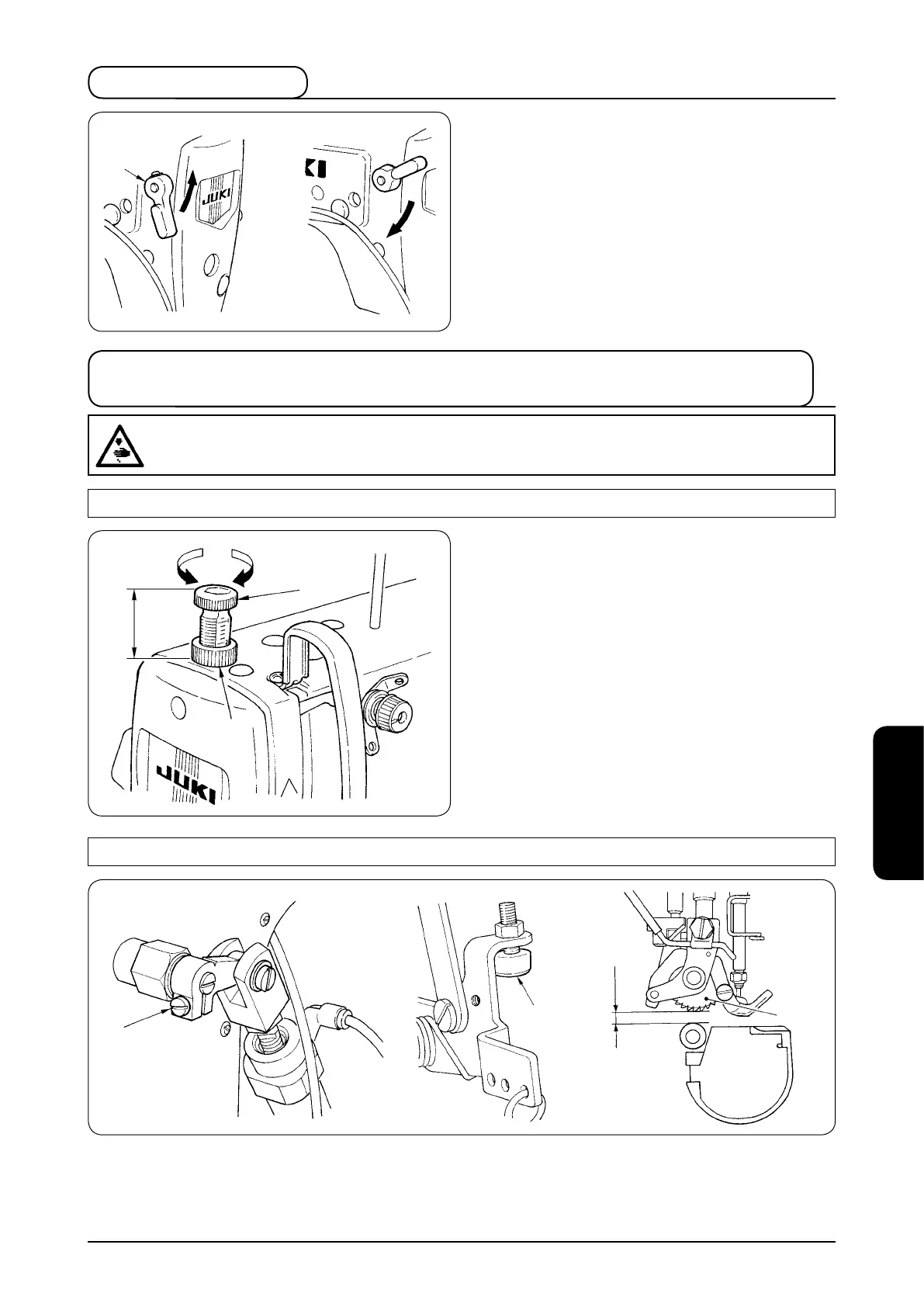

JUKI DLN-6390 - Elevador a Mano; Modo de Ajustar la Presión del Prénsatela (Rodillo de Transporte Superior) y la Altura del Prensatela (Rodillo de Transporte Superior)

31
ESPAÑOL
1) Gire la palanca de elevación
1
del prensatelas en
dirección
A
para que el pie prensatelas se detenga en
la posición donde se eleva.
2) El pie prensatelas se eleva aproximadamente 4,5 mm
y se detiene.
El mismo regresa a su posición inicial cuando la
palanca de elevación del prensatelas es bajada en
dirección
B
.
6. Elevador a mano
1
B
A
1) Aoje la tuerca
2
. A medida que Ud. gire el regulador
1
del muelle de presión hacia la derecha (en la
dirección
A
, aumentará la presión.
2) A medida que usted presione el regulador del muelle
de presión hacia la izquierda (en la dirección
B
,
disminuirá la presión.
3) Después del ajuste, apriete la tuerca
2
.
4) La altura estándar del regulador del resorte del
prensatelas es de 29 a 32 mm.
(El extremo superior de la tuerca
2
se alinea con la
escala “2” del regulador
1
del muelle del prénsatela.)
Ajuste de la presión del pie prensatelas
Ajuste de la altura del rodillo de avance superior
El ajuste del rodillo de avance superior
1
puede realizarse ajustando la posición del tornillo
2
(en el caso del
modelo 6390-7) o tornillo retén
3
del elevador del prensatelas (en el caso del modelo 6390). (Valor preajustado en
fábrica al momento de la entrega : 13 mm.)
＊
Ajuste la magnitud de elevación del rodillo de avance superior
1
dentro de la gama de 14 mm o menos.
A
B
1
29 a 32 mm
2
1
2
3
13 mm (máx. 14 mm)
7. Modo de ajustar la presión del prénsatela (rodillo de transporte superior) y
la altura del prensatela (rodillo de transporte superior)
AVISO :
Para evitar posibles lesiones personales debido a un arranque brusco de la máquina, desconecte la corriente
eléctrica de la máquina y compruebe de antemano para mayor seguridad que el motor está completamente parado.
