23
FRANÇAIS
Pour changer la longueur des points, effectuer les deux
opérations
1
et
2
ci-dessous.
1
Changement de la distance d’entraînement par aiguille
: Rotation du cadran d’entraînement
2
Changement de la distance d’entraînement du tissu
: Remplacement du pignon de réglage de la distance d’
entraînement
Régler la graduation du cadran d’entraînement sur la
longueur des points xée par le pignon de réglage de
distance d’entraînement du tissu utilisé.

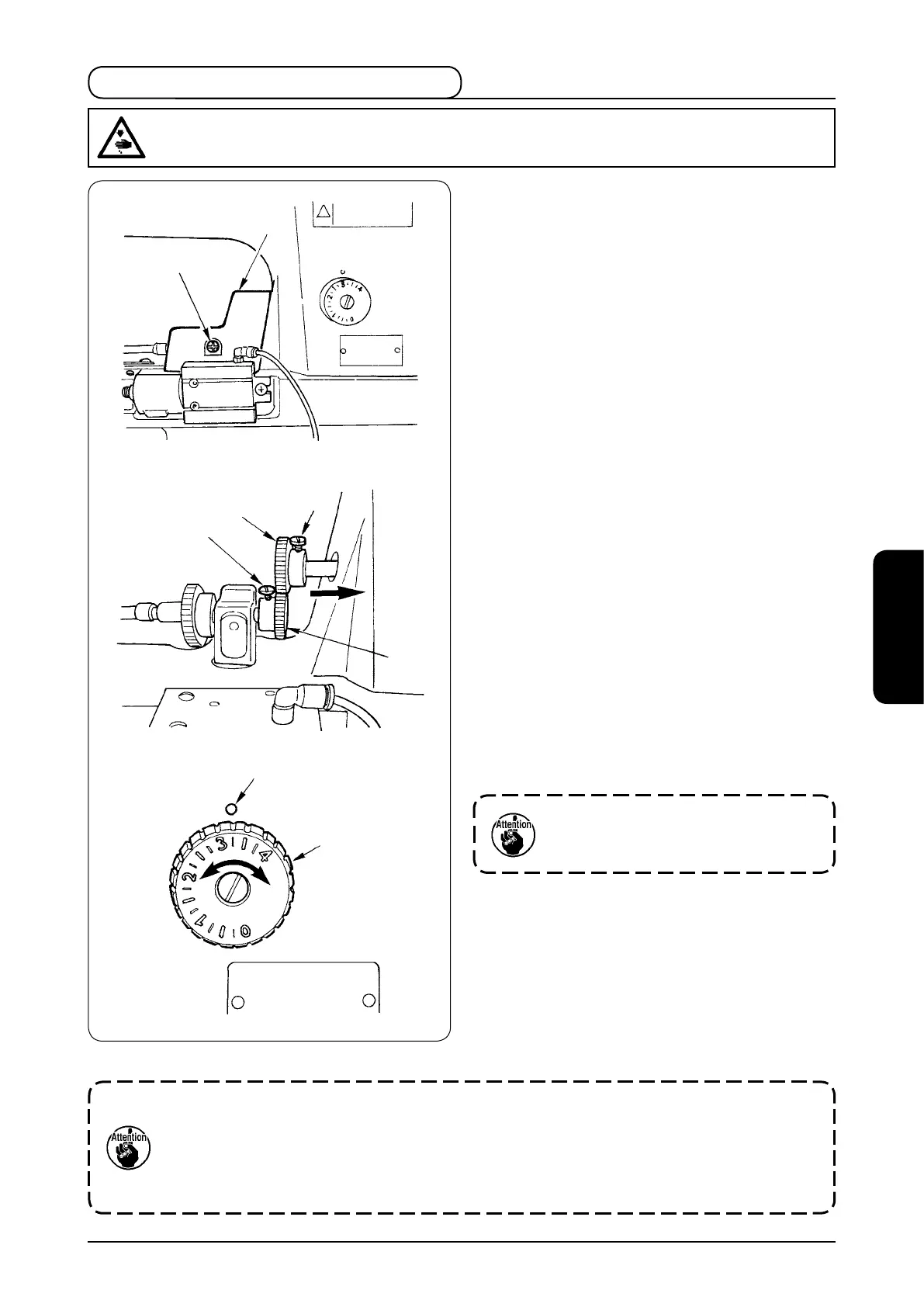

Pour changer la longueur des points, procéder comme suit :
<Changementdeladistanced’entraînementdutissu>
1) Oter la vis
1
et retirer le couvercle
2
.
＊
Retirer le couvercle
2
vers l’arrière.
2) Desserrer la vis
3
et retirer le pignon U
4
.
3) Desserrer la vis
6
et retirer le pignon L
5
.
4) Dans le tableau ci-dessous, sélectionner le “pignon”
correspondant à la longueur des points désirée.
＊
La boîte d’accessoires contient un autocollant d’indication
du pas de couture qui montre la relation entre le pignon
et la longueur des points. Le coller sur la position désirée
et le consulter lors du remplacement du pignon.
5) Pousser le pignon U
4
correspondant à la longueur
des points désirée à fond dans le sens A jusqu’à ce qu’
il vienne en butée, puis resserrer la vis
3
.
(Couple de serrage : 3 à 5 N·m)
6) Avec le pied presseur abaissé, régler le pignon L
5
correspondant à la longueur des points désirée sur
le plan d’extrémité du pignon U
4
pour déterminer la
position, puis le xer en serrant la vis
6
.
(Couple de serrage : 3 à 5 N·m)
Si la position du pignon L
5
par rapport
au pignon U
4
se déplace, ceci peut
provoquerdesdysfonctionnements.Faire
attention.
<Changementdeladistanced’entraînementparaiguille>
7) Régler la graduation du cadran d’entraînement
7
réglée à la longueur des points correspondant à la
paire de pignons (pignon U et pignon L) nouvellement
sélectionnés sur le point
8
de la machine.
＊
Lorsqu’on diminue la longueur des points, il se peut que
le l d’aiguille glisse hors du chas d’aiguille au début de la
couture. Changer alors le paramétrage du SC-921 de “premier
point de départ en douceur” à “second point”. Pour plus d’
informations, consulter le manuel d’utilisation du SC-921.
1. Régler la graduation du cadran d’entraînement sur la distance d’entraînement par aiguille
correspondant à la distance d’entraînement du tissu des pignons sélectionnés. Si la distance
d’entraînement du tissu est différente de la distance d’entraînement par aiguille, ceci peut
provoquerdesdysfonctionnements.
2. Lecadrandelongueurdespointsestgraduéjusqu’au“0”.Toutefois,lalongueurminimaledes
pointsde cette machineest de 2,1mm. Ne pas réglerle cadran d’entraînement à une valeur
inférieure à 2,1 mm.
4. Réglage de la longueur des points
AVERTISSEMENT :
Pournepasrisquerdesblessuresduesàunebrusquemiseenmarchedelamachine,toujoursmettrelamachine
horstensionets’assurerquelemoteurestcomplètementarrêtéavantdecommencerl’opérationci-dessous.
A
1
2
8
5
6
4
3
7
* Leschiffressur
la graduation
indiquent des
mm.
