11
ESPAÑOL
4.
Instalacion de tubos de componentes neumaticos y cableado de componentes electricos
Ejecute la tubería de los componentes neumáticos y el alambrado de los componentes eléctricos en conformidad con
el siguiente dibujo.
La presión de aire requerida para esta máquina de
coser es de 0,5 MPa.
Gire el cuadrante para ajustar la presión a 0,5 MPa
después de nalizar la instalación de los tubos.
Fije la unidad de aire sobre la mesa con los tornillos
para madera. (Para la posición de fijación, vea el
dibujo de referencia de la mesa.)
CN36 CN33CN37CN56
SC-921
22951552 (Cable a tierra)
Gris
Negro
DLN-6390-7 Unidad
principal de la máquina
Tenga en cuenta los
colores al conectar
los conectores.
40003754 Accesorios
Tubo de aire (azul)
Tubo de aire (rojo)
0,5 MPa
40004065
40004041
40106208 Opcional
40033334 Accesorios
PV150103000 Opcional
Tubo de aire (amarillo)
Tubo de aire (verde)
PC012401000 Opcional
Tubo de aire (negro)
0,15 M
Opcional

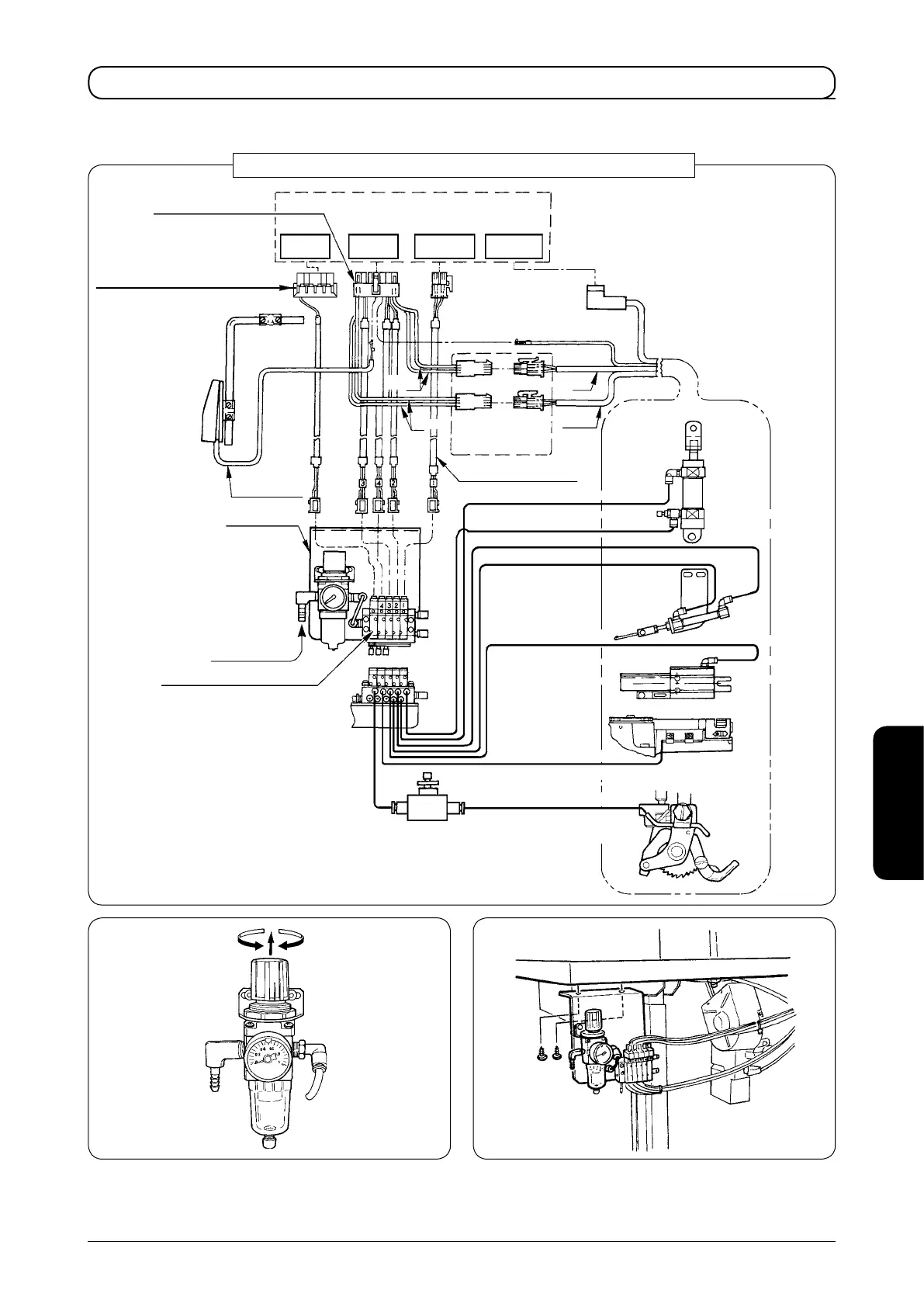

Diagrama de cableado de componentes neumáticos y eléctricos
Negro
blanco
Tubo de aire (blanco)
Tubo de aire (negro)
1,2 M
Tubo de aire (negro)
1,3 M
Opcional
