25
DEUTSCH
(1) Ändern des Hubs der Fadenanzugsfeder
1
1) Die Feststellschraube
2
lösen.
2)
Durch Drehen des Spannerbolzens
3
im Uhrzeigersinn (in
Richtung
A
) wird der Hub der Fadenanzugsfeder vergrößert.
3) Durch Drehen des Spannerbolzens entgegen dem
Uhrzeigersinn (in Richtung
B
) wird der Hub verkleinert.
(2) Ändern des Drucks der Fadenanzugsfeder
1
1) Die Feststellschraube
2
lösen, und den Fadenspanner
(Baugr.)
5
entfernen.
2) Die Feststellschraube
4
lösen.
3) Durch Drehen des Spannerbolzens
3
im Uhrzeigersinn
(in Richtung
A
) wird der Druck erhöht.
4) Durch Drehen des Spannerbolzens
3
entgegen
dem Uhrzeigersinn (in Richtung
B
) wird der Druck
verringert.
1) Zum Nähen schwerer Stoffe die Fadenführung
1
nach
links (in Richtung
A
) schieben, um die Länge des vom
Fadenhebels herausgezogenen Fadens zu vergrößern.
2) Zum Nähen leichter Stoffe die Fadenführung
1
nach
rechts (in Richtung
B
) schieben, um die Länge des
vom Fadenhebels herausgezogenen Fadens zu
verkleinern.
3) In der Normalstellung der Fadenführung
1
ist die
Markierungslinie
C
auf die Mitte der Schraube
ausgerichtet.
8. Einstellen des Fadenhebelhubs
7. Fadenanzugsfeder
1
5
4
3
B
2
1
A
1
A B
C
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie
mit dieser Arbeit beginnen.

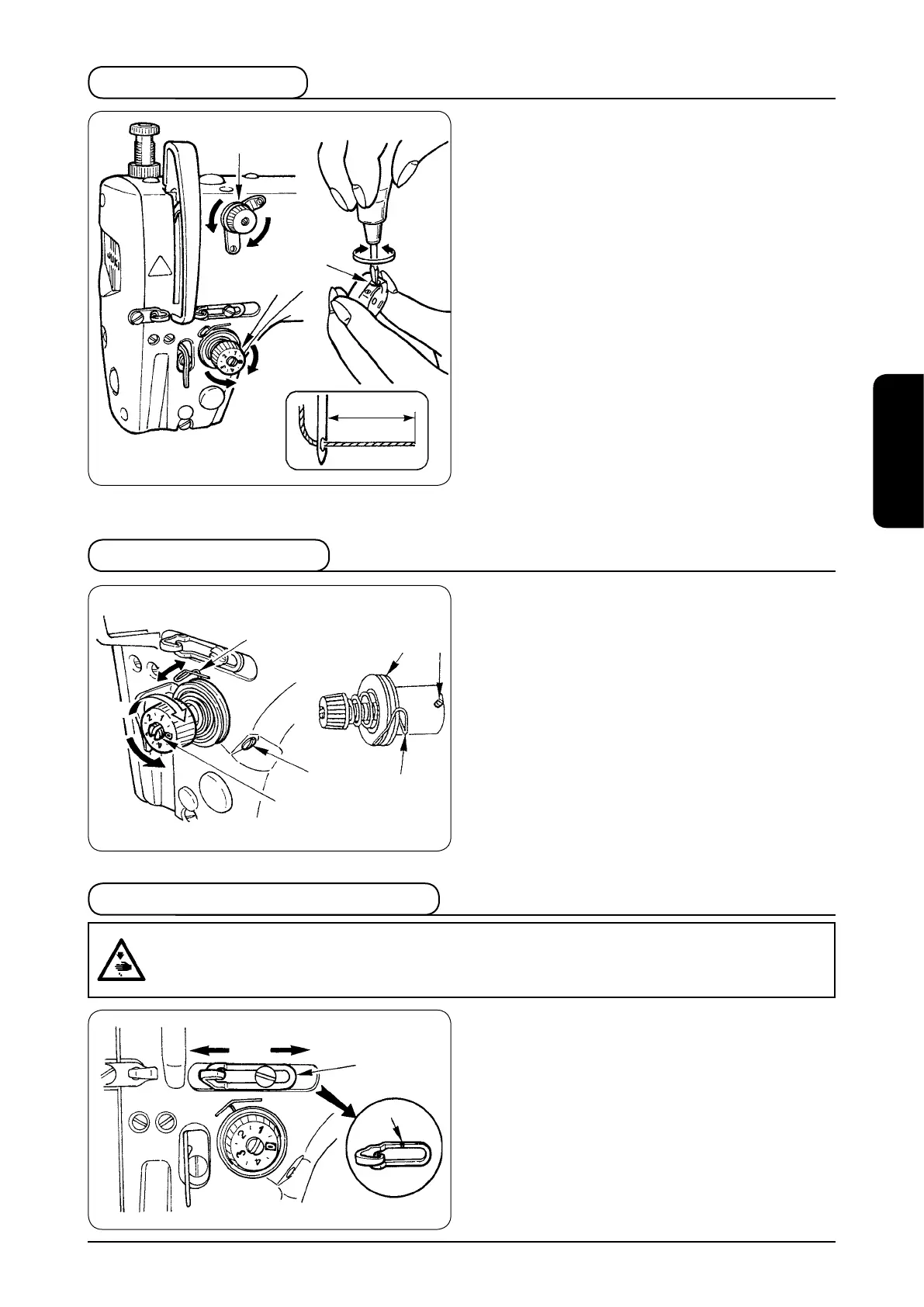

(1) Einstellen der Nadelfadenspannung
＊
1) und 2) gelten nur für DLN-6390-7.
1)
Durch Drehen der Mutter
1
des Fadenspanners Nr. 1
im Uhrzeigersinn (in Richtung
A
) wird der nach dem
Fadenabschneiden in der Nadel verbleibende Faden verkürzt.
2)
Durch Drehen der Mutter
1
entgegen dem Uhrzeigersinn
(in Richtung
B
) wird der Faden verlängert.
＊
Nehmen Sie die Einstellung so vor, dass die Länge des von
der Nadel überstehenden Fadens 45 bis 50 mm beträgt,
ohne dass der Fadenabschnitt zwischen dem Fadenspanner
Nr. 1
1
und dem Fadenspanner
2
heftig schlägt.
3)
Durch Drehen der Mutter
2
des Fadenspanners
im Uhrzeigersinn (in Richtung
C
) wird die
Nadelfadenspannung erhöht.
4)
Durch Drehen der Mutter
2
entgegen dem Uhrzeigersinn
(in Richtung
D
) wird die Nadelfadenspannung verringert.
(2) Einstellen der Spulenfadenspannung
1)
Durch Drehen der Spannungseinstellschraube
3
im Uhrzeigersinn (in Richtung
E
) wird die
Spulenfadenspannung erhöht.
2)
Durch Drehen der Schraube
3
entgegen
dem Uhrzeigersinn (in Richtung
F
) wird die
Spulenfadenspannung verringert.
＊
Der empfohlene Spulenfadenspannungswert beträgt 0,2 N.
6. Fadenspannung
1
C
2
D
A
B
45 bis 50 mm
F
3
E
