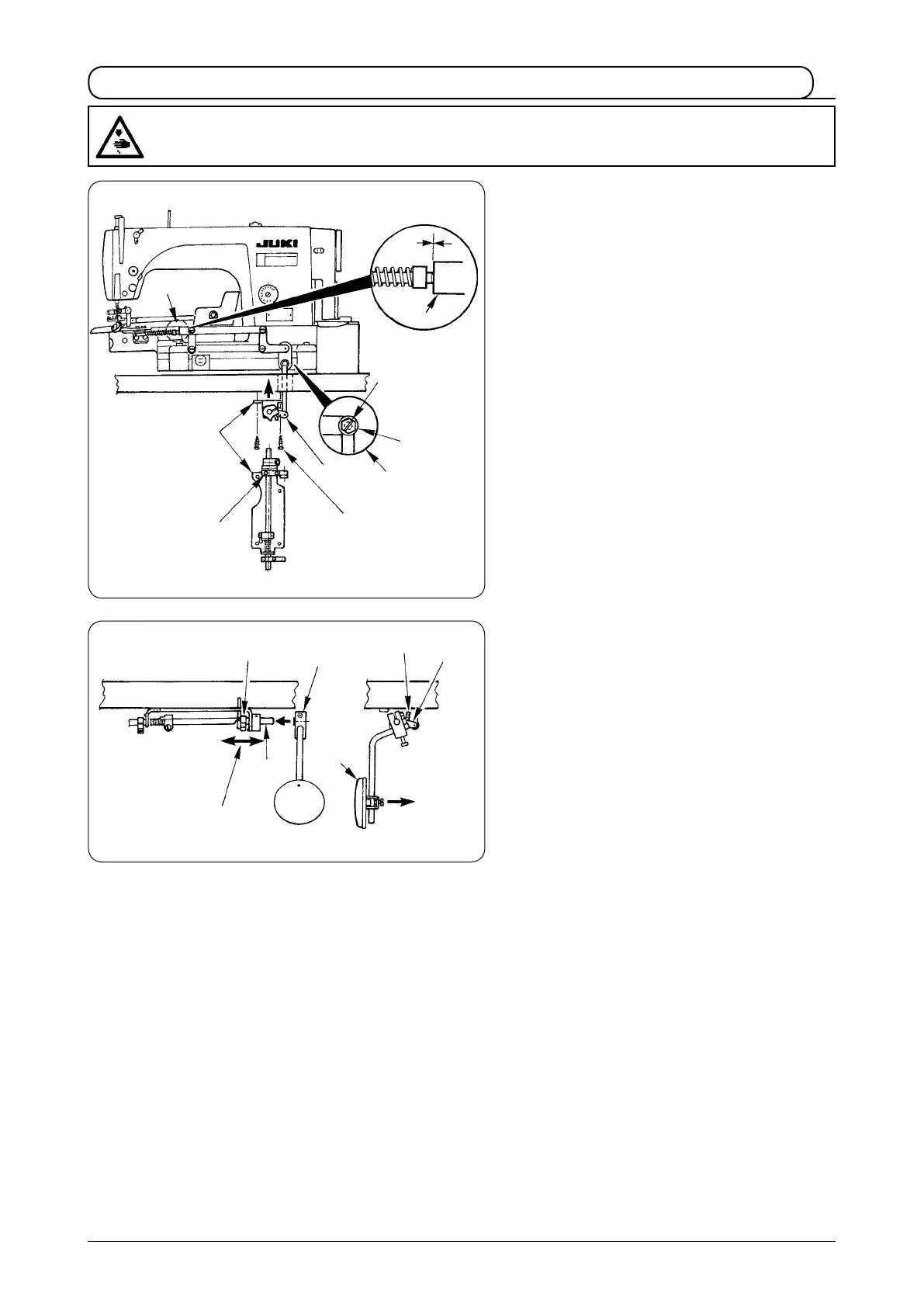

1) Fije la unidad elevadora de rodilla
1
sobre la
mesa con los tornillos para madera
2
(4 pzas.).
(Para la posición de los tornillos para madera,
vea el dibujo de referencia de la mesa.)
2) Fije el mecanismo de apertura/cierre del
ribeteador de dobladillado con el tornillo de
bisagra
4
y la tuerca
3
, tal como se muestra en
A
.
(El par de apriete debe ser de 4,5 a 5,5 N·m.
Para asegurar la tuerca
3
desde abajo, apriétela
con una llave de 8 mm.)
3) Aoje el tornillo de jación
C
y ajuste el ángulo
del brazo
D
, de tal manera que el espacio
libre entre el extremo superior del ribeteador
de dobladillo en la sección
B
y el vástago de
accionamiento A
8
del ribeteador de dobladillo
sea “0 mm”.
3. Instalacion del mecanismo de apertura/cierre del ribeteador de dobladillo
＊
La cantidad máx. de abertura/cierre del ribeteador del mecanismo de abertura/cierre es 13 mm.
Ajuste la cantidad saliente del tornillo retenedor
8
y je la cantidad de abertura/cierre que usted desee obtener
dentro de la gama de la cantidad que no exceda la cantidad máx. de abertura de 13 mm.
5
6
7
D
D
Ajuste de la dirección lateral
Dirección A
8
0 mm
1
2
3
4
A
B
C
8
D
4) Coloque
5
en el eje
6
y fíjelo en la posición
óptima.
Empuje
7
en dirección A y compruebe que el
ribeteador de dobladillo (cjto.) se abra/cierre
suavemente.
(De lo contrario, ajuste la dirección lateral de
D
.)
AVISO :
Para evitar posibles lesiones personales debido a un arranque brusco de la máquina, desconecte la corriente
eléctrica de la máquina y compruebe de antemano para mayor seguridad que el motor está completamente parado.
