JUKI DLN-6390 User Manual

37
ESPAÑOL
2. Chequeo de la sincronización de la leva del cortahilos
El procedimiento de los pasos 1) al 8) es igual que en
la sección “Chequeo de la posición de retroceso de la
cuchilla móvil”. Ejecute los pasos del 1) al 8).
9) Luego, gire el volante
7
en la dirección normal de
rotación de la máquina de coser
A
mientras que
presiona la parte posterior del pedal
8
en dirección
B
.
(La palanca
9
de la cuchilla móvil gira en el sentido
de las manecillas del reloj en dirección
H
, y la cuchilla
móvil
!0
empieza a moverse en dirección
I
después
que la cuchilla móvil haya retrocedido completamente,
y la cuchilla móvil regresa a la posición de espera.)
10) Gire el volante
7
en la dirección inversa
J
de rotación
de la máquina de coser después que la cuchilla móvil
haya regresado a su posición de espera, y el volante
cesa de girar en un determinado ángulo.
Asegúrese de desconectar el interruptor
de la corriente eléctrica de la máquina
de coser después de nalizar el
procedimiento de los pasos 4) a 10).
11) En este punto, la sincronización de la leva del
cortahilos es normal si la altura de la barra de agujas
desde la supercie superior de la placa de agujas es
de 46,8 a 47,4 mm.
＊

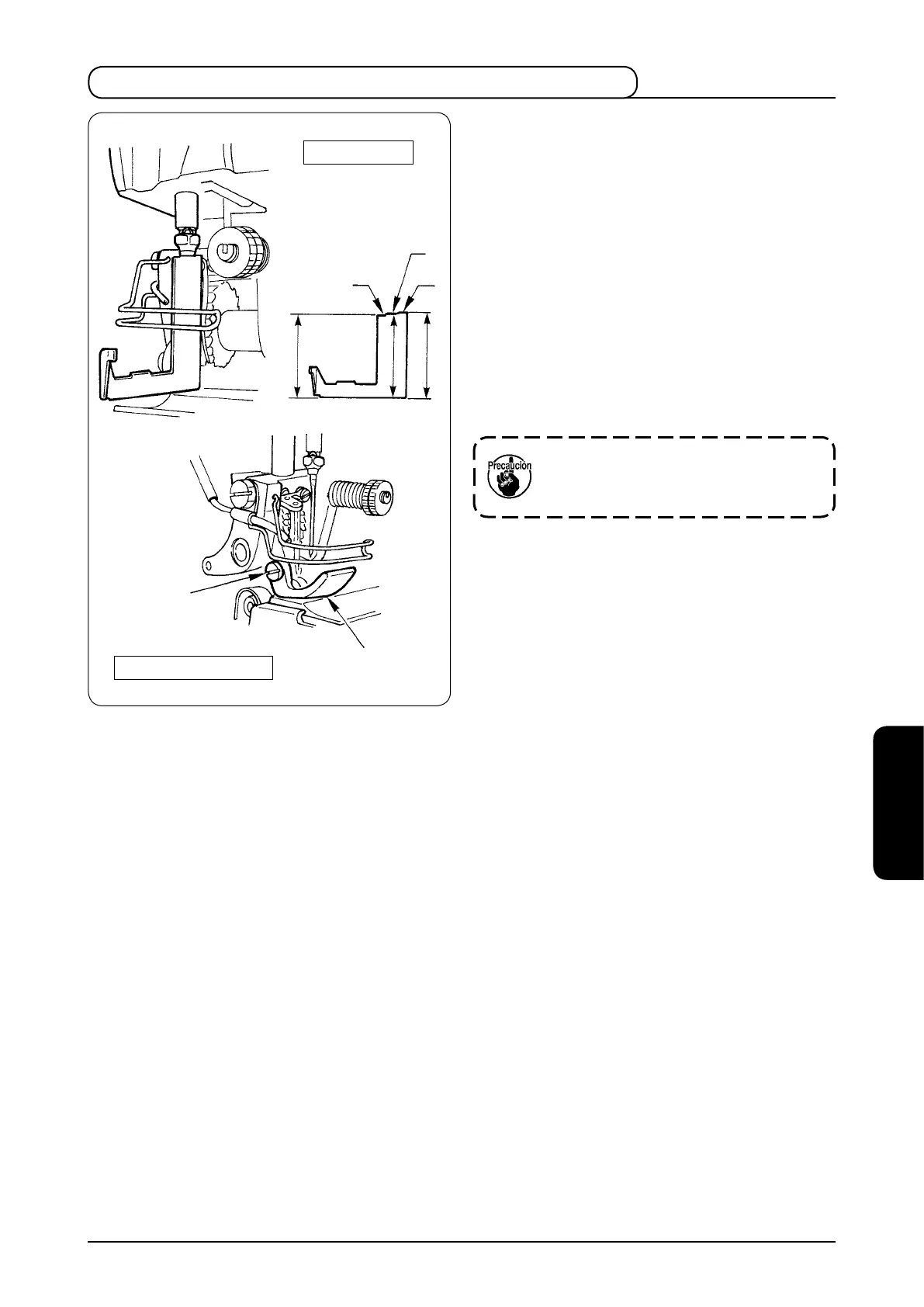

La sincronización puede vericarse fácilmente usando
la galga suministrada como accesorio con la máquina.
Cuando la sección
K
de la galga entra entre la placa
de agujas y el extremo inferior de la barra de agujas y
la sección
L
no entra, la altura de la barra de agujas
se encuentra dentro de la gama de 46,8 a 47,4 mm.
Así, la sincronización de la leva del cortahilos es
normal.
＊
Al insertar la galga debajo del extremo inferior de
la barra de agujas, aoje el tornillo de jación
!2
y
retire el pie prensatelas
!3
. Después de nalizar el
procedimiento, haga que el pie prensatelas
!3
regrese
a su posición inicial y apriete rmemente el tornillo de
jación
!2
.
(Par de apriete : 1,5 a 2 N·m)
12) Cuando la altura de la barra de agujas desde la
supercie superior de la placa de agujas no sea
de 46,8 a 47,4 mm, la sincronización de la leva del
cortahilos no es apropiada. Corrija la sincronización
de la leva del cortahilos de acuerdo con el Manual de
Ingeniería.
46,8 mm
47,1 mm
47,4 mm
!2
L
M
K
!3
Galga
Leva del cortahilos
