JUKI DLN-6390 - Messa A Punto Del Meccanismo DI Sollevamento Del Piedino Premistoffa

15
ITALIANO

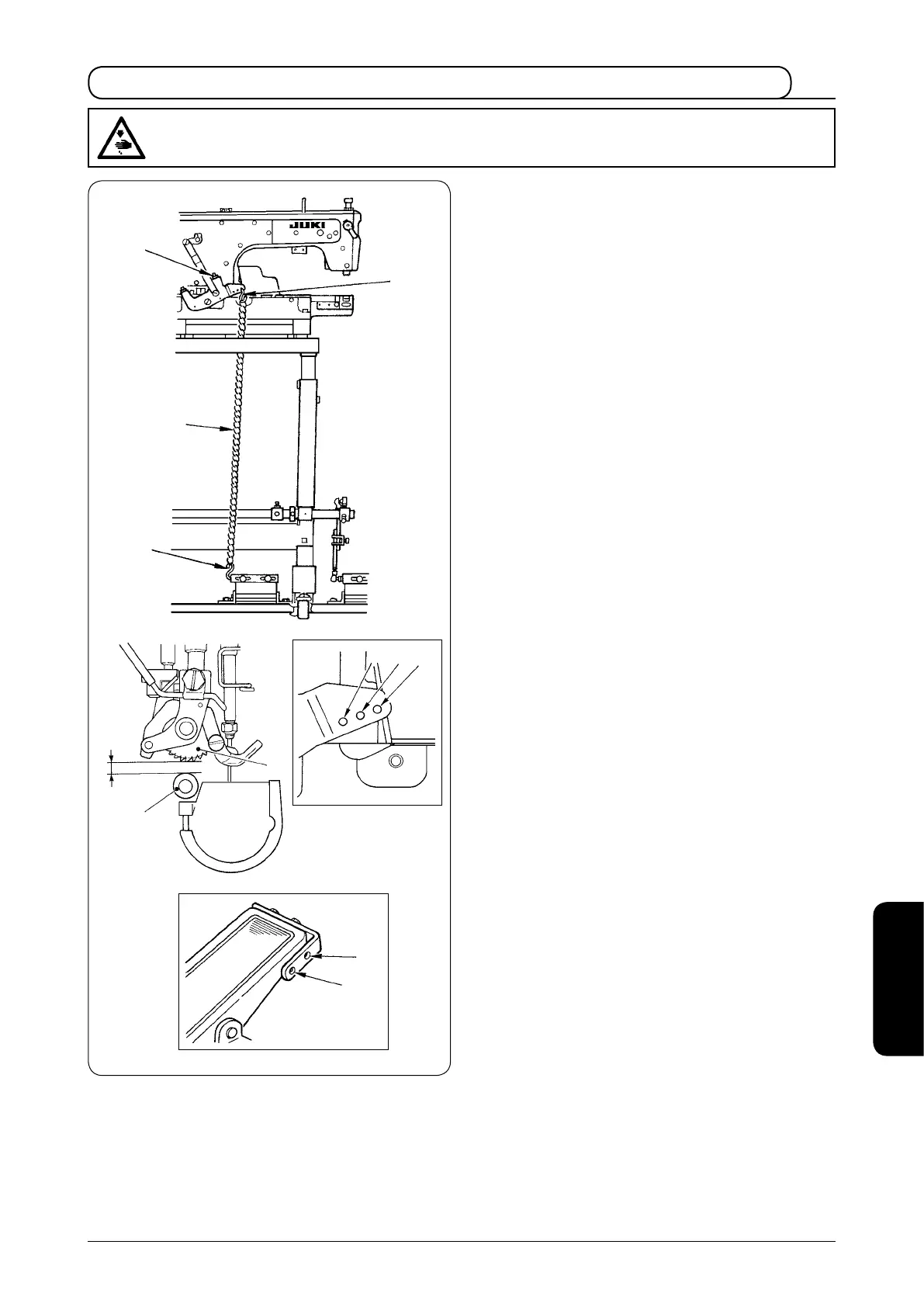

1) Agganciare il gancio a forma di S
1
e la catena
2
in dotazione con la macchina come accessori nei fori
delle sezioni A e B.
Controllare che il rullo superiore
3
non sia galleggiato
nello stato in cui il piede è tenuto lontano dal pedale.
Quando esso è galleggiato, regolare la lunghezza della
catena, e fare incurvare leggermente la catena.
2) Regolare la posizione di agganciamento del gancio a
forma di S in modo che il pedale sia posizionato alla
posizione in cui l’operatore può usarlo agevolmente.
(Sezione A : da
5
a
7
, Sezione B :
8
e
9
)
＊
La quantità di sollevamento del rullo di trasporto
superiore è di 14 mm. Regolare la quantità di
sporgenza della vite d’arresto
4
ed impostare la
quantità di sollevamento che si desidera entro il campo
in cui la dimensione dal rullo di trasporto superiore
3
al rullo inferiore
!0
non supera 14 mm.
4. Messa a punto del meccanismo di sollevamento del piedino premistoffa
AVVERTIMENTO :
Alnedievitareferimenticausatidall’avvioimprovvisodellamacchina,spegnerelamacchinaedassicurarsiin
anticipo che il motore abbia completamente cessato di ruotare.
14 mm
B
A
9
8
3
6
7
!0
1
4
2
1
5
