5
DEUTSCH

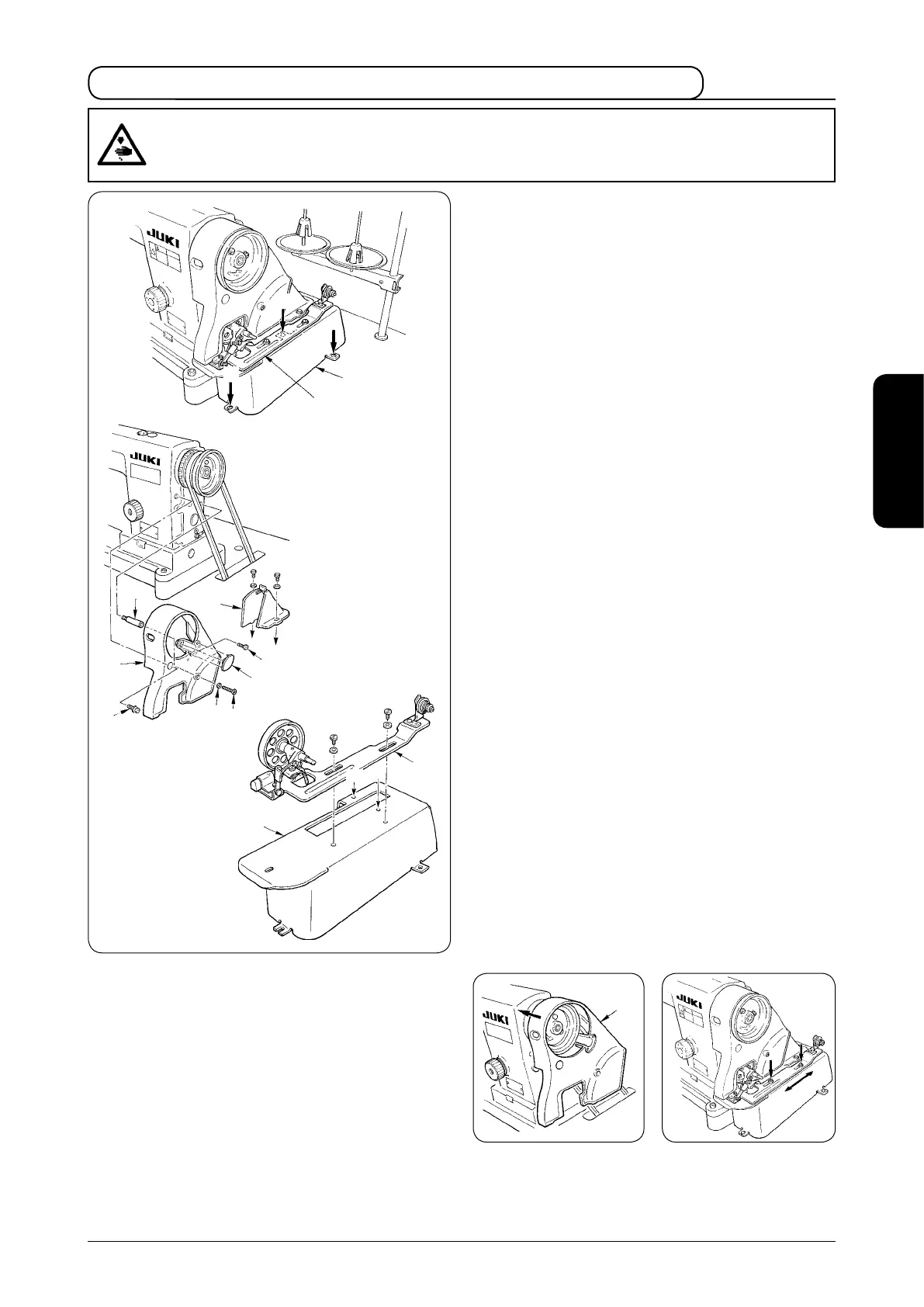

<Installationsverfahren>
1) Befestigen Sie die Spulerbasis
1
mit Holzschrauben
2
auf dem Tisch. (Holzschrauben an 3 Stellen)
(Benutzen Sie die Tischplatten-Maßzeichnung als
Referenz für die Anbringungsposition.)
2) Befestigen Sie den Spuler
3
provisorisch an der
Spulerbasis
1
. (Schraube + Unterlegscheibe an 2
Stellen)
3) Den Halter
4
der Riemenabdeckung in die
Gewindebohrung des Maschinenarms einschrauben.
4) Führen Sie das Handrad durch die Öffnung in der
Riemenabdeckung A
6
, und bringen Sie dann das
Handrad am Maschinenarm an. Dabei lässt sich die
Riemenabdeckung A
6
leichter installieren, wenn sie
von der schrägen Rückseite aus geneigt wird, wie in
der nachstehenden Abbildung gezeigt.
5) Setzen Sie die Riemenabdeckung B
5
auf die
Gewindebohrungen
C
und
D
.
6) Die Riemenabdeckung A
6
mit den Schrauben
7
,
8
und der Unterlegscheibe
9
am Maschinenarm
befestigen. Dabei die Schraube
7
mit einem
Anzugsmoment von 3 N·m und die Schraube
8
mit
einem Anzugsmoment von 2,5 N·m anziehen. Der
Befestigungszustand der Riemenabdeckung ändert
sich nicht, selbst wenn diese Schrauben fester
angezogen werden.
7) Die Kappe
!0
an der Riemenabdeckung A anbringen.
8) Schieben Sie die Riemenabdeckung B
5
nach
hinten, bis ihr Gummiteil mit der Riemenabdeckung
A
6
in Berührung kommt. Schieben Sie dann
die Riemenabdeckung B
5
um weitere 0,5 bis 1
mm in die gleiche Richtung. Befestigen Sie nun
die Riemenabdeckung B mit den Schrauben und
Unterlegscheiben.
9) Stellen Sie die korrekte Position des provisorisch
angebrachten Spulers
!1
durch Vor- und
Zurückschieben ein, und befestigen Sie ihn dann.
3. Installieren von Riemenabdeckung, Spulerbasis und Spuler
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie
mit dieser Arbeit beginnen.
6
!1
1
C
4
5
6
7
8
9
!0
7
1
3
2
2
2
D
