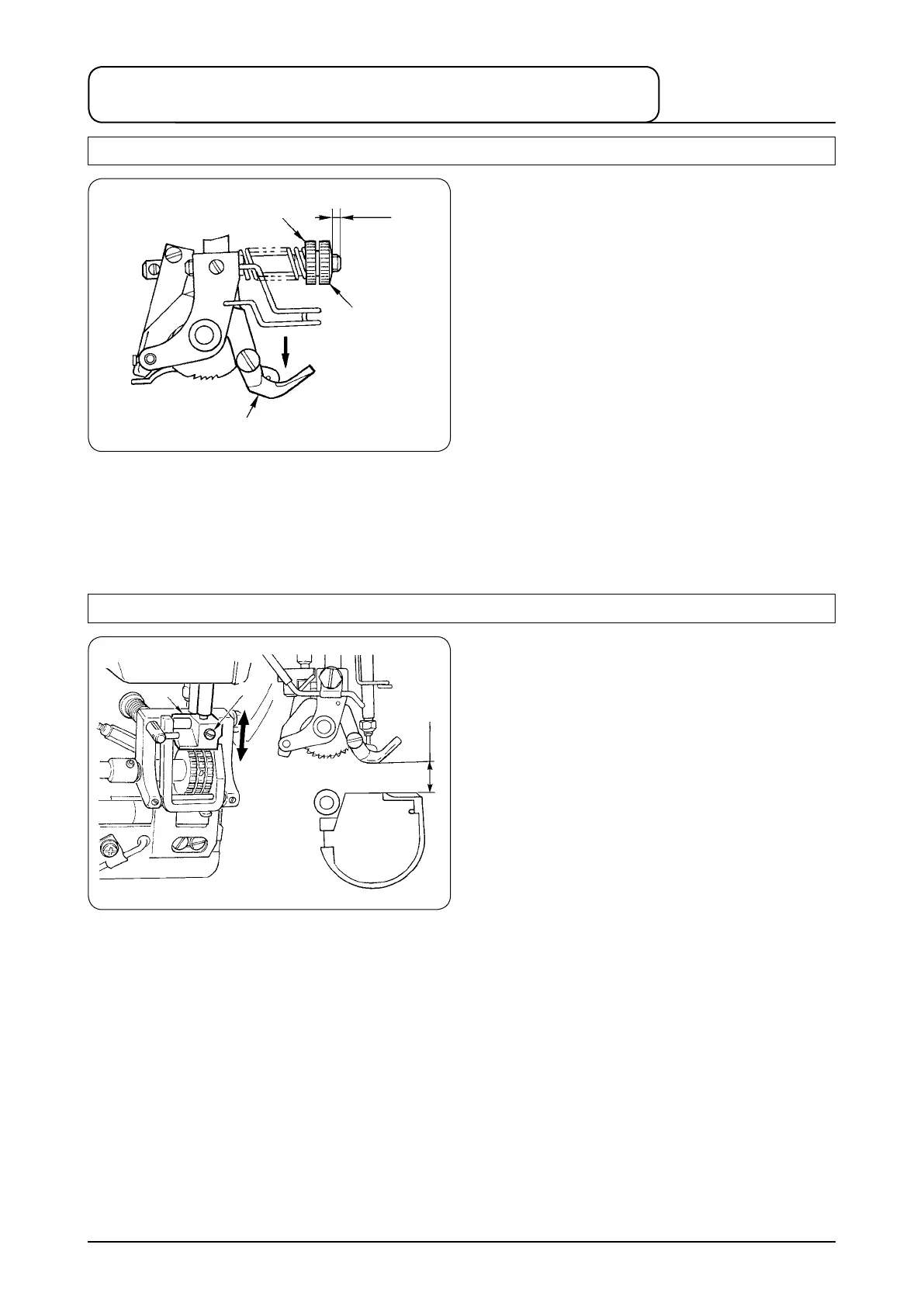

32
Tourner le cadran
2
dans le sens de la èche
A
pour régler la
pression du pied presseur (ensemble)
1
pendant la couture.
(Valeur réglée en usine : distance de dépassement de l’arbre :
2,5 à 3,5 mm)
Lorsqu’on tourne le cadran
2
dans le sens des aiguilles d
une montre, la pression du pied presseur augmente.
Lorsqu’on tourne le cadran
2
dans le sens inverse des
aiguilles d’une montre, la pression du pied presseur
diminue.
Si la pression du pied presseur est excessive, la force
d’entraînement se dégrade. Si elle est insufsante, la
couture est instable.
Régler la distance de dépassement à 3 mm comme valeur
standard et effectuer un réglage n qui n’affecte pas les
performances de couture ou la force d’entraînement.
Après avoir réglé le cadran
2
, tourner le cadran
3
avec le cadran
2
xe et xer le pied presseur.
Régler la hauteur
B
du pied presseur (ensemble) dans
son mouvement ascendant en desserrant la vis de xation
3
et en changeant la position
C
du socle du releveur
manuel
4
verticalement.
(Valeur réglée en usine : 12,5 mm)
Lorsqu’on remonte la position de xation du socle du
releveur manuel
4
, la hauteur du pied presseur
B
augmente.
Lorsqu’on abaisse la position de xation du socle du
releveur manuel
4
, la hauteur du pied presseur
B
diminue.
Réglagedelahauteurdupiedpresseur
C
B
12,5 mm
4
Réglage de la pression du pied presseur
3
8.Réglagedelapressionetdelahauteurdupiedpresseur
(pied presseur (ensemble))
2
1
2,5 à 3,5 mm
A
Lorsque la hauteur du pied presseur est supérieure à 12,5 mm, l’extrémité supérieure de l’aiguille dépasse de la face
inférieure du presseur même lorsque celui-ci est relevé lors de l’arrêt de la machine en position HAUTE. Le tissu
risque alors d’être endommagé par l’extrémité supérieure de l’aiguille.
Lorsque la hauteur du pied presseur est de 12,5 mm ou moins, le tissu vient en contact avec le pied presseur lors de
sa mise en place de la machine ou de son retrait pendant la couture. Ceci affecte l’efcacité de fonctionnement.
Régler la hauteur du socle du releveur manuel
4
de façon que la hauteur du pied presseur soit comprise entre 12 et
14 mm. Après le réglage, resserrer la vis de xation
3
à fond. (Couple de serrage : 1,5 à 2,5 N·m)
3
