JUKI DLN-6390 - Instalacion del Mecanismo de Elevacion del Pie Prensatelas

15
ESPAÑOL
1) Enganche en los agujeros de las secciones A y B el
gancho en forma de S
1
y la cadena
2
suministrados
con la máquina como accesorios.
Verique que el rodillo superior
3
no ote para evitar
que el pie quede lejos del pedal.
Cuando ote, ajuste la longitud de la cadena, de modo
que la cadena haga una comba ligera.
2) Ajuste la posición de enganche del gancho en forma
de S, de tal manera que el pedal se posicione en el
punto en que el operador pueda usarlo con comodidad.
(Sección A :
5
a
7
; Sección B :
8
y
!0
)
＊
La cantidad de elevación del rodillo de transporte
superior es de 14 mm. Ajuste la magnitud saliente
del tornillo retén
4
y je la magnitud de elevación
que desee dentro de la gama en que la dimensión del
rodillo de avance superior
3
y el rodillo inferior
!0
no
exceda de 14 mm.

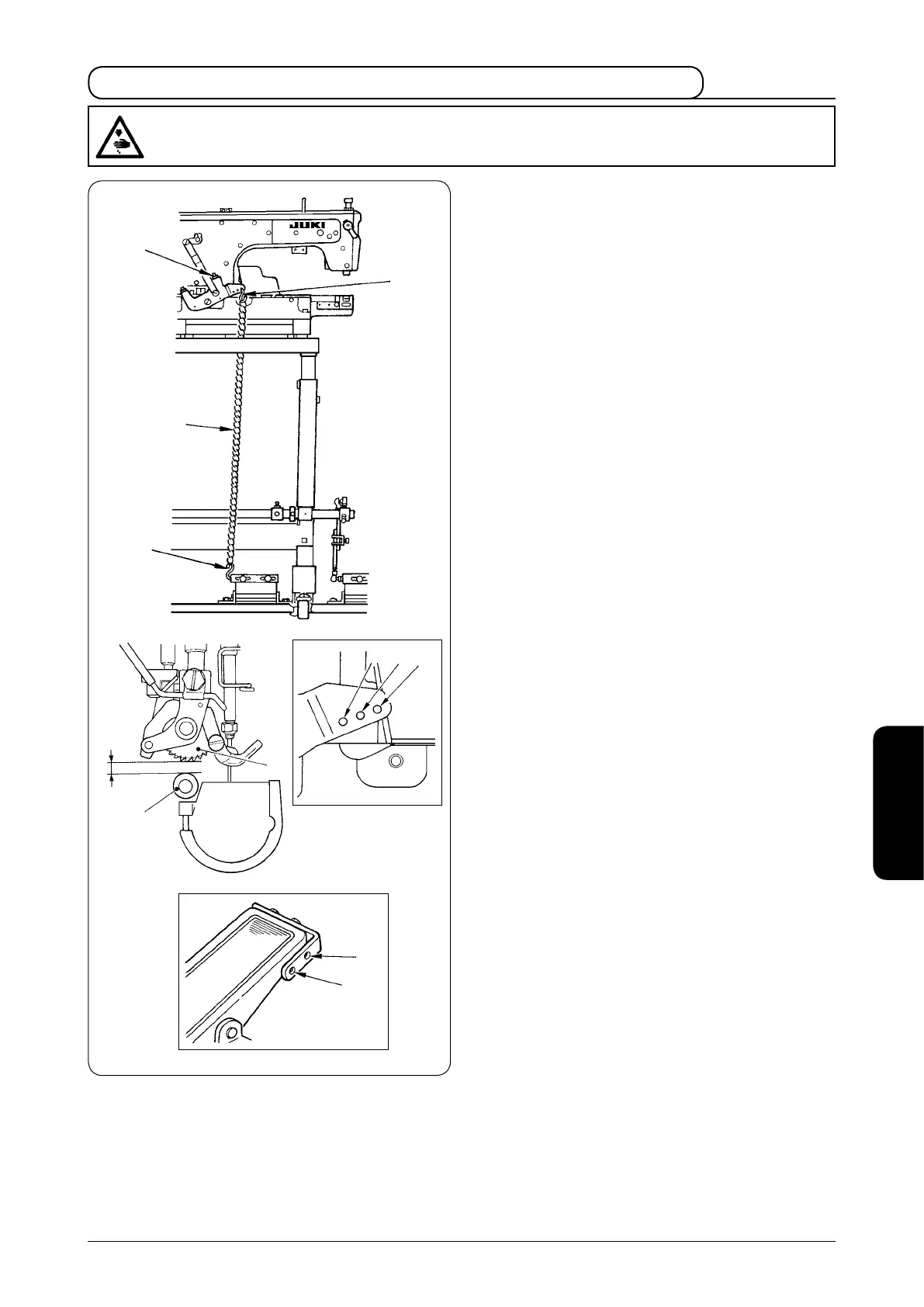

4. Instalacion del mecanismo de elevacion del pie prensatelas
AVISO :
Para evitar posibles lesiones personales debido a un arranque brusco de la máquina, desconecte la corriente
eléctrica de la máquina y compruebe de antemano para mayor seguridad que el motor está completamente parado.
14 mm
B
A
9
8
3
6
7
!0
1
4
2
1
5
