. BETRIEB

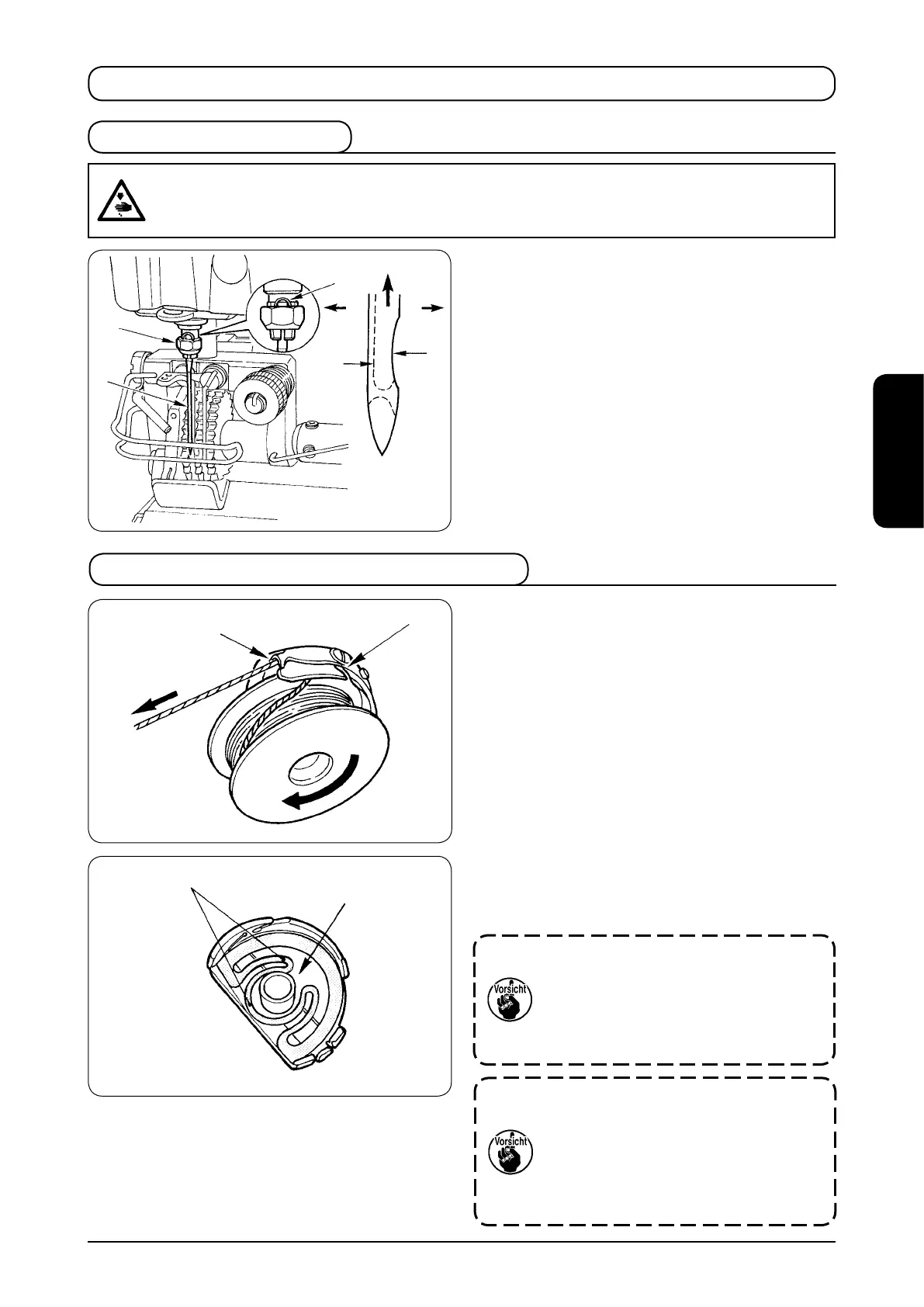

1. Anbringen der Nadel
2. Einsetzen der Spule in die Spulenkapsel
1) Führen Sie den Faden durch den Fadenschlitz
A
, und
ziehen Sie ihn in Richtung
B
. Dadurch wird der Faden
unter die Fadenspannungsfeder und aus der Kerbe
B
herausgeführt.
2)
Vergewissern Sie sich, dass sich die Spule in Pfeilrichtung
D
dreht, wenn der Spulenfaden
C
gezogen wird.
3)
Setzen Sie die Spulenkapsel vorschriftsmäßig bis zum
Anschlag in den Greifer ein, so dass der Spulenfaden etwa
20 mm weit von der Spulenkapsel herausgezogen ist.
＊
Wenn der Leerlaufbetrag der Spule beim Fadenabschneiden
übermäßig groß ist, heben Sie die Leerlaufverhütungsfeder
1
in der Spulenkapsel an, und stellen Sie den Leerlaufbetrag
so ein, dass der Nähbetrieb nicht beeinträchtigt wird.
Falls sich Fadenabfälle oder Faserstaub im
Bereich
E
(zwischen Spulenkapsel und Spule)
ablagern, können unerwartete Nähstörungen
verursacht werden. Entfernen Sie in der Spule
angesammelte Fadenabfälle oder Faserstaub
bei anfallenden Routinearbeiten, wie z.B. dem
Auswechseln der Spule.
Wenn der Nähbetrieb durchgeführt
wird, ohne dass die Spulenkapsel
vorschriftsmäßig in den Greifer eingesetzt
ist, können unerwartete Störungen
verursacht werden. Wenn Sie die Spule zum
Auswechseln oder dergleichen in den Greifer
einsetzen, führen Sie sie vorschriftsmäßig
bis zum Anschlag in den Greifer ein.
Verwenden Sie eine Nadel des Typs SCHMETZ UY180GVS.
Wählen Sie die passende Nadelgröße unter den
verschiedenen Größen entsprechend der Feinheitsnummer
und der Art des verwendeten Nähguts aus.
1) Drehen Sie das Handrad, bis die Nadelstange den
höchsten Punkt ihres Hubes erreicht.
2) Lösen Sie die Nadelklemmmutter
2
, und halten Sie
die Nadel
1
so, dass ihre Hohlkehle
A
genau nach
rechts in Richtung
B
zeigt.
3) Führen Sie die Nadel in Pfeilrichtung bis zum Anschlag
in die Bohrung der Nadelstange ein, bis das Ende
E
der Bohrung erreicht ist.
4) Ziehen Sie die Nadelklemmmutter
2
sicher an.
5) Stellen Sie sicher, dass die lange Rinne
C
der Nadel
genau nach links in Richtung
D
zeigt.
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie
mit dieser Arbeit beginnen.
1
E
2
E
D
C
B
1
A
A
B
C
D
