20
• Beispiel der korrekten Ölmenge
1) Das in der Abbildung auf der linken Seite gezeigte
Muster ist die werksseitig eingestellte Ölmenge.
Die Ölmenge vor der Benutzung der Maschine
überprüfen und je nach den Benutzungsbedingungen
entsprechend nachstellen.
(Falls die Ölmenge unangemessen ist, kann der
Greifer sich festfressen (der Greifer wird heiß). Bei
übermäßiger Ölmenge kann das Nähprodukt mit Öl
beeckt werden (Öllecks)).
2) Die Greiferölmenge ist so einzustellen, daß die
Ölmenge (Ölspritzer) nach dreimaliger Überprüfung (auf
drei Papierblättern) unverändert bleibt.
• Einstellen der Ölmenge (Ölspritzermenge) im Greifer
1) Durch Drehen der Ölmengen-Einstellschraube in
Richtung “+” (Richtung
A
) wird die Ölmenge (Ölspritzer)
im Greifer erhöht, während sie durch Drehen in
Richtung “–” (Richtung
B
) verringert wird.
2) Nachdem die Greiferölmenge mit der Ölmengen-
Einstellschraube korrekt eingestellt worden ist, die
Nähmaschine etwa 30 Sekunden lang leer laufen
lassen, um die Greiferölmenge zu überprüfen.
4 bis 5 mm
Ölspritzer vom Greifer
A
B

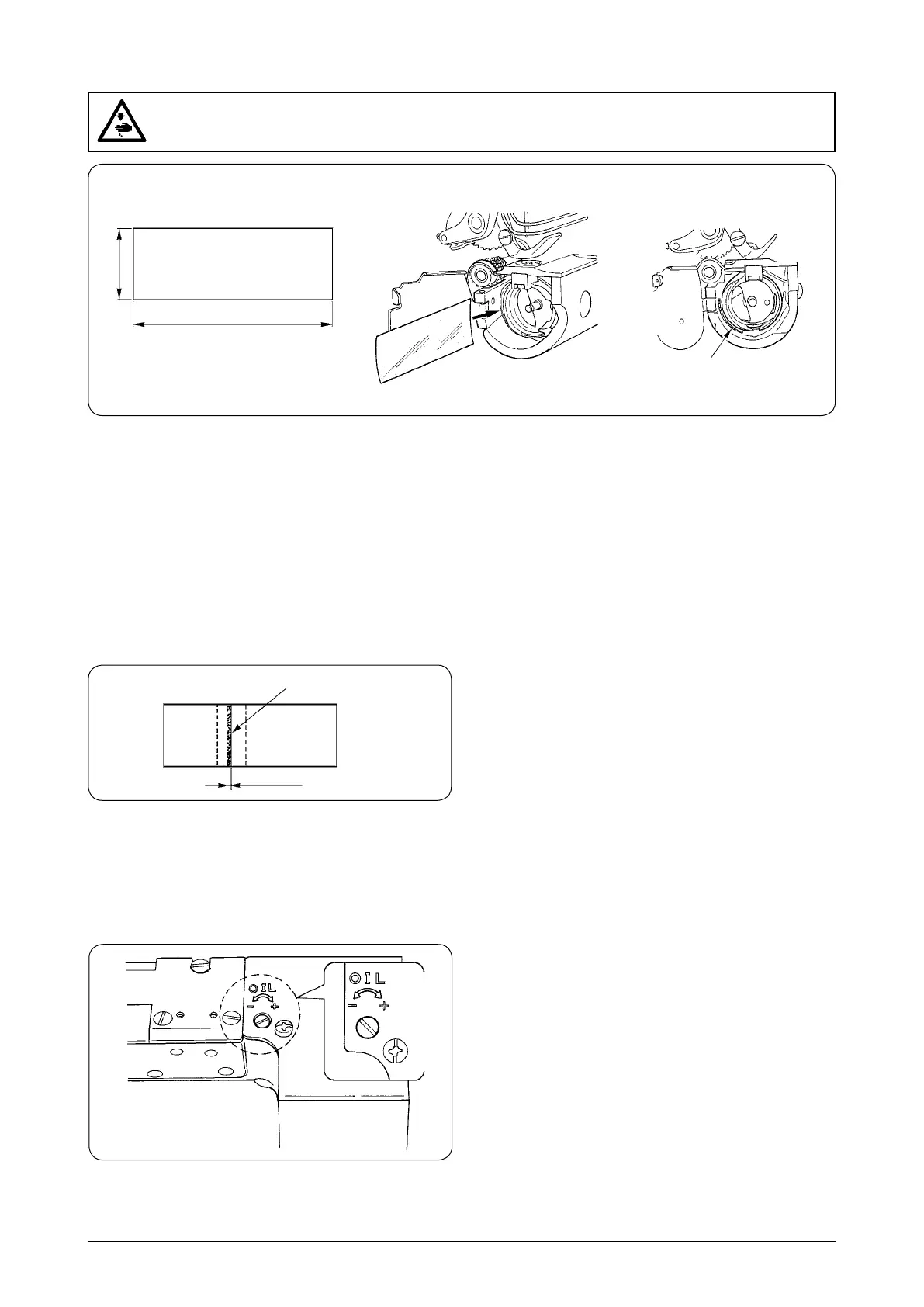

(2) Einstellen der Ölmenge im Greifer
1
Ölmengen-(Ölspritzer)-Prüfpapier
2
Position zur Prüfung der Ölmenge (Ölspritzer)
＊
Die Papierqualität spielt keine Rolle.
＊
Wenn Sie den nachstehenden Schritt 2) ausführen, entfernen Sie den Nadelfaden vom Fadenhebel für Nadel-
und Spulenfaden. Überprüfen Sie dann die Maschine sorgfältig bei angehobenem Nähfuß. Achten Sie dabei
darauf, dass Ihre Finger nicht mit dem Greifer in Berührung kommen.
1) Falls die Maschine noch nicht genügend warmgelaufen ist, lassen Sie sie etwa drei Minuten lang im Leerlauf laufen.
(Mäßiger Intervallbetrieb)
2) Legen Sie das Ölmengen-(Ölspritzer)-Prüfpapier bei laufender Maschine unter den Greifer. (Abschnitt
A
in Richtung
des Pfeils (
→
))
3) Stellen Sie sicher, dass der Ölstand im Öltank innerhalb des Bereichs zwischen “H” und “L” liegt.
4) Die Prüfung der Ölmenge sollte innerhalb von fünf Sekunden beendet werden. (Messen Sie die Prüfzeit mit einer
Stoppuhr.)
A
Etwa 25 mm
Etwa 70 mm
WARNUNG :
Lassen Sie beim Betrieb der Maschine äußerste Vorsicht walten, da die Ölmenge bei hoher Drehzahl des Greifers
überprüft werden muß.
