18

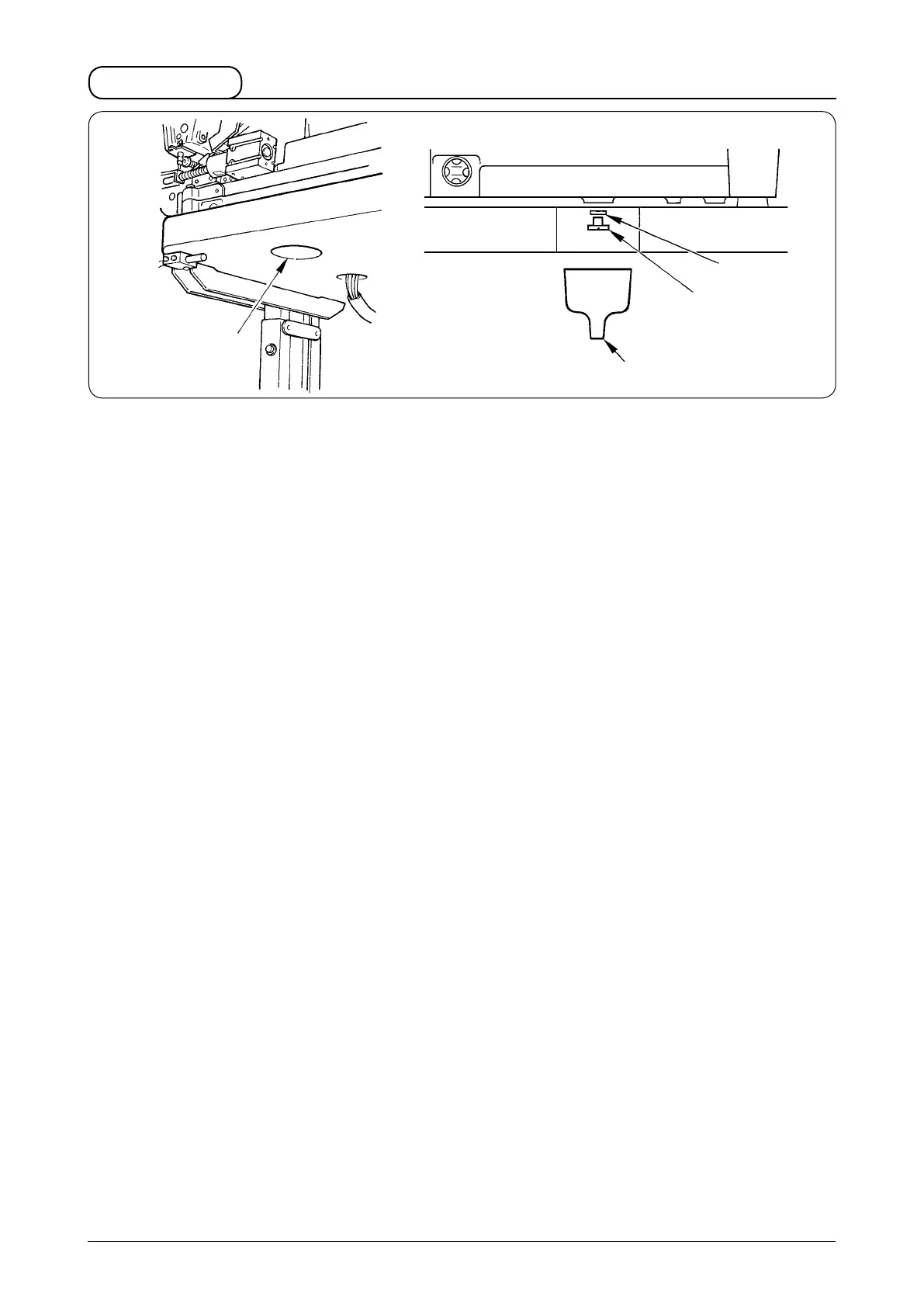

Remove screw
1
from hole
A
located at the bottom surface of the table by using a screwdriver to drain oil existing
the inside of the sewing machine.
It is convenient to use funnel
4
supplied with the machine.
＊
There is O ring
2
between screw
1
and oil reservoir
3
. T
ake care so as not to lose it.
2.
Draining
2
1
A
4
81
83
