JUKI DLN-6390 - 巻き具の取り付け

6
日本語


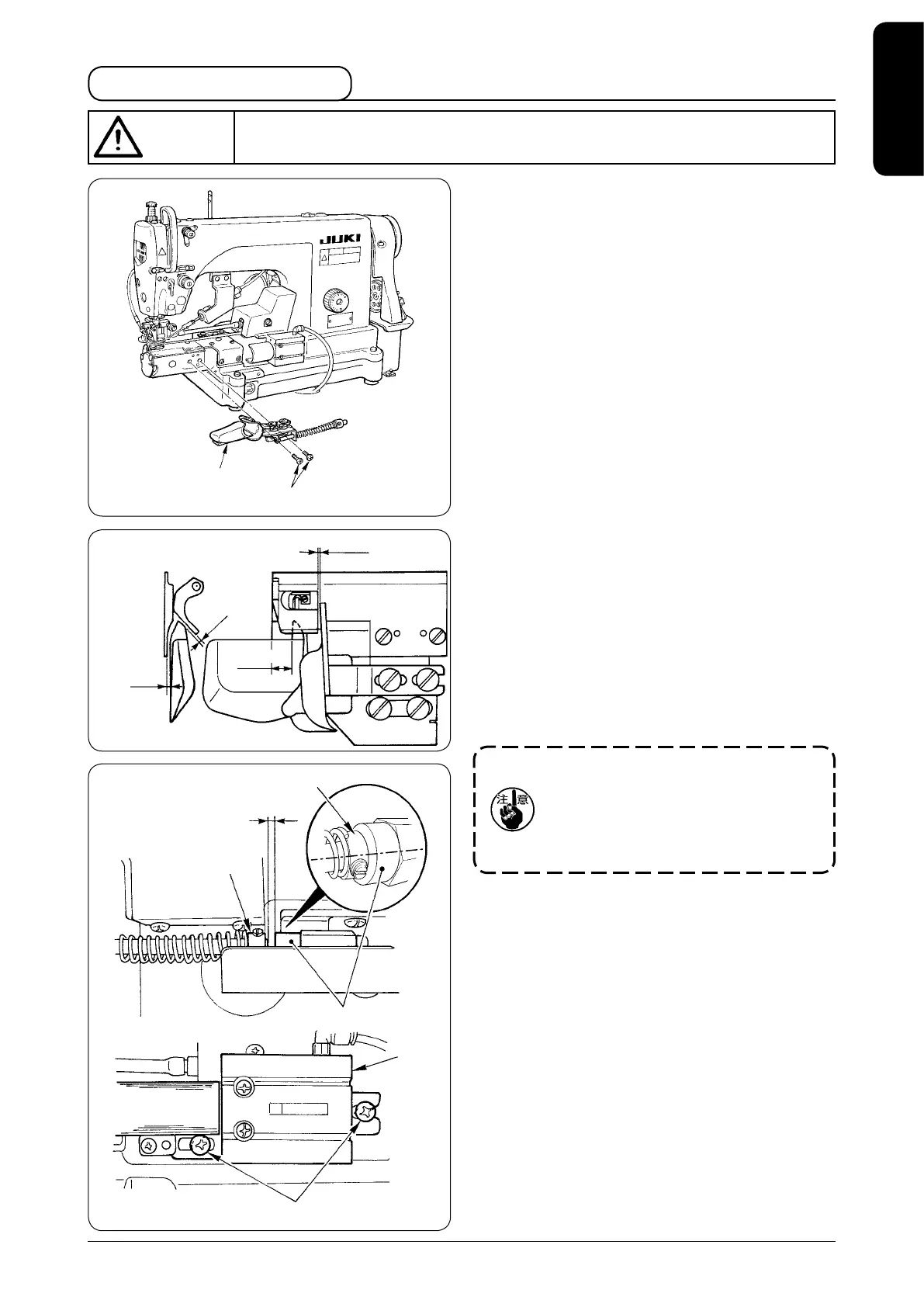

ミシンに巻き具
1
を止めねじ
2
（締め付けトルク
4 〜 6 N ･ m）を使用して取り付けてください。

・ 上下位置：左ガイド部と針板のスキマは 0.3 〜
1.2 mm
・ 前後位置：押えとのスキマは 0.3 〜 1.2 mm
・ 左ガイド：針板左端面から 8 〜 10 mm
・ 右ガイド：押え右端面とのスキマは 0.2 〜 0.8
mm
・ 針板上面及び針板前面に対し、巻き具をほぼ平
行に組み付けてください。
 



 




  
  
  
  
 
・ 巻き具の先端
4
とエアーシリンダー先端
3
の
スキマは 2 〜 3 mm となるように止めねじ
5
をゆるめてエアーシリンダーの左右位置を調整
してください。
・ 巻き具の先端
4
に対してエアーシリンダー先端
3
は、ほぼ中央になるようにしてください。
1
2
5
6
3
4
4
  
