(2) Instalación de la unidad de aire
AVISO :
Para evitar posibles lesiones personales debido a un arranque brusco de la máquina, desconecte la corriente
eléctrica de la máquina y compruebe de antemano para mayor seguridad que el motor está completamente parado.
[En el caso de máquina de coser con cortahilo]

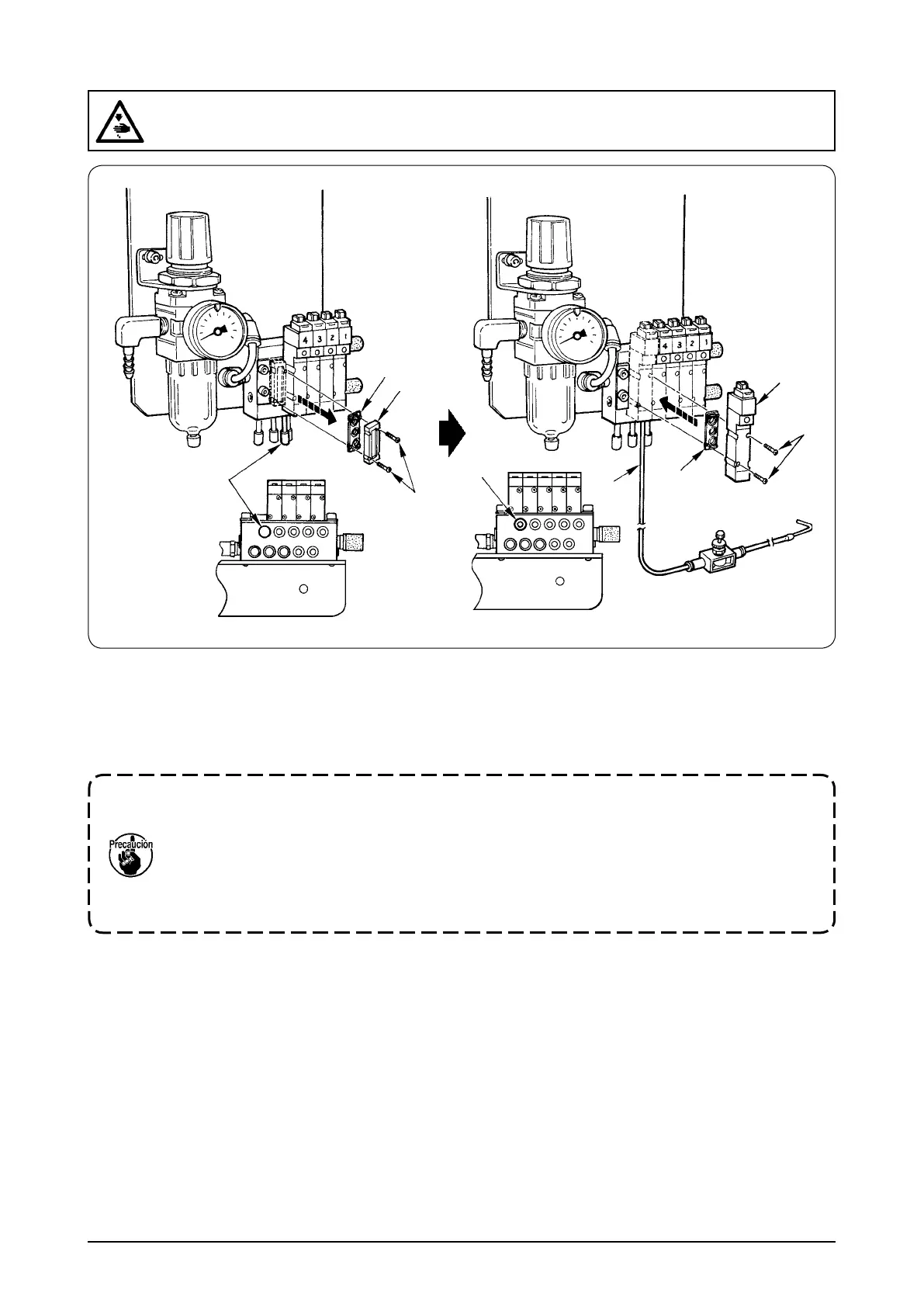

1) Saque el tornillo
1
y desmonte la placa
2
y la empaquetadura
3
.
2) Saque el enchufe
4
.
3) Instale la válvula de solenoide
5
y la empaquetadura
6
en el enfriador de aguja para la máquina de coser con
cortahilo usando los tornillos
7
.
™
Cuando apriete los tornillos
7
:
• Cuando apriete los tornillos se escapa aire si quedan ojos.
• El enroscado del tornillo se rompe cuando aprieta los tornillos excesivamente.
Ponga cuidado cuando apriete los tornillos dado que pueden ocurrir los problemas indicados.
El par de torsión de apriete estándar es 0,17 N·m.
™
Cuando instale la válvula
5
de solenoide, ponga cuidado para que la empaquetadura
6
no se
deslice a fuera de posición.
4) Conecte el tubo del aire
8
en el enfriador de aguja al agujero
9
.
＊
Para la posición de instalación, consulte para referencia el plano de la mesa.
8
1
4
2
3
6
7
5
9
