Einstellen des DP
1. Den DP öffnen, und die zwei Einstellschrauben (3) des rechten Scharniers lösen.
2. Die Position des DP einstellen.
Für Kopienmuster (d): Den DP absenken ( ).
Für Kopienmuster (e): Den DP anheben ( ).
Änderungsbetrag pro Skalenstrich: Ca. 0,5 mm
3. Die zwei Einstellschrauben (3) wieder festziehen.
4. Die Arbeiten der Schritte 7 und 8 auf Seite 4
ausführen.
Die Originalmatte (B) kurz aus der DP-Haupteinheit
(A) herausnehmen und dann die Originalmatte (B)
wieder mit folgenden Schritten anbringen.
Ajuste del DP
1. Abra el DP y afloje los dos tornillos de ajuste (3) de la bisagra derecha.
2. Ajuste la posición del DP.
Para la copia de muestra (d): Mueva el DP abajo ( ).
Para la copia de muestra (e): Mueva el DP arriba ( ).
Cantidad de cambio de escala: Aprox. 0,5 mm
3. Apriete los tornillos de ajuste (3).
4. Realice las tareas descritas en los pasos 7 y 8 de
la página 4.
Quite, brevemente, la plancha de original (B) de la
unidad principal DP (A) y, a continuación, vuelva a
colocar la plancha de original (B) de acuerdo al
siguiente procedimiento.
Réglage du DP
1. Ouvrez le DP et desserrez les deux vis de réglage (3) de la charnière droite.
2. Réglez la position du DP.
Pour l’exemple de copie (d): Déplacez le DP vers le bas ( ).
Pour l’exemple de copie (e): Déplacez le DP vers le haut ( ).
Quantité de changement par pas: Environ 0,5 mm
3. Resserrez les deux vis de réglage (3).
4. Procédez aux opérations des étapes7 et 8 de la
page 4.
Enlevez brièvement le tapis d'original (B) de l'unité
principale DP (A) et réinstallez le tapis d'original
(B) en procédant de la manière suivante.
Regolazione del DP
1. Aprire il DP e allentare le due viti di regolazione (3) della cerniera destra.
2. Regolare la posizione del DP.
Per un esempio di copia (d): Muovere il DP verso il basso ( ).
Per un esempio di copia (e): Muovere il DP verso l’alto ( ).
Variazione graduale: Circa 0,5 mm
3. Stringere le due viti di regolazione (3).
4. Effettuare i lavori riportati nei punti 7 e 8 a pagina 4.
Rimuovere temporaneamente il coprioriginale (B)
dall'unità principale del DP (A) e quindi ricollocare il
coprioriginale (B) seguendo i passi.
调整
调整调整
调整 DP
DPDP
DP
1. 打开 DP，松弛铰链右侧的 2 个调整螺丝 (3)。
2. 调整 DP 的位置。
测印件 (d) 时 ：将 DP 盖向下 ( ) 移动。
测印件 (e) 时 ：将 DP 盖向上 ( ) 移动。
每 1 格的移动量：约 0.5mm
3. 紧固 2 个调整螺丝 (3)。
4. 执行第 4 页中的步骤 7 和 8。
暂时从 DP (A) 主机上拆下原稿垫（B），然后按步骤
重新安装原稿垫（B）。
DP
DPDP
DP の
のの
の調整
調整調整
調整
1. DP を開き、ヒンジ右側の調整ビス (3)2 本をゆるめる。
2. DP の位置を調整する。
コピーサンプル (d) の場合：DP 本体を下（ ）へ動かす。
コピーサンプル (e) の場合：DP 本体を上（ ）へ動かす。
1 目盛り当たりの変化量：約 0.5mm
3. 調整ビス (3)2 本を締める。
4. 4 ページの手順 7．8 の作業を行う。
原稿マット（B）を DP 本体（A）から一旦、取り外し、手
順に従い、原稿マット（B）を、再度貼り付けること。

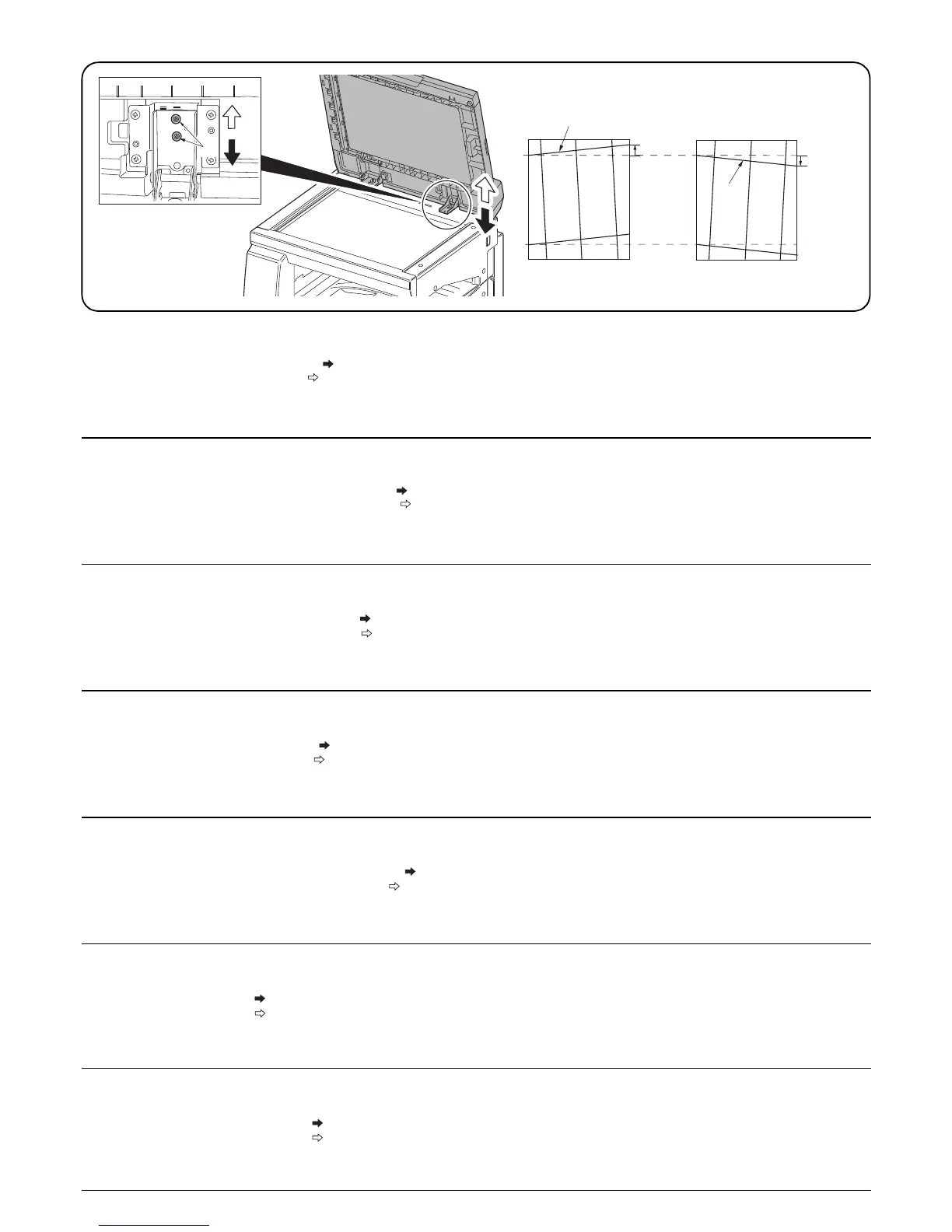

Adjusting the DP
1. Open the DP and loosen two adjusting screws (3) of right hinge.
2. Adjust the position of the DP.
For copy example (d): Move the DP down ( ).
For copy example (e): Move the DP up ( ).
Amount of change per scale: Approx. 0.5 mm
3. Tighten two adjusting screws (3).
4. Carry out the tasks in steps 7 and 8 on page 4.
Briefly remove the original mat (B) from the DP
main unit (A) and then re-attach the original mat (B)
by following the steps
