106
MSL coded version
8 007 898/O369/05-04-04 Käyttöohje • MSL cod. © SICK AG • Industrial Safety Systems • Saksa • Kaikki oikeudet pidätetään
3.2 Sähköliitäntä
3.2.1 Lähettimen ja vastaanot-
tinyksiköiden liitäntä
Liitteen
kuvissa 4 - 8
on esitetty MSL-
järjestelmän lähetin- ja vastaanot-
toyksiköiden liitäntäkaaviot.
Lähetinyksikön testiliitännät 3 ja 4 eivät
ole kytkettynä valmiiksi. Testipulssin voi
antaa myös koneen ohjausyksikön
avautuvan kontaktin kautta (MCC-
machine control contact).
Testaustoiminnan läpi viemiseen
testikontaktin on oltava auki vähintää

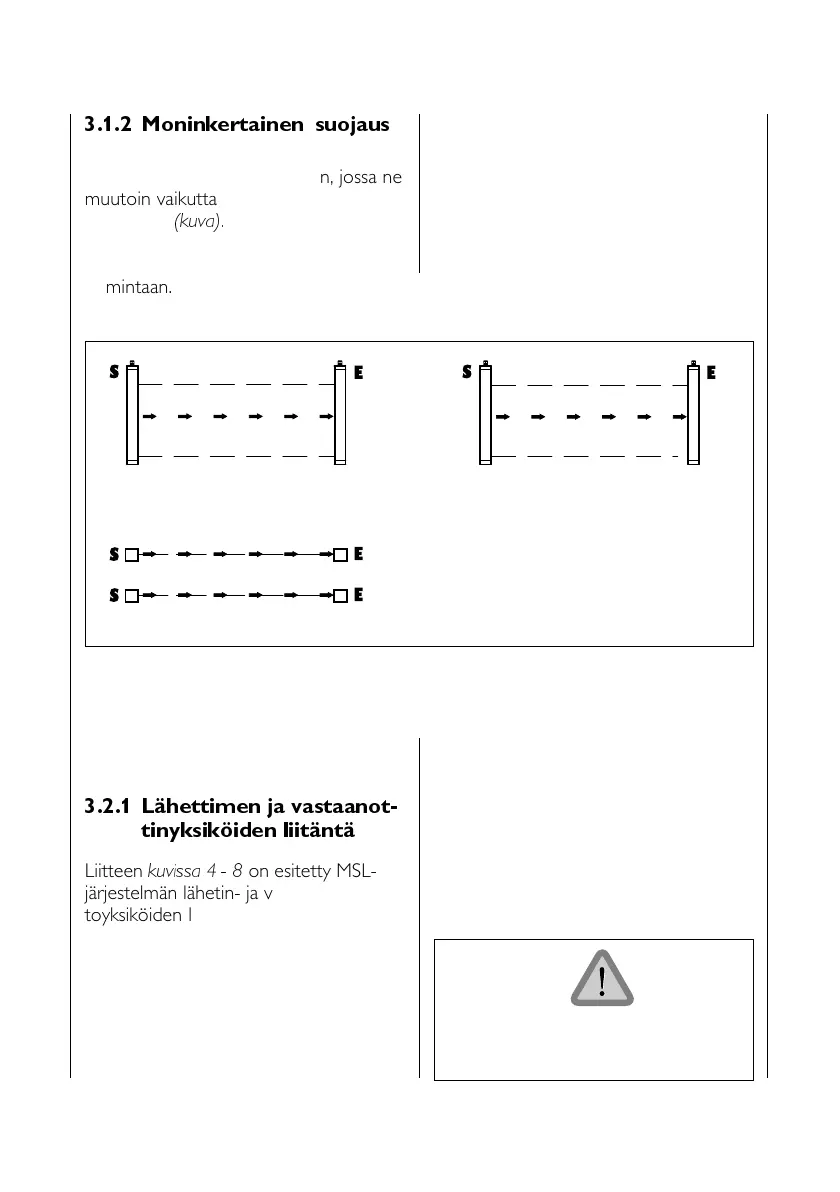

3.1.2 Moninkertainen suojaus
Sädekoodauksen avulla on mahdollista
asentaa laitteet myös asentoon, jossa ne
muutoin vaikuttaisivat toistensa
toimintaan
(kuva).
Lisäksi koodaus estää
vieraan valolähteen (esim. hitsauski-
pinän) vaikutuksen järjestelmän
toimintaan.
Koodaus 1
Koodaus 1
Koodaus 2
Koodaus 2
100 ms. Testaus voidaan suorittaa vain
koneen ei vaarallisen liikkeen aikana.
Testituloa saa käyttää ainostaan
tarkastettaessa liitettyjä kytkentälaitteita.
241967_MSLcv_FIN_4.p65 10.12.04, 09:36106
