274
MSL coded version
8 007 898/O369/05-04-04 Bruksanvisning • MSL cod. © SICK AG • Industrial Safety Systems • Tyskland • Alla rättigheter förbehålles
3.2 Elektrisk installation
3.2.1 Anslutning av sändar-
och mottagarenheter
Figurerna 4 till 8
i bilagan visar kopplings-
scheman för sändar- och mottagaren-
heterna på MSL.
Testingångarna 3 och 4 på sändaren-
heten är inte byglade vid leveransen. En
sluten kontakt från maskinstyrningen är
ansluten till testingången (MCC =
maskinkontakt). Testen startar när
kontakten bryts upp i minst 100 ms.
Testen måste göras när ingen farlig
rörelse är aktiv.

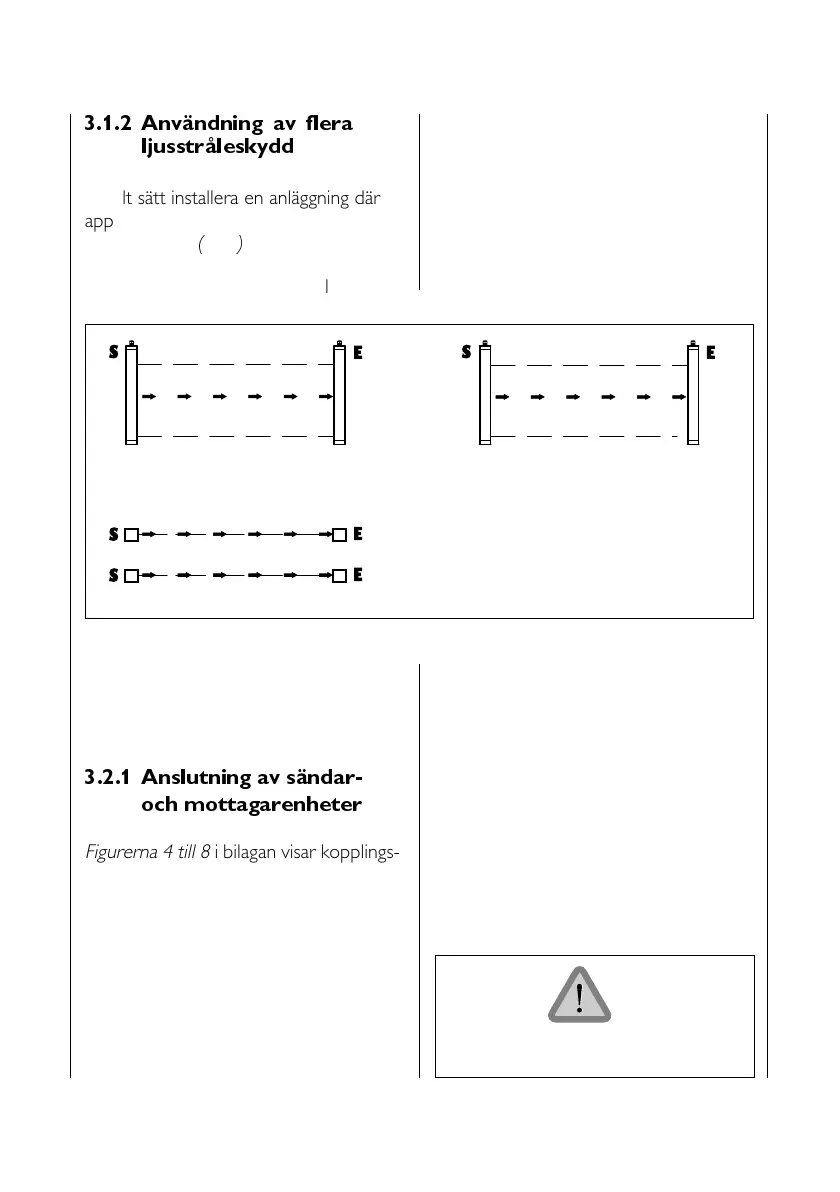

3.1.2 Användning av flera
ljusstråleskydd
Strålkodningen gör det möjligt att på ett
enkelt sätt installera en anläggning där
apparaterna normalt skulle störas av
yttre påverkan
(
figur
)
. Kodningen
förhindrar också att anläggningen störs av
främmande ljuskällor (t ex svetsloppor).
Testingången får endast användas för
kontroll av anslutna kopplingselement.
Kodning 1
Kodning 1
Kodning 2
Kodning 2
