2.1 Donde utilizar este
equipo
La barrera fotoeléctrica de seguridad de
varios haces MSL se aplica como
protección de acceso a zonas de peligro
en máquinas o instalaciones. Los equipos
se montan de forma fija en la zona de
acceso con la necesaria distancia de
seguridad respecto al lugar de peligro, y
cuando se interrumpe por lo menos un
haz luminoso entregan una señal de
parada a la máquina o instalación.
Para la aplicación en la práctica rigen los
siguientes valores principales:
Alcance máximo 0 … 70 m
Distancia mínima entre haces
(resolución de 73 mm) 50 mm
Distancia máxima entre haces 500 mm
Número mínimo de haces 2 haces
Número máximo de haces 12 haces
Longitud mínima de la carcasa 320 mm
Longitud máxima de la carcasa 1800 mm
2.2 Utilización del equipo
conforme a su
objetivo
La barrera fotoeléctrica de seguridad de
varios haces MSL solamente debe
utilizarse en el sentido de lo indicado en
el capítulo
2.1 Campo de utilización del
equipo
. En caso de cualquier otra
utilización así como en caso de una
modificación en el equipo – incluso de la
instalación y del montaje – se extingue
cualquier derecho de garantía frente a
SICK AG.

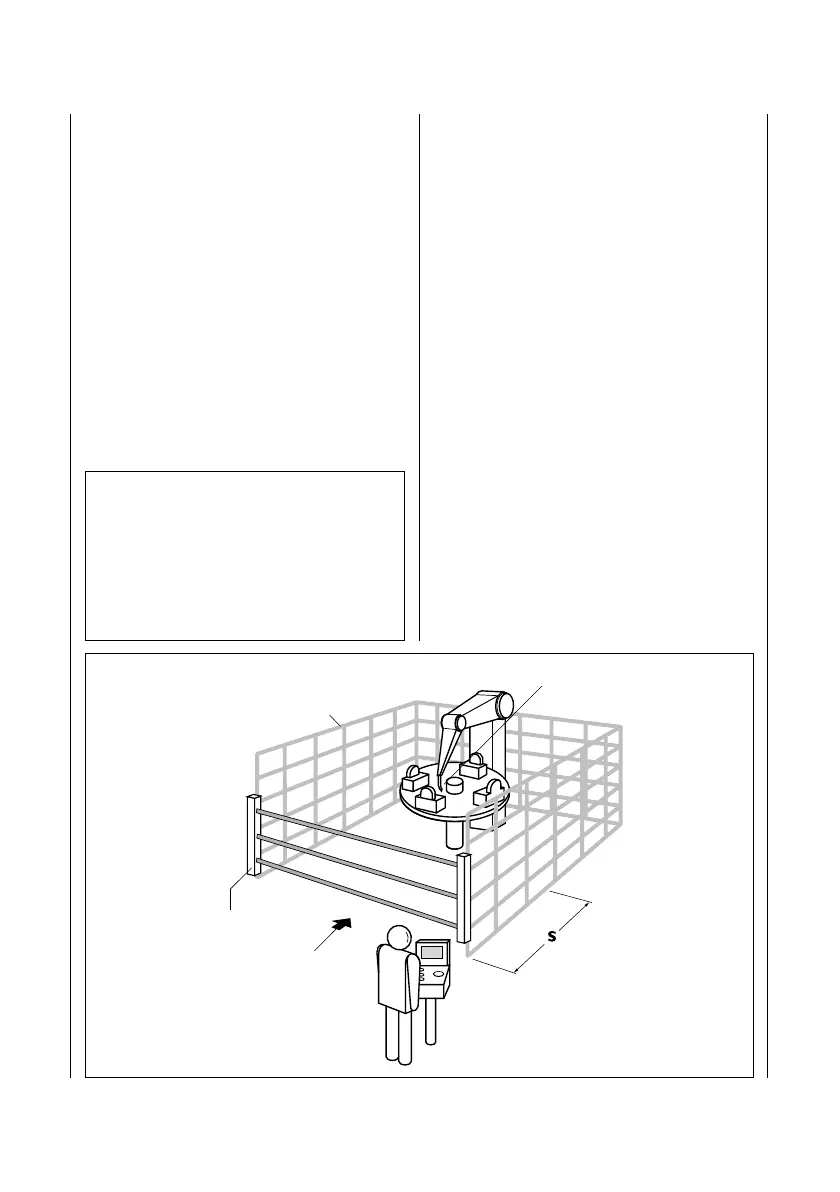

Punto de peligro
Protección mecánica
de campo
Protección de
entrada con MSL
Dirección de entrada
a la zona de peligro
