3 Disposition
3.1 Fixation mécanique
La fixation des modules émetteur et
récepteur s’effectue à l’aide d’une
équerre rigide ou orientable ( figure 2,
annexe ). La fixation des supports à
l’émetteur et au récepteur (avec, le cas
échéant, le module supplémentaire) est
assuré via des écrous coulissant dans les
boîtiers. Le positionnement doit être
réalisé conformément au schéma coté
( figure 3, annexe ).
3.1.1 Distance par rapport
aux surfaces
réfléchissantes

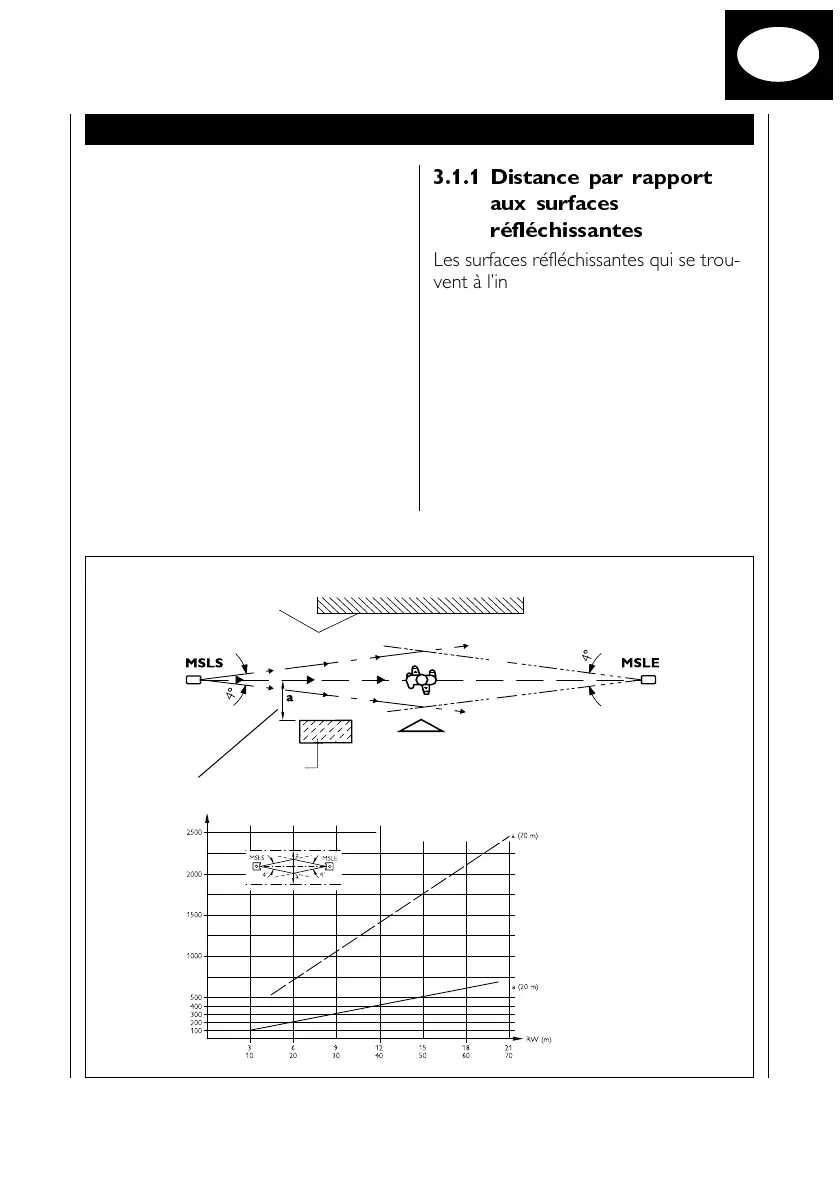

Les surfaces réfléchissantes qui se trou-
vent à l’intérieur du lobe d’émission et
de réception, peuvent entraîner une
reflexion empêchant la détection d’un
obstacle.
C’est pourquoi, il est impératif de res-
pecter une distance minimale "a"
mesurée entre les objets réfléchissants
et l’axe optique (ligne droite MSLS/MSLE)
( figure ci-dessous ). La distance "a"
dépend de la distance comprise entre
les modules émetteur et récepteur.
Surface
réfléchissante
Distance en m
Limite de
l'emplacement
dangereux
Ecart a
en mm
