3 Anordnung
3.1 Mechanische
Befestigung
Die Befestigung von Sende- und Emp-
fangseinheit geschieht mittels starrem
oder schwenkbarem Haltewinkel (
Bild 2,
Anhang
). Die Befestigung der Halter an
Sender- und Empfänger (ggf. mit Zu-
satzbaustein) erfolgt über Schiebemuttern
in den Profilen. Die Positionierung ist ent-
sprechend Maßbild (
Bild 3, Anhang
) vor-
zunehmen.

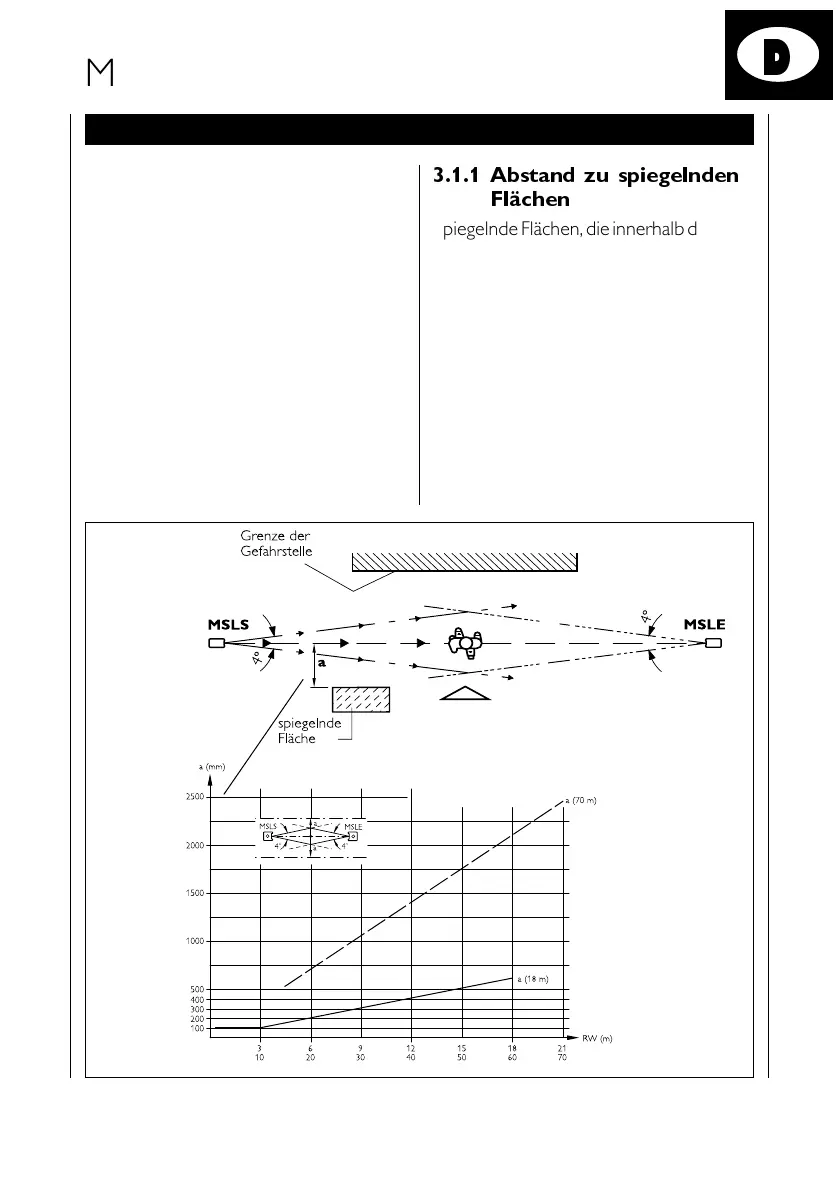

3.1.1 Abstand zu spiegelnden
Flächen
Spiegelnde Flächen, die innerhalb der Sen-
de- und Empfangskeule vorhanden sind,
dort abgestellt oder angebracht werden,
können zum Umspiegeln und dadurch
zum Nichterkennen eines Hindernisses
führen.
Deshalb muss ein Mindestabstand a von
spiegelnden Gegenständen zur optischen
Achse (geradlinige Verbindung MSLS/
MSLE) eingehalten werden (
Bild unten
).
Der Abstand a ist vom jeweiligen Ab-
stand zwischen Sende- und Empfangs-
einheit abhängig.
