MSL coded version
Reikwijdte 15 tot 70 m
Reikwijdte 0,5 tot 18 m
De doorverbinding tussen 5 en 6 op de klemmenstrook (bij gebruik van de PG
kabelgeleiding of Hirschmann-connector) of in de aansluitkast (bij gebruik van
de Interconnectron of Harting connector) aanbrengen.
*) gereserveerd, niet gebruiken
De betekenis van de afzonderlijke
aansluitingen is als volgt:

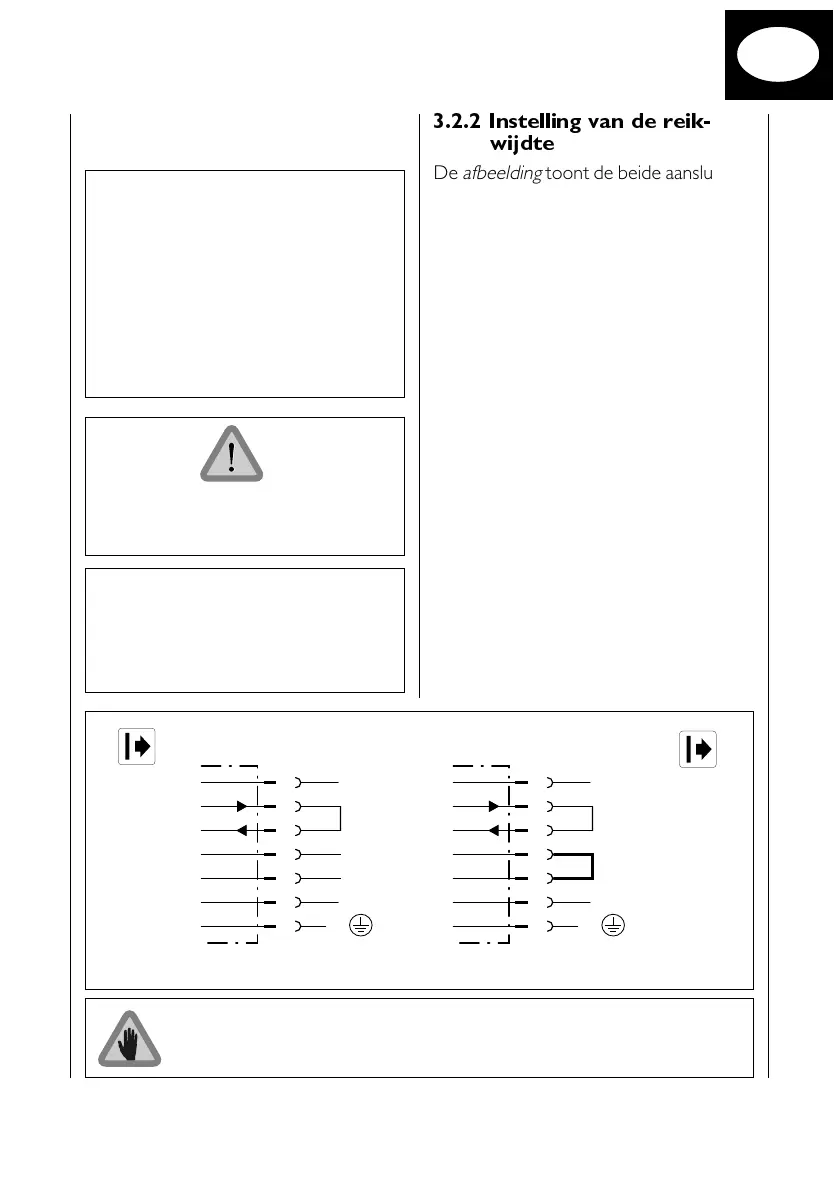

3.2.2 Instelling van de reik-
wijdte
De
afbeelding
toont de beide aansluit-
mogelijkheden van de zender: voor de
verschillende reikwijdte.
24 V DC voedingsspanning +24 V
0 V signaalmassa (0 V)
Test testcontact-aansluiting
RW instelling van de reikwijdte
PE Veiligheidsaarddraad
OSSD1 veiligheidsuitgang 1
OSSD2 veiligheidsuitgang 2
RES ingang startknop
EDM ingang externe kontakt
bewaking
OWS uitgang vervuilingsmelding
Bij toepassing van de interconnectron-stekker
(afbeelding 6
, bijlage
)
alleen veilige net-
adapters overeenkomstig VDE 551 gebruiken.
Materiaal wijziging
Om de ESD-veiligheid te garanderen, zijn de
aansluitruimtes met Interconnectron- en
Harting-stekkers van metaal vervaardigd i. p. v.
kunststof.
1
3
4
5
6
2
7
+24 VDC
Test ➞
Test
n. c. *)
n. c. *)
0 V
PE
➞
1
3
4
5
6
2
7
+24 VDC
Test ➞
Test
0 V
PE
➞
