108
MSL coded version
8 007 898/O369/05-04-04 Käyttöohje • MSL cod. © SICK AG • Industrial Safety Systems • Saksa • Kaikki oikeudet pidätetään
3.3 Koodauksen ja
käyttötavan
muuttaminen
Mallista riippuen MSL voi olla varustettu
seuraavilla käyttötavoilla:
‡ kontaktorivalvonnalla tai ilman
‡ kuittaustoiminnolla tai ilman
‡ koodauksilla 1, 2 tai 3

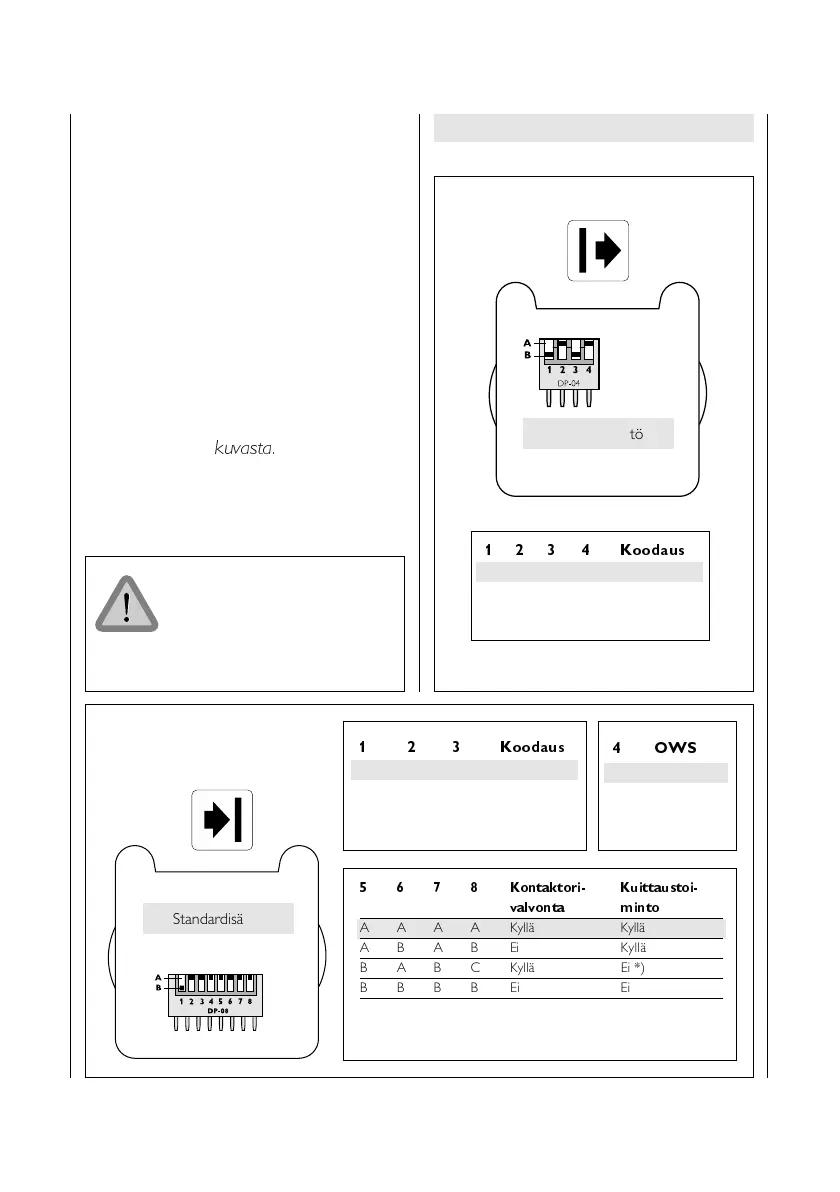

Lähettimen ja vastaanottimen DIP-
kytkimiin päästään käsiksi irrottamalla
suojakansi (MSLZ:ssa molemmat
suojakannet). Toiminta ja asennot käyvät
ilmi alla olevasta
kuvasta.
5678 Kontaktori- Kuittaustoi-
valvonta minto
AAAA Kyllä Kyllä
AB AB Ei Kyllä
BABCKyllä Ei *)
BBBB Ei Ei *)
*) Tässä tapauksessa kuittaustoiminto on oltava integroituna
koneen ohjaukseen.
Jos DIP-kytkimien asentoa
muutetaan, laitteen tyyppi
ja tilausnumero eivät enää
vastaa tyyppikilvessä
annettuja tietoja.
Tehdasasetus on merkitty harmaalla taustavärillä
1234 Koodaus
BAB A 1
BBAA 2
AAA A 3
123Koodaus
BAA1
ABA2
AAB 3
4 OWS
A standardi
B käänteinen
Standardisäätö
Standardisäätö
241967_MSLcv_FIN_4.p65 10.12.04, 09:36108
