12
MSL coded version
8 007 898/O369/05-04-04 Betriebsanleitung • MSL cod. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
3.3 Änderung der
Codierung und der
Betriebsart
Entsprechend der jeweiligen Geräteaus-
führung arbeitet das Gerät
‡ mit oder ohne Schützkontrolle
‡ mit oder ohne Wiederanlaufsperre
‡ mit Codierung 1, 2 oder 3

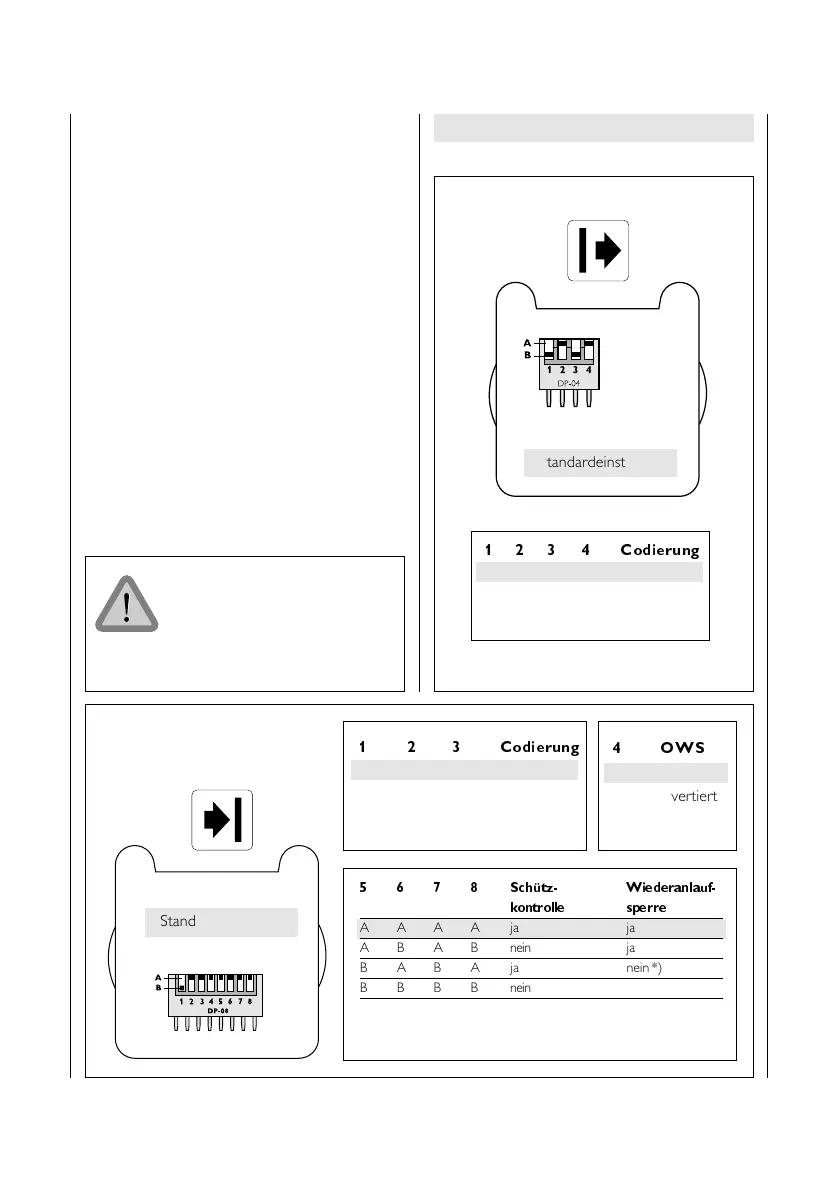

Nach Abnahme der Anschlusskappe sind
bei Sende- und Empfangseinheit (bzw.
der Anschluss- und Endkappe beim
MSLZ) DIP-Schalter zugänglich. Die
Bilder
zeigen Funktion und Schalterstellung.
5678 Schütz- Wiederanlauf-
kontrolle sperre
AAAA ja ja
AB AB nein ja
BABAja nein *)
BBBB nein nein *)
*) In diesem Fall muss die Wiederanlaufsperre Bestandteil der
Steuerung des KA sein
Durch die Veränderung der
DIP-Schalterstellung stimmen
Typ und Bestellnummer nicht
mehr mit dem Typenschild
überein.
Die Standardeinstellung ist grau hinterlegt
1234 Codierung
BAB A 1
BBAA 2
AAA A 3
123Codierung
BAA1
ABA2
AAB3
4 OWS
A Standard
B invertiert
Standardeinstellung
Standardeinstellung
241967_mslcod_18.p65 10.12.04, 08:4112
