33
MSL coded version
DK
8 007 898/O369/05-04-04 Brugsanvisning • MSL cod. © SICK AG • Industrial Safety Systems • Tyskland • Alle rettigheder forbeholdes
3 Installation
3.1 Montering
Montering af sende- og modtageenheden
foretages ved hjælp af enten vinkelbeslag
eller justérbare beslag
(billede 1
,
Bilag
).
Fastgørelsen af beslaget på senderen og
modtageren (i nogle tilfælde med
ekstramodul) foretages med glidemøtrik-
ker i profilerne. Placeringen skal foretages
som vist på målskitsen
(billede 2
,
Bilag
).

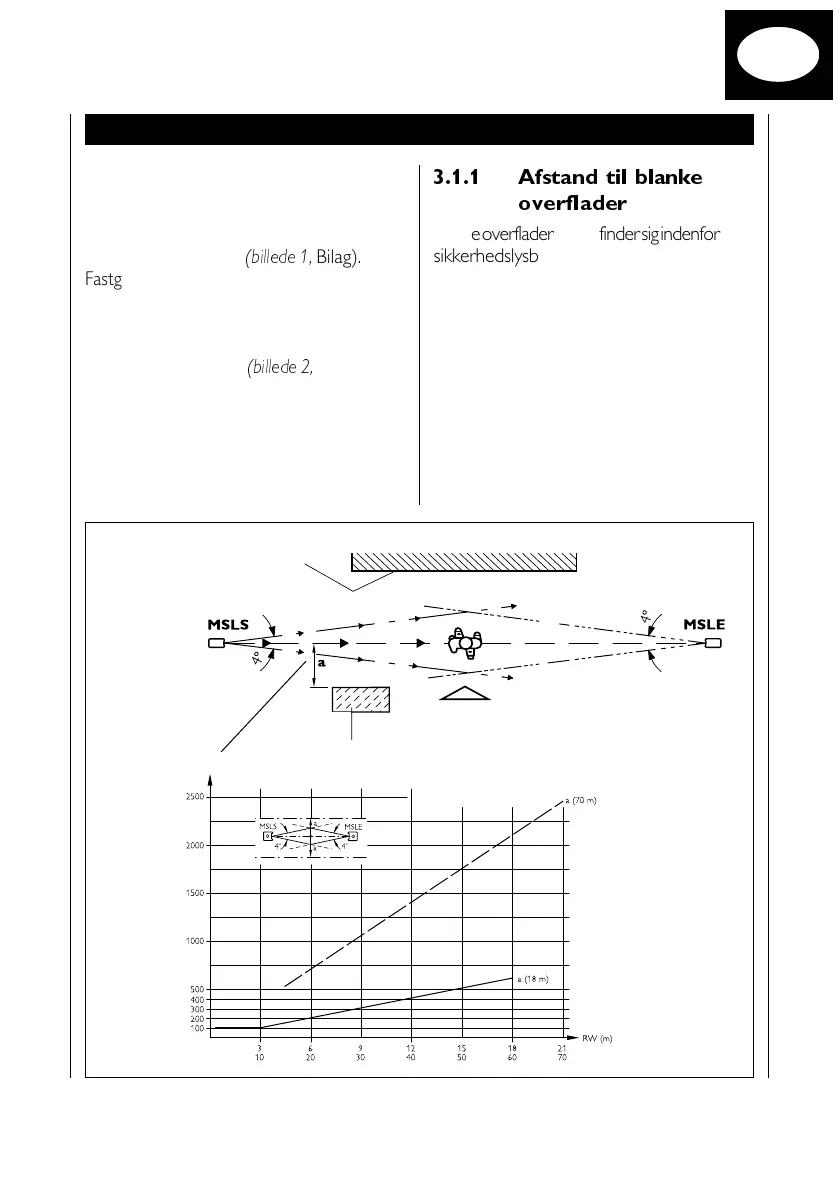

3.1.1 Afstand til blanke
overflader
Blanke overflader der befinder sig indenfor
sikkerhedslysbommens "synsfelt" kan føre
til, at modtageren på trods af at lys-
bommen brydes af en person, alligevel
modtager lys fra senderen, hvorved den
farlige maskinbevægelse ikke standses.
Derfor skal en mindsteafstand a fra blanke
overflader til den optiske akse (d.v.s. den
rette linie mellem MSLS/MSLE)
overholdes (billedet nedenfor).
Afstanden a afhænger af den pågældende
afstand mellem sende- og modtage-
enheden.
Farestedets
graense
Spejlende
overflade
Afstand a i mm
241967_MSL_coded_DK.P65 10.12.04, 08:5933
Schwarz
