57
E
MSL coded version
8 007 898/O369/05-04-04 Instrucciones de servicio • MSL © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos
3 Instalación
3.1 Fijación mecánica
La fijación de la unidad emisora y receptora
se realiza mediante escuadras de fijación
rigidas u orientables (
ilustración 2,
anexo).
La fijación de los soportes del emisor y del
receptor (dado el caso, con módulo adi-
cional) se realiza mediante tuercas corre-
dizas dentro de los perfiles. El posicionado
debe realizarse tal como se describe en la
ilustración acotada (
ilustración 3,
anexo).

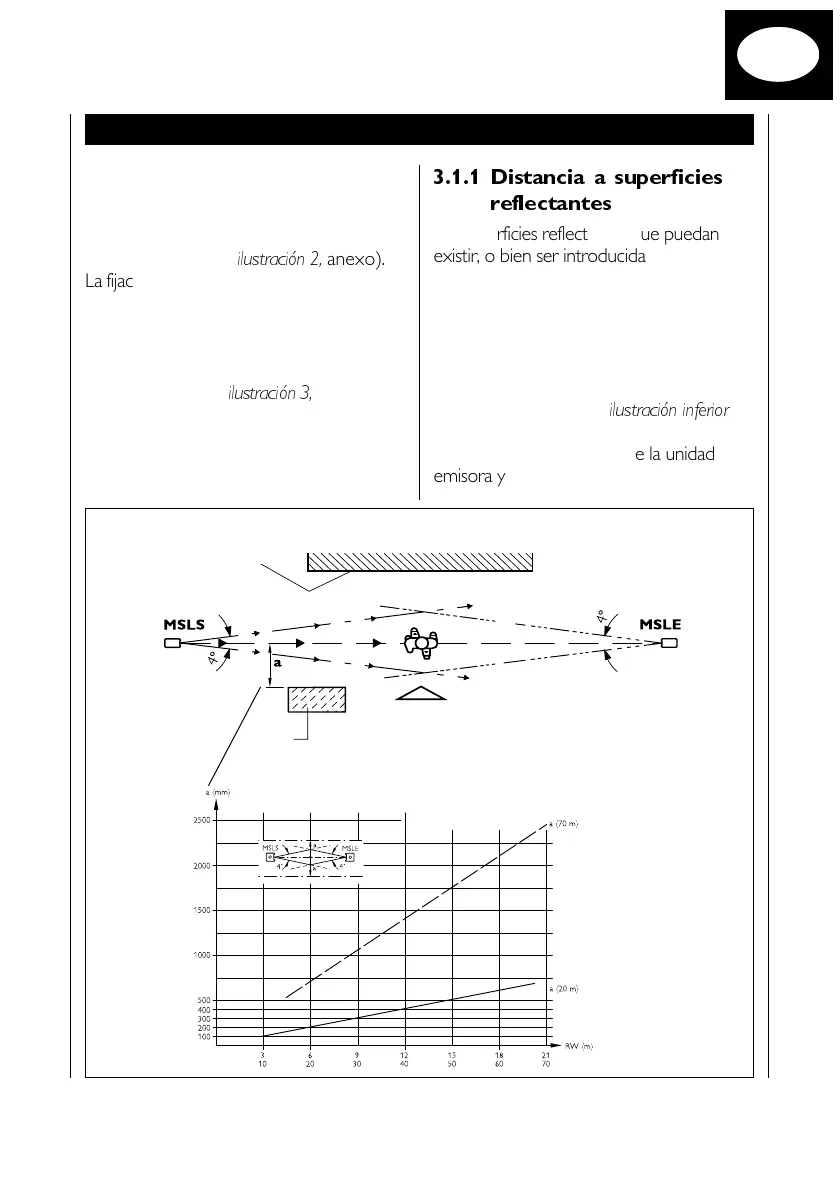

3.1.1 Distancia a superficies
reflectantes
Las superficies reflectantes que puedan
existir, o bien ser introducidas o aplicadas
dentro del cono de emisión y recepción,
pueden dar lugar a un cambio de reflexión,
y por lo tanto al no reconocimiento de un
obstáculo. Por este motivo es necesario
mantener una separación mínima “a“ entre
objetos reflectantes y el eje óptico (unión
rectilínea MSLS/MSLE) (
ilustración inferior
).
La separación “a“ depende de la distancia
existente en cada caso entre la unidad
emisora y la receptora.
Límite del
punto de peligro
Superficie
reflectante
241967_MSLcv_E_4.p65 10.12.04, 09:1657
Schwarz
