3 Asennus
3.1 Mekaaninen kiinnitys
Lähetin ja vastaanotin kiinnitetään kiinteän
tai säädettävän kiinnitysjalan avulla
( kuva 2 , liite ). Lähettimen ja vastaanottimen
(mahd. lisäyksikköineen) kiinnitysjalat
kiinnitetään profiiliin hahlomuttereilla.
Asennot, ks. mittapiirros ( kuva 3 , liite ).

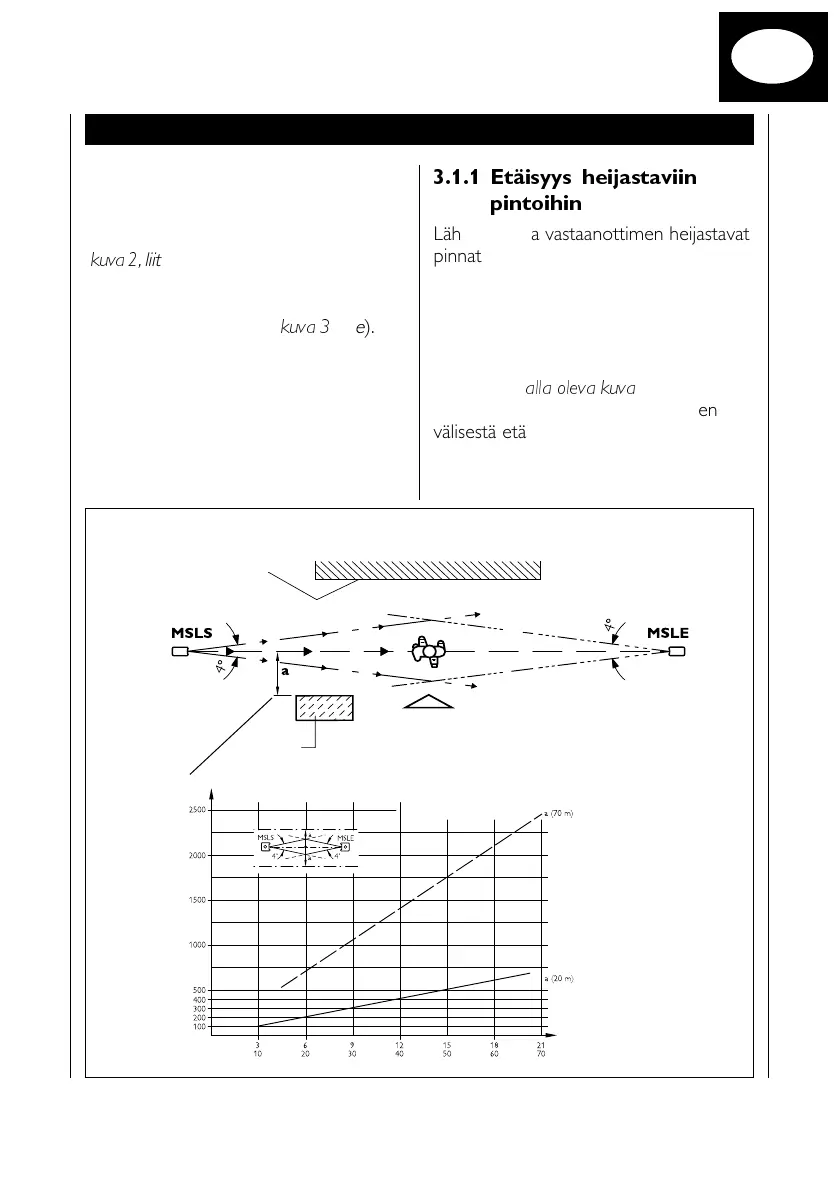

3.1.1 Etäisyys heijastaviin
pintoihin
Lähettimen ja vastaanottimen heijastavat
pinnat saattavat aiheuttaa heijastuman
muutoksia ja siten johtaa siihen, että
estettä ei tunnisteta.
Tämän vuoksi heijastavien elementtien ja
optisen akselin (suora yhteys MSLS/
MSLE) väliin on jätettävä vähimmäi-
setäisyys a ( alla oleva kuva ). Etäisyys a
riippuu vastaanottimen ja lähettimen
välisestä etäisyydestä.
vaarakohdan raja
heijastava
pinta
etäisyys a mm
välimatka m
