MSL Versão Codificada
8 007 898/O369/05-04-04 Manual de instruções • MSL cod. © SICK AG • Industrial Safety Systems • Alemanha • Reservados todos os direitos
3.3 Alteração da
codificação e do modo
de funcionamento
Consoante o modelo do aparelho, a MSL
pode ser operada nos modos de
funcionamento seguintes:
‡ com ou sem controlo de contactores
‡ com ou sem dispositivo de bloqueio
contra rearme
‡ com codificações 1, 2 ou 3

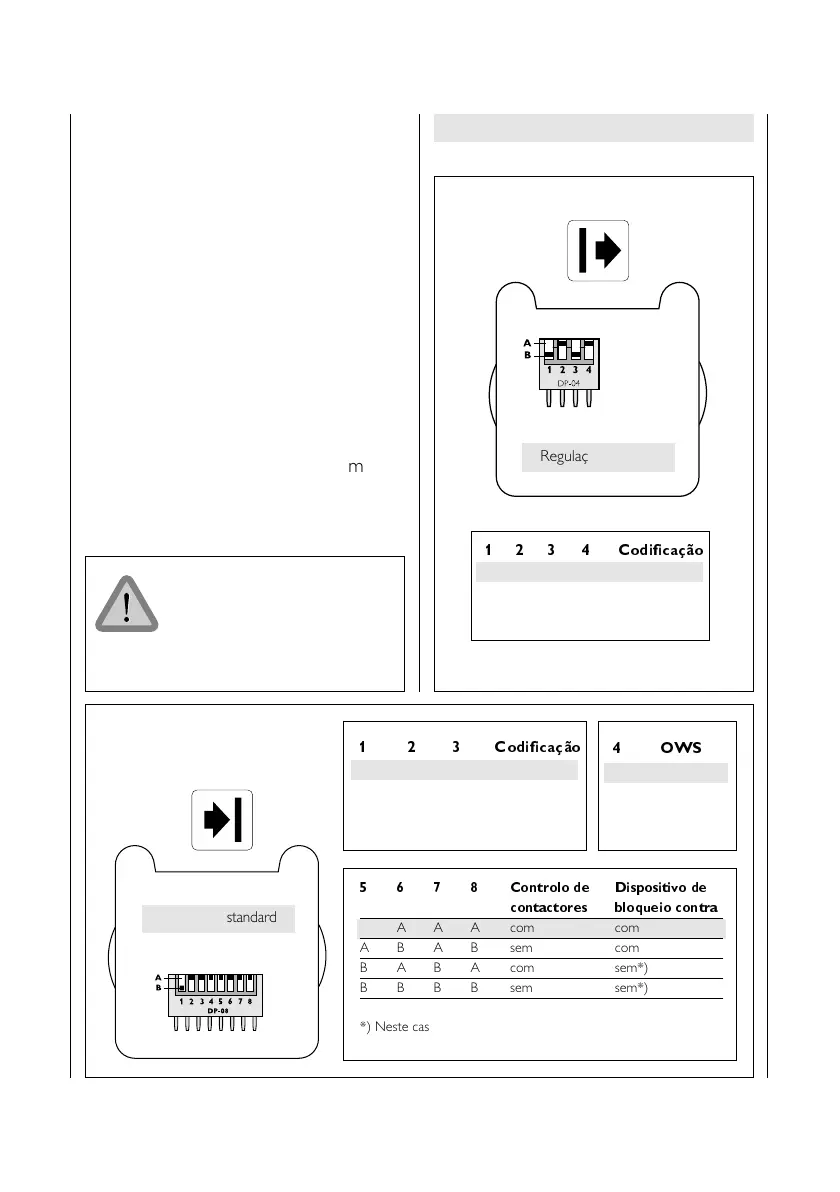

Depois de retirar a cobertura dos
conectores, obtém-se acesso a inter-
ruptores DIP na unidade emissora e na
unidade receptora (ou, no caso de MSLZ,
da capa final e de ligaçao). A figura mostra
as funções e as posições dos interruptores.
5678 Controlo de Dispositivo de
contactores bloqueio contra
AAAA com com
ABAB sem com
BABAcom sem*)
BBBB sem sem*)
*) Neste caso, o dispositivo de bloqueio contra rearme tem de
fazer parte integrante do comando do KA.
Ao alterar a posição dos inter-
ruptores DIP, o modelo e o
número de encomenda deixam
de coincidir com a placa de
características.
A regulação standard está sobre fundo cinzento
1234 Codificaç ã o
BAB A 1
BBAA 2
AAA A 3
123Codificaç ã o
BAA1
ABA2
AAB3
4 OWS
A standard
Binvertido
Regulaç ão standard
Regulaç ão standard
