251
P
MSL Versão Codificada
8 007 898/O369/05-04-04 Manual de instruções • MSL cod. © SICK AG • Industrial Safety Systems • Alemanha • Reservados todos os direitos
Alcance de 15 a 70 m
Alcance de 0,5 a 18 m
A ponte entre 5 e 6 deve ser realizada, ou na régua de aperto (em caso da
utilização da ligação aparafusada PG e da ficha Hirschmann), ou na tomada de
cabos (em caso da utilização da ficha Interconnectron ou da ficha Harting).
Eis o significado de cada uma das
ligações:
*) reservado, não utilizar

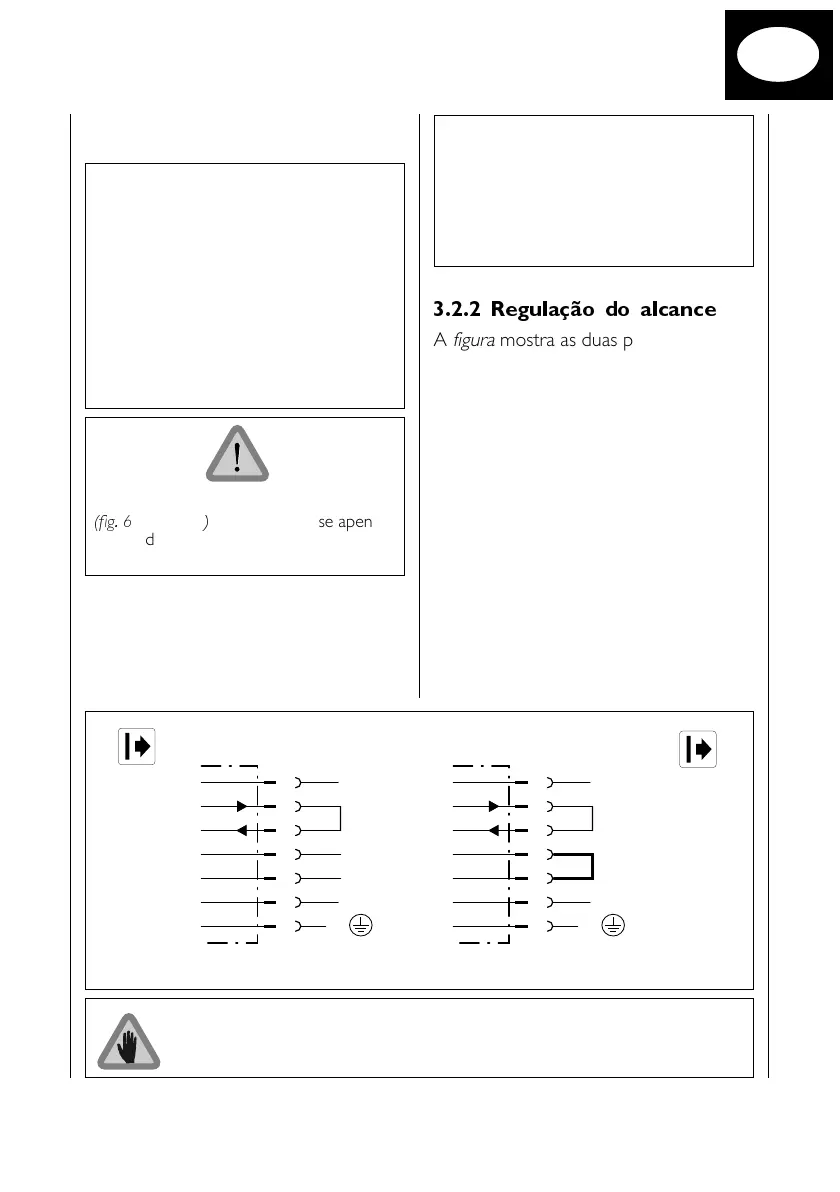

3.2.2 Regulação do alcance
A
figura
mostra as duas possibilidades
de ligação da unidade emissora para os
diferentes alcances.
24 V DC tensão de serviço de +24 V
0 V massa do sinal (0 V)
Test ligação de contacto de teste
RW regulação do alcance
PE Condutor de protecção
OSSD1 saída do circuito de segurança 1
OSSD2 saída do circuito de segurança 2
RES entrada do órgão de comando
EDM entrada de controlo de
contactores
OWS saída do avisador de sujidade
Em caso de uso da ficha Interconnectron
(fig. 6
no anexo
)
devem utilizar-se apenas
blocos de alimentação de acordo com o
regulamento VDE 551.
Mudança de material
Para assegurar a segurança ESD, os
compartimentos de ligação com fichas
Interconnectron e fichas Harting foram
fabricados em metal, em vez de material
sintético.
1
3
4
5
6
2
7
+24 VDC
Test
Test
n. c. *)
n. c. *)
0 V
PE
1
3
4
5
6
2
7
+24 VDC
Test
Test
0 V
PE
241967_MSLcv_P_3.p65 10.12.04, 11:26251
