MSL coded version
8 007 898/O369/05-04-04 Driftsinstruksen • MSL cod. © SICK AG • Industrial Safety Systems • Tyskland • Alle retter forbeholdes
Rekkevidde 15 til 70 m
Rekkevidde fra 0,5 til 18 m
Ved bruk av interconnectron-pluggen
(bilde
6
, tillegg
)
må det kun benyttes sikre
nettdeler i henhold til VDE 551
Lasken til klemme 5 og 6 for å få en automatisk test må man selv huske på når
man bruker PG typen og Hirschmann pluggen eller med Hartingkontakten.
De enkelte tilkoplinger har følgende
betydning:
*) reservert, må ikke benyttes

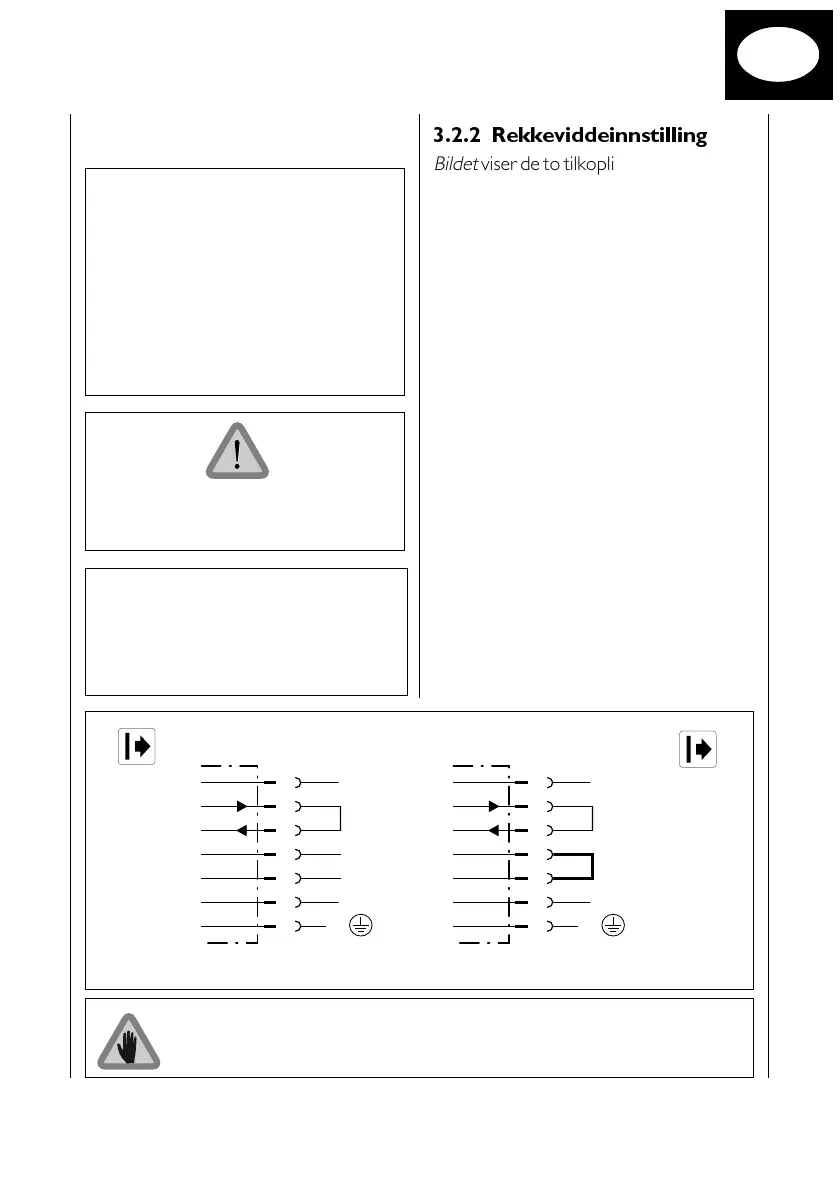

3.2.2 Rekkeviddeinnstilling
Bildet
viser de to tilkoplingsmuligheter for
senderenheten: For forskjellige
rekkevidder.
Materialendring
Som garanti for ESD-sikkerheten er
koplingsrommene laget med Interconnec-
tron- og Harting-plugger av metall
istedenfor kunststoff.
24 V DC Driftsspenning +24 V
0 V Signalmasse (0 V)
Test Prøvekontakt-tilkopling
RW Rekkeviddeinnstilling
PE Jordledning
OSSD1 Sikkerhetsstrømtilkopling 1
OSSD2 Sikkerhetsstrømtilkopling 2
RES Styrebrytertilkopling
EDM Kontaktorkontrollutgang
OWS Utgang tilsmussings
indikering
1
3
4
5
6
2
7
+24 VDC
Test ➞
Test
n. c. *)
n. c. *)
0 V
PE
➞
1
3
4
5
6
2
7
+24 VDC
Test ➞
Test
0 V
PE
➞
