204
MSL coded version
8 007 898/O369/05-04-04 Driftsinstruksen • MSL cod. © SICK AG • Industrial Safety Systems • Tyskland • Alle retter forbeholdes
3.3 Endring av koding og
av driftsmodus
Tilsvarende den henholdsvise
apparatversjonen er følgende driftsmodi
mulig på MSL:
‡ Med eller uten kontaktorkontroll
‡ Med eller uten omstartsperre
‡ Med koding 1, 2 eller 3
Etter å ha tatt av tilkoplingskappene er
DIP-switchene tilgjengelige på sender-
og mottakerenheten (hhv. tilkoplings-
kappe og endestykke ved MSLZ).

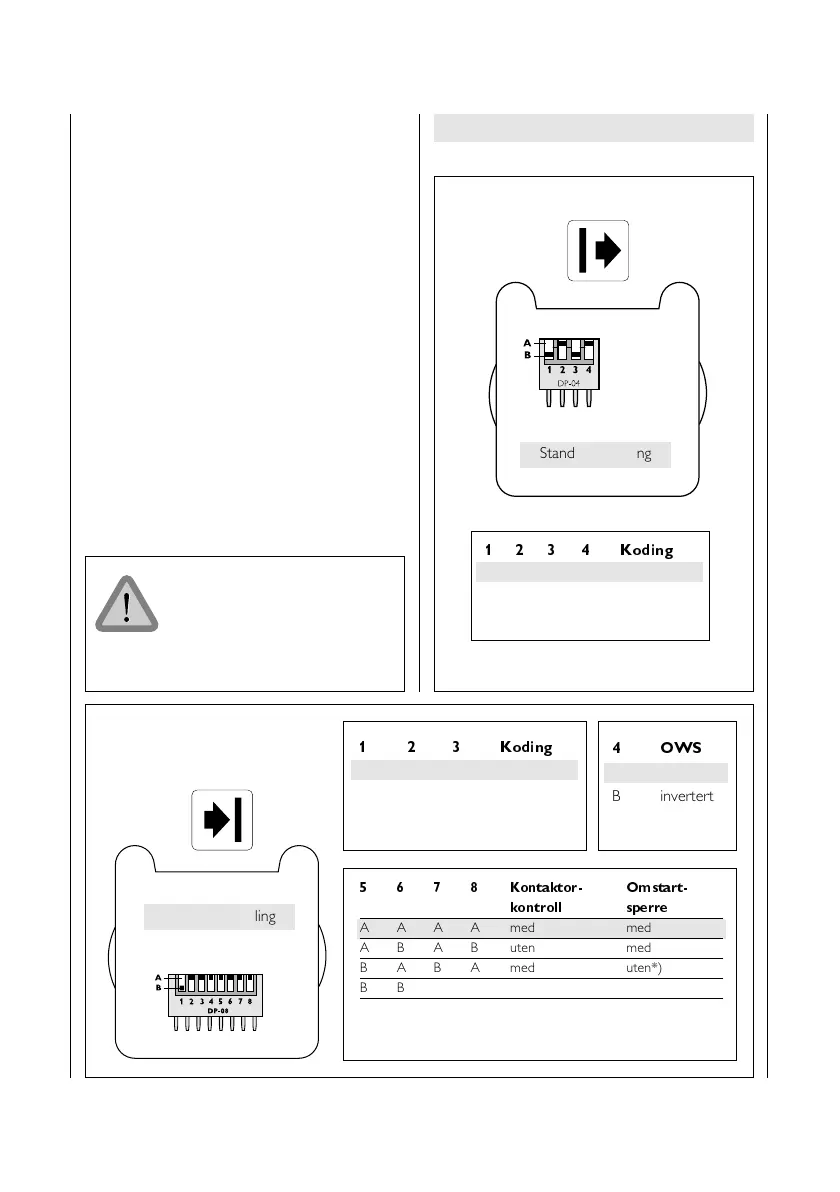

Bildet
viser funksjon og bryterstilling.
5678 Kontaktor- Omstart-
kontroll sperre
AAAA med med
ABAB uten med
BABAmed uten*)
BBBB uten uten*)
*) I dette tilfelle må omstartsperren være bestanddel av
styreenheten til KA
Ved å forandre stillingen av
DIP-switchene stemmer type
og bestillingsnummer ikke
lenger overens med
typeskiltet.
Standardinnstilling har grå bakgrunnsfarge
1234 Koding
BAB A 1
BBAA 2
AAA A 3
123Koding
BAA1
ABA2
AAB3
4 OWS
A standard
B invertert
Standardinnstilling
Standardinnstilling
241967_MSLcv_N_3.p65 10.12.04, 10:42204
