202
MSL coded version
8 007 898/O369/05-04-04 Driftsinstruksen • MSL cod. © SICK AG • Industrial Safety Systems • Tyskland • Alle retter forbeholdes
3.2 Elektrisk installasjon
3.2.1 Tilkopling av sender- og
mottakerenhet
Bildene 4 til 8
i tillegget viser koplings-
skjemaet for sender- og mottakingsenhet
til MSL.
Prøveinngangene 3 og 4 på senderen-
heten er ikke forbikoplet ved
utleveringen.
En normalt lukket kontakt fra kontroll
enheten på maskinen er koblet til test
inngang (MMC = maskin kontroll
kontakt). Test prosedyren blir trigget når

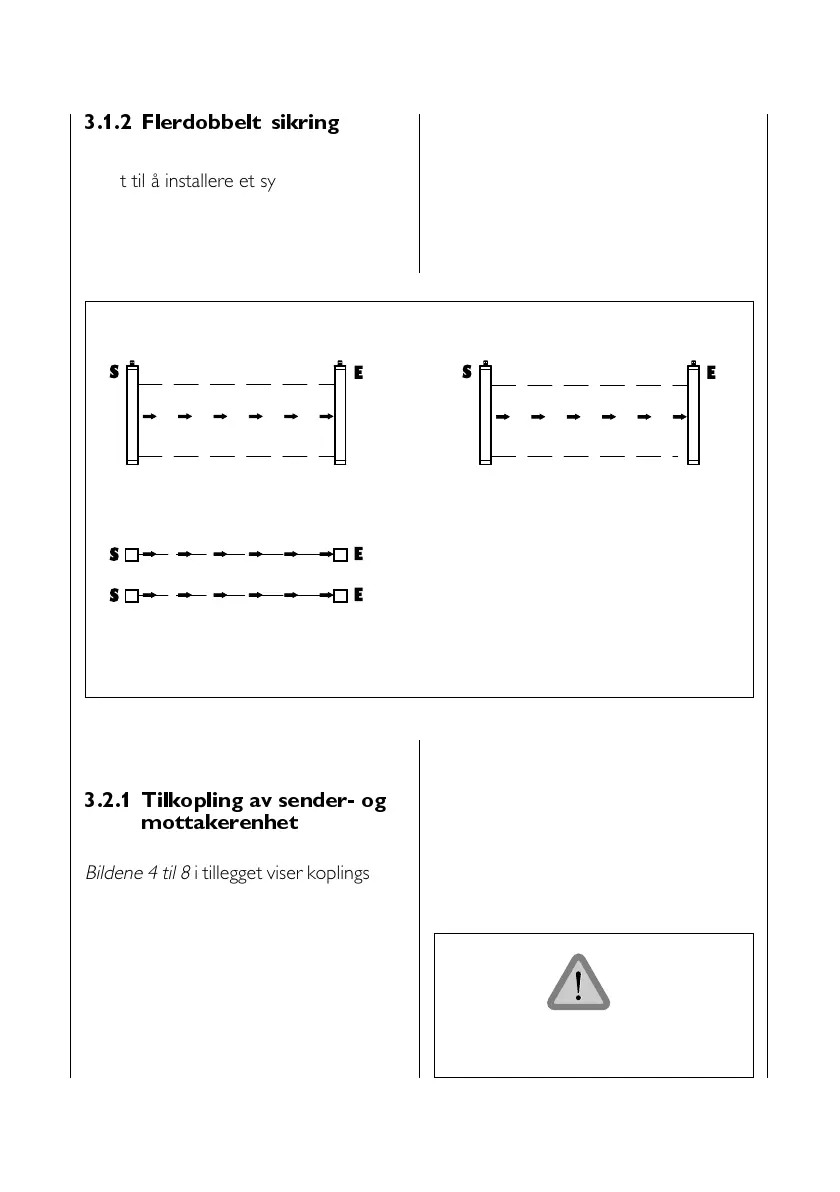

3.1.2 Flerdobbelt sikring
Strålekodingen gir en elegant valgmu-
lighet til å installere et system hvor
apparatene vanligvis ville påvirke
hverandre (
bilde
). Dessuten forhindres
påvirkning p.g.a. fremmede lyskilder
(f.eks. sveisegnister).
Testinngangen må kun brukes til kontroll
av de tilkoplete koplingselementene.
den normalt lukka kontakten er åpen i
minst 100 ms.
Testen må utføres når det ikkje noen
farlege maskinbevegelser.
Koding 1
Koding 1
Koding 2
Koding 2
241967_MSLcv_N_3.p65 10.12.04, 10:42202
