8 007 898/O369/05-04-04 Handleiding bevat • MSL cod. © SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
MSL coded version
3 Installatie
3.1 Mechanische
bevestiging
De bevestiging van zender en ontvanger
gebeurt door middel van stijve of draai-
bare bevestigingsbeugels
(afbeelding 2
, bijlage
).
De bevestiging van
de houder aan de zender en ontvanger
(eventueel met aanvullende module)
geschiedt door middel van schuifmoeren
in de profielen. De plaatsing moet uitge-
voerd worden in overeenstemming met
de maatschets.
(afbeelding 3
, bijlage
).

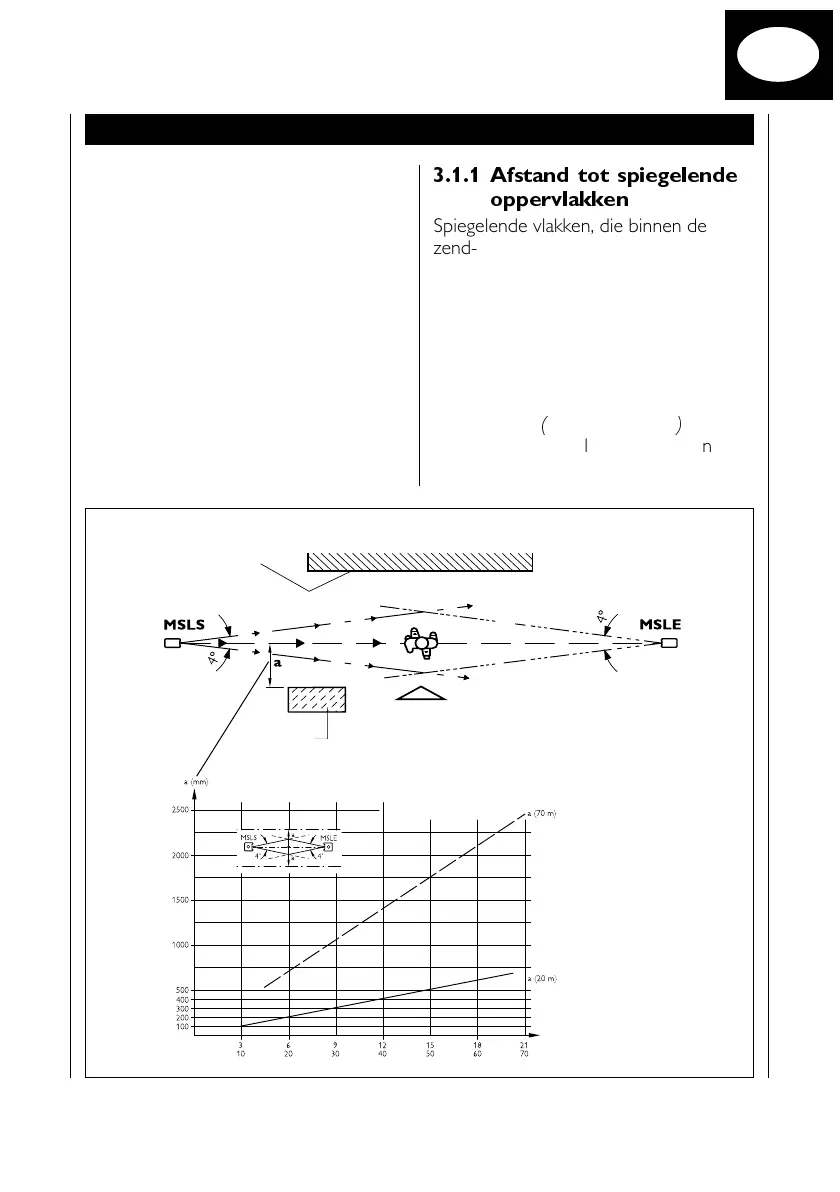

3.1.1 Afstand tot spiegelende
oppervlakken
Spiegelende vlakken, die binnen de
zend- en ontvangstkegel aanwezig zijn
daar worden neergezet of aangebracht,
kunnen tot omleiding en daardoor tot
niet herkennen van een hindernis leiden.
Daarom moet een minimum afstand a
van spiegelende voorwerpen ten
opzichte van de optische as (rechtlijnige
verbinding MSLS/MSLE) worden
aangehouden
(
afbeelding onder
)
. De
afstand a is afhankelijk van de afstand
tussen zender en ontvanger.
Grens van de
gevarenzone
spiegelende
oppervlakken
Distantie in m
