3 Disposição
3.1 Fixação mecânica
A fixação das unidades emissora e
receptora é efectuada por meio de uma
cantoneira de suporte fixa ou oscilante
(fig. 2 no anexo).
A fixação do suporte
ao emissor e ao receptor (eventualmente
com módulos adicionais) realiza-se em
perfis por intermédio de porcas
deslizantes. Posicionar de acordo com o
desenho dimensional
(fig. 3 no anexo).
3.1.1 Distância em relação às
superfícies reflectoras
As superfícies reflectoras, que existam
no lóbulo de emissão e recepção ou
sejam aí colocadas ou instaladas, podem
provocar reflexões parasitas e por
conseguinte levar à não detecção de um
obstáculo. Por essa razão tem de se
respeitar uma distância mínima
a
entre
os objectos reflectores e o eixo óptico
(ligação rectilínea MSLS/MSLE),
(fig.
abaixo).
A distância
a
depende do
respectivo afastamento entre as
unidades emissora e receptora.

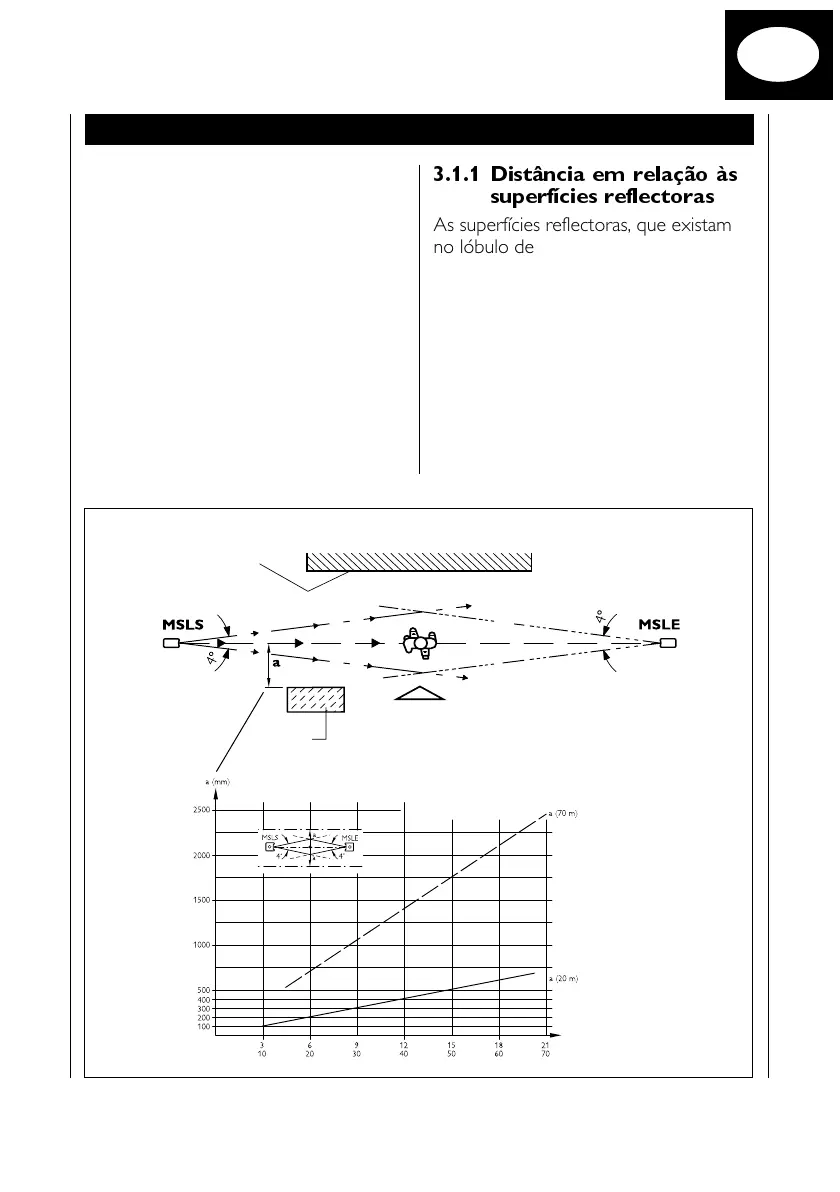

Fronteira da ona
de perigo
Superfície
reflectora
Distância em m
