60
MSL coded version
8 007 898/O369/05-04-04 Instrucciones de servicio • MSL © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos
3.3 Modificación de la
codificación y del
modo de servicio
En función de la versión del equipo, son
posibles los siguientes modalidades de
servicio en la MSL:
con o sin control de contactores
con o sin bloqueo de rearranque
con codificaciones 1, 2 ó 3

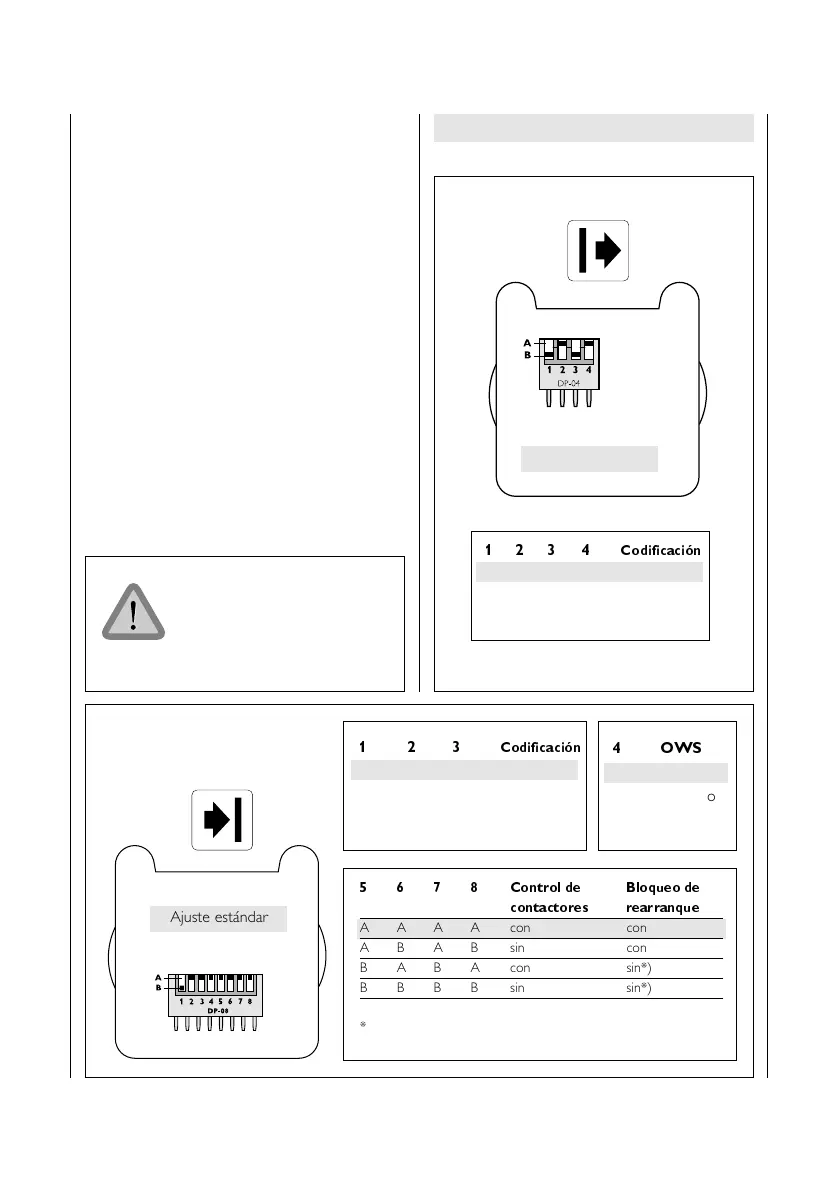

Tras retirar la tapa de conexión quedan
accesibles los interruptores DIP en la
unidad emisora y receptora (o la caperuza
de conexión y cierre en MSLZ). La
ilustración muestra la función y la posición
de los interruptores.
5678 Control de Bloqueo de
contactores rearranque
AAAA con con
AB AB sin con
BABAcon sin*)
BBBB sin sin*)
*) En este caso, el bloqueo de rearranque debe formar parte del
mando del MA
Tras la modificación de la
posición de los interruptores
DIP ya no coinciden el tipo y el
número de pedido con las
indicaciones en el rótulo del
modelo.
El ajuste estándar está sobre fondo gris
123 4
Codificación
BAB A 1
BBAA 2
AAA A 3
123
Codificación
BAA1
ABA2
AAB 3
4 OWS
A estándar
Binvertido
Ajuste estándar
Ajuste estándar
