107
MSL coded version
FIN
8 007 898/O369/05-04-04 Käyttöohje • MSL cod. © SICK AG • Industrial Safety Systems • Saksa • Kaikki oikeudet pidätetään
Toimintaetäisyys 15 - 70 m
Toimintaetäisyys 0, 5 - 18 m
Liititmien 5 ja 6 välinen silta asennetaan liitinlistaan (käytettäessä
PG-ruuviliitäntää tai Hirschmann-Iiitintä) tai johtorasiaan (käytettäessä
Interconnectron- tai Harting-Iiitintä).
*) nestat etäisyyden ohjelmoinnille
Materiaalin muutos
Materiaalin muutos ESD-turvallisuuden
takaamiseksi Interconnectron- ja Harting-
liittimin varustettujen laitteiden
liitäntäkoteloiden materiaalina käytetään
muovin sijasta metallia.
Yksittäisten liitäntöjen merkitys:

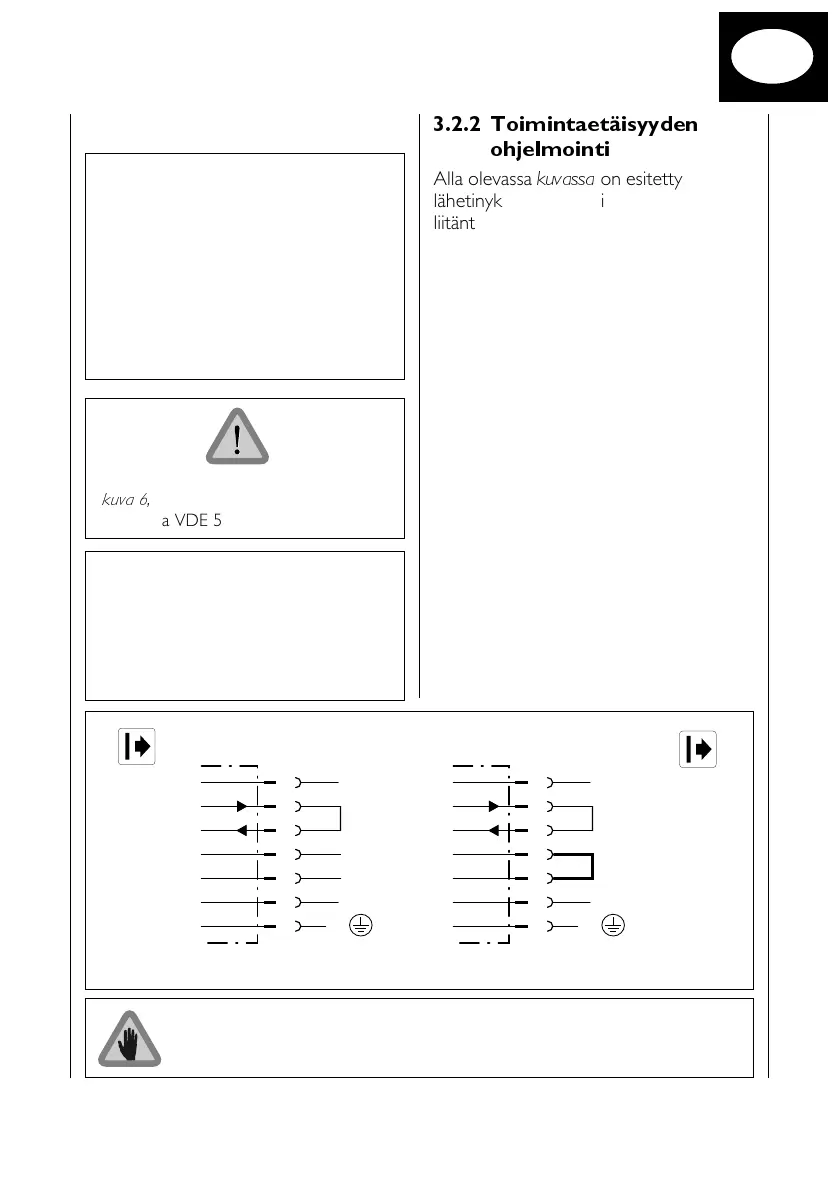

3.2.2 Toimintaetäisyyden
ohjelmointi
Alla olevassa
kuvassa
on esitetty
lähetinyksikön kaksi eri
liitäntämahdollisuutta tarvittavasta
toimintaetäisyydestä riippuen.
24 V DC käyttöjännite + 24 V
0 V signaalin maatto (0 V)
Test testiliitäntä
RW toimintaetäisyyden ohjelmointi
PE suojajohto
OSSD1 turvalähtö 1
OSSD2 turvalähtö 2
RES kuittauspainikkeen
EDM kontaktorivalvonta, tulo
OWS hälytyslähtö likaantumisesta
Interconnectron-pistoketta käytettäessä
(
kuva 6
,
liite) on käytettävä ainoastaan
luotettavia VDE 551 mukaisia osia.
1
3
4
5
6
2
7
+24 VDC
Test ➞
Test
n. c. *)
n. c. *)
0 V
PE
➞
1
3
4
5
6
2
7
+24 VDC
Test ➞
Test
0 V
PE
➞
241967_MSLcv_FIN_4.p65 10.12.04, 09:36107
