228
8 007 898/O369/05-04-04 Handleiding bevat • MSL cod. © SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
MSL coded version
3.3 Wijzigen van de
codering en de
functie
Overeenkomstig de desbetreffende
uitvoering van het apparaat zijn de
volgende functies op de MSL mogelijk:
‡ met of zonder relaisbewaking
‡ met of zonder herstartblokkering
‡ met codering 1, 2 of 3

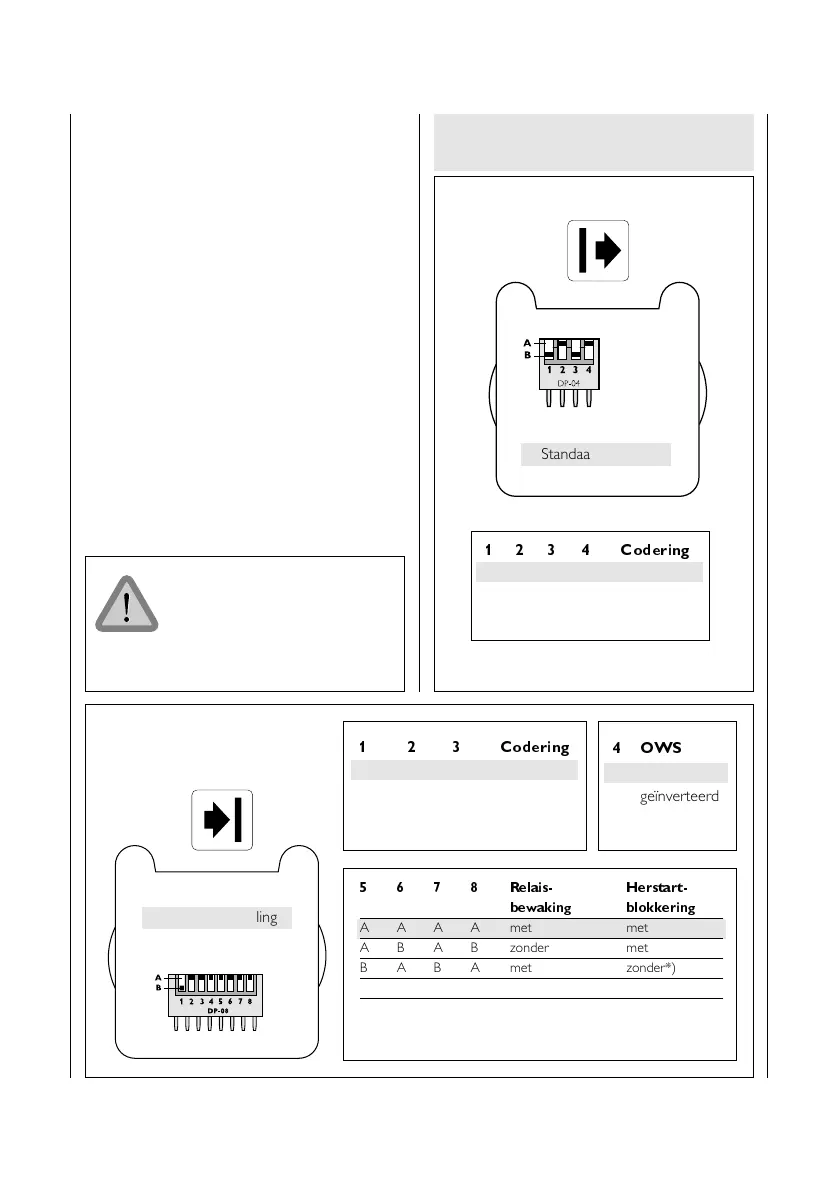

Na het verwijderen van de aansluitkap
zijn bij de zender en ontvanger (c.q. de
aansluit- en eindkap bij MSLZ) de DIP-
schakelaars toegankelijk. In het figuur
wordt de functie en de positie
weergegeven.
5678 Relais- Herstart-
bewaking blokkering
AAAA met met
AB AB zonder met
BABAmet zonder*)
BBBB zonder zonder*)
*) In dit geval moet de herstartblokkering bestanddeel zijn van de
besturing van de machine.
Door de verandering van de
DIP-schakelaarstand stemmen
type en bestelnummer niet
meer overeen met het
typeplaatje.
De standaardinstellingen zijn op een grijze
achtergrond weergegeven
1234 Codering
BAB A 1
BBAA 2
AAA A 3
123Codering
BAA1
ABA2
AAB 3
4 OWS
A standaard
B geïnverteerd
Standaardinstelling
Standaardinstelling
241967_MSLcv_NL_4.p65 10.12.04, 10:55228
