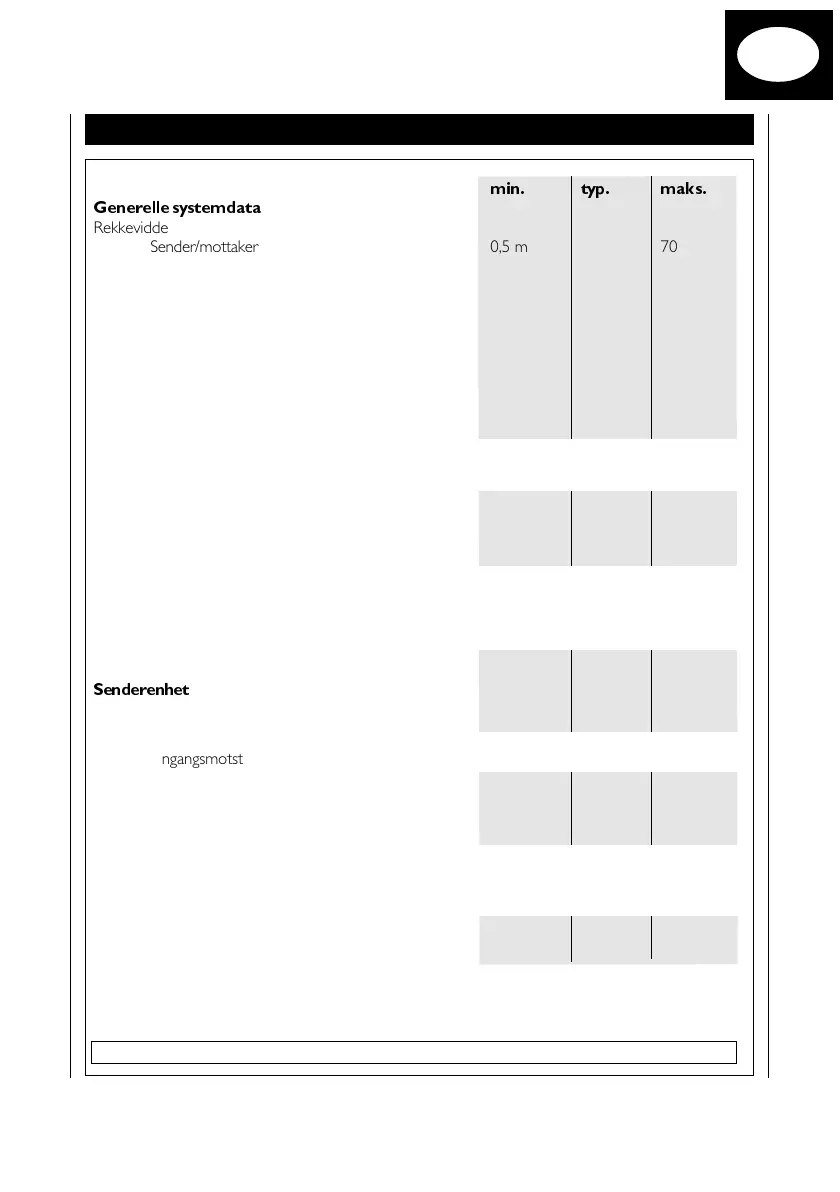

6 Tekniske data
Spenningsangivelser i DC • referansepunkt for måleverdier: Apparatstøpsel
min. typ. maks.
Generelle systemdata
Rekkevidde
Sender/mottaker 0,5 m 70 m
MSLZ 01-250 med PSK 45 0 m 7,5 m
MSLZ 01-250 med PSZ 01-1501 0 m 6,1 m
MSLZ 01-240 med PSK 45 0 m 4,5 m
MSLZ 01-240 med PSZ 01-1401 0 m 4,5 m
MSLZ 02-203 med PSK 45 0 m 4,5 m
MSLZ 02-203 med PSZ 01-1401 0 m 4,5 m
MSLZ 02-203 med PSZ 02-1011 S 01 0 m 4,5 m
Stråleavstand 50 mm 500 mm
Oppløsning (avhengig av type) 73 mm
Fareklasse 1
IP-grad IP 65
Driftsspenning U
V
19,2 V 24 V 28,8 V
Rippel
1
)2,5 V
SS
Spenning ved nettbrudd (20 ms) 18 V
Synkronisering optisk, uten separat
synkroniseringsledning
Innkoplingstid
etter installert driftsspenning
for mottaker og sender 0,8 s
Senderenhet
Testutgang U
V
– 1,4 V
Testinngang
Inngangsmotstand (HIGH) 2,4 kW (mot 0 V)
Sender inaktiv (test) 0 V 5 V
Sender aktiv 17,8 V U
V
Reaktjonstid på test 90 ms 100 ms
Åpningstid NC-kontakt 100 ms
Bølgelengde 880 nm
Innkoplingstid etter brutt lysstråle
MSLS 7 W
MSLZ 12 W
Vekt (for MSLS 03-140) 3,14 kg
