35
MSL coded version
DK
8 007 898/O369/05-04-04 Brugsanvisning • MSL cod. © SICK AG • Industrial Safety Systems • Tyskland • Alle rettigheder forbeholdes
Reichweite 15 bis 70 m
Reichweite bis 0,5 bis 18 m
Lusen mellem 5 og 6 skal anbringes i klemlisten (ved brug af PG-forskruningen
og Hirschmann-stikket) eller i ledningsdåsen (ved brug af Interconnectron-
eller Harting-stikket).
*) reserveret, må ikke benyttes
Rækkevidde 0,5 til 18 m Rækkevidde 15 til 70 m
De enkelte klemmerækkers betydning:

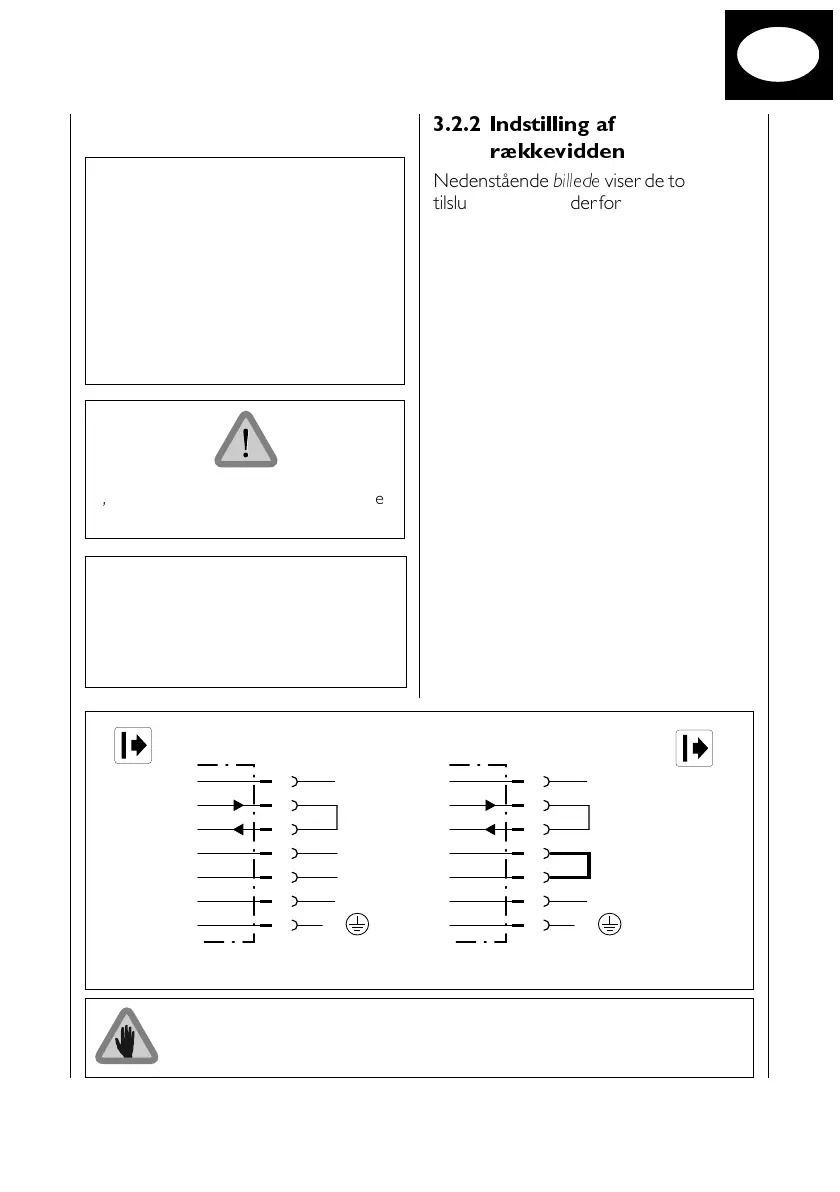

3.2.2 Indstilling af
rækkevidden
Nedenstående billede viser de to
tilslutningsmuligheder for sendeenheden til
de forskellige rækkevidder.
24 V DC Driftsspænding + 24 V
0 V 0 V
Test Test-indgang
RW Rækkeviddeindstilling
PE Jord
OSSD1 Sikkerhedsudgang 1
OSSD2 Sikkerhedsudgang 2
RES Genstart-knap
EDM Indgang for relæovervågning
OWS Udgang for indikering af
tilsmudsning
Ved brug af interconnectron-stikket ( billede
6 , Bilag) må man kun benytte sikre netdele i
henhold til VDE 551.
Ændring of materialet
For at garantere ESD-sikkerheden er
tilslutningsrummenes materiale fremstillet
med Interconnectron- og Harting-stik af
metal i stedet for kunststof.
1
3
4
5
6
2
7
+24 VDC
Test ➞
Test
n. c. *)
n. c. *)
0 V
PE
➞
1
3
4
5
6
2
7
+24 VDC
Test ➞
Test
0 V
PE
➞
241967_MSL_coded_DK.P65 10.12.04, 08:5935
