111
MSL coded version
FIN
8 007 898/O369/05-04-04 Käyttöohje • MSL cod. © SICK AG • Industrial Safety Systems • Saksa • Kaikki oikeudet pidätetään
Lähettimen LEDien tulee palaa
Vastaanotin

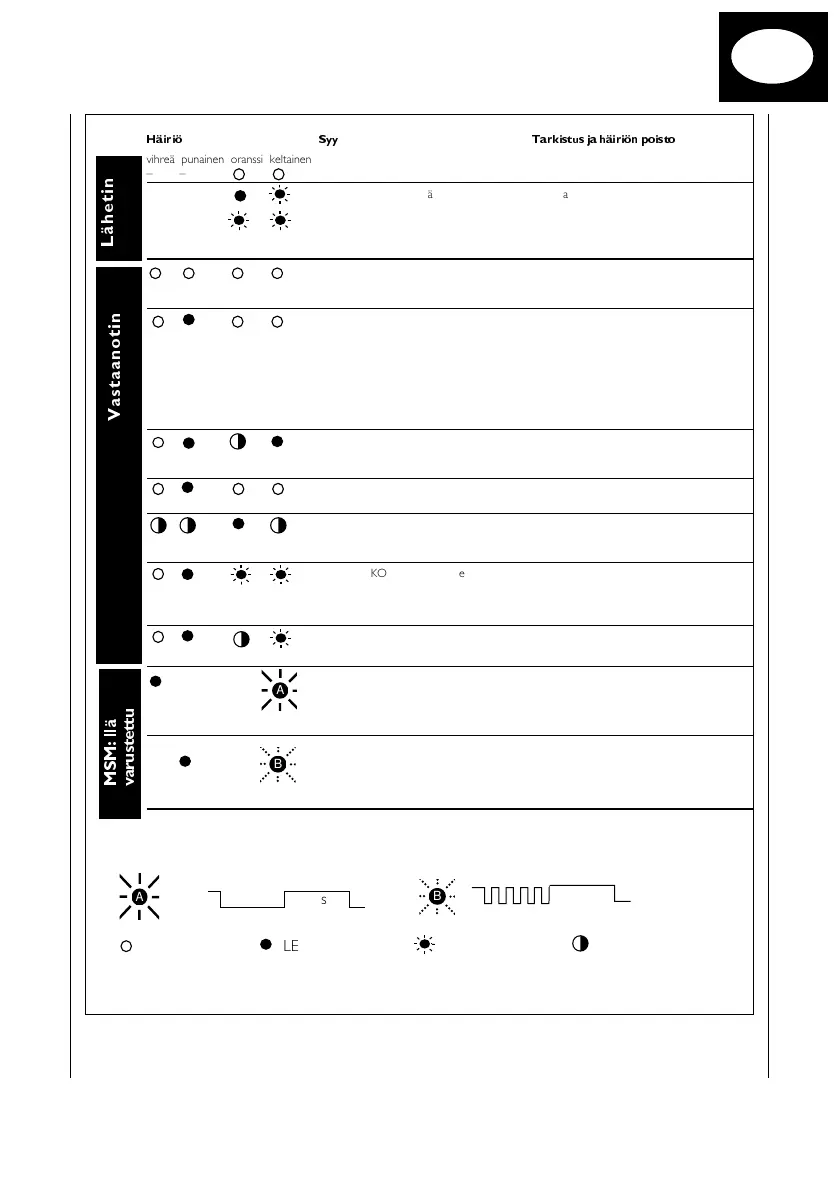

Häiriö Syy Tarkistus ja häiriön poisto
vihreä punainen oranssi keltainen
– – Ei käyttöjännitettä. Tarkista jännite.
– – 1/s Katkos liitimien 3 ja 4 välillä Tarkista liitäntä.
(testikosketin).
– – 8/s 8/s Laite LOCKOUT-tilassa Kytke käyttöjännite pois päältä ja taas päälle.
(virhetila). Vaihda MSLS
tai ota yhteys SICK-huoltopalveluun.
Ei käyttöjännitettä MSLE:ssä/MSLZ:ssa. Tarkista MSLE:n/MSLZ:n jännite.
Vaihda MSLE
tai ota yhteys SICK-huoltopalveluun.
Järjestelmän kohdistus epätarkka. Kohdista MSLE ja MSLS uudestaan.
Ei valonsäteen vastaanottoa. Vastaanotinyksikkö MSLE/MSLZ epäkunnossa. Vaihda MSLE/MSLZ.
Katkos testitulossa MSLS. Tarkista MSLS:n testaus.
Kontaktorit eivät palaudu lepotilaan Tarkista kontaktorit.
(EDM:ssä ei + 24 V).
Keltainen LED ei vilku, vaikka RES-tulossa jatkuvasti + 24 V. Tarkista RES.
valonsäteen kulku on vapaa Kytke käyttöjännite päältä ja taas päälle.
(käyttötavalla Kuittaustoiminto)
Vain kontaktorivalvonnalla ja ilman Tarkista kontaktorit.
kuittaustoimintoa: kontaktorit Uusi käynnistys:
eivät vetäneet. katkaise valonsäde ja vapauta se.
RES-lähdössä jatkuvasti Tarkista RES.
(valonsäteen kulku vapaa) + 24 V käytön aikana Kytke käyttöjännite päältä ja taas päälle.
Järjestelmän tai peilin kohdistus epätarkka. Kohdista järjestelmä tai peili uudestaan.
MSLE:n/MSLE:n/MSLZ:n etulinssi tai Puhdista etulinssi tai peili.
vastapeili likainen.
8/s 8/s Laite LOCKOUT-tilassa (virhetila). Kytke käyttöjännite päältä ja taas päälle,
jos MSLE/MSLZ ei aktivoidu,
vaihda MSLE/MSLZ
tai ota yhteys SICK-huoltopalveluun.
Pyytää: Paina ja vapauta kuittauspainike.
Kuittausta ei painettu
Mutingvalaisimen lamppu viallinen tai Vaihda valaisimen lamppu,
Led-valaisin väärin kytketty. tarkista lampun teho (max 4 W),
tarkista Led-valaisimen kytkentä.
(valonsäteen kulku vapaa)
Mutingvalaisimen lamppu viallinen tai Vaihda valaisimen lamppu,
Led-valaisin väärin kytketty. tarkista lampun teho (max 4 W),
tarkista Led-valaisimen kytkentä.
(valonsäteen kulku katkennut)
Lähetin
LED posi päältä LED vilkkuu LED mikä tahansa
MSM: llä
varustettu
5 s
5 s
A
B
A
B
LED palaa
241967_MSLcv_FIN_4.p65 10.12.04, 09:36111
