187
I
MSL coded version
8 007 898/O369/05-04-04 Instruzioni d'uso • MSL cod. © SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati
min. tipo max.

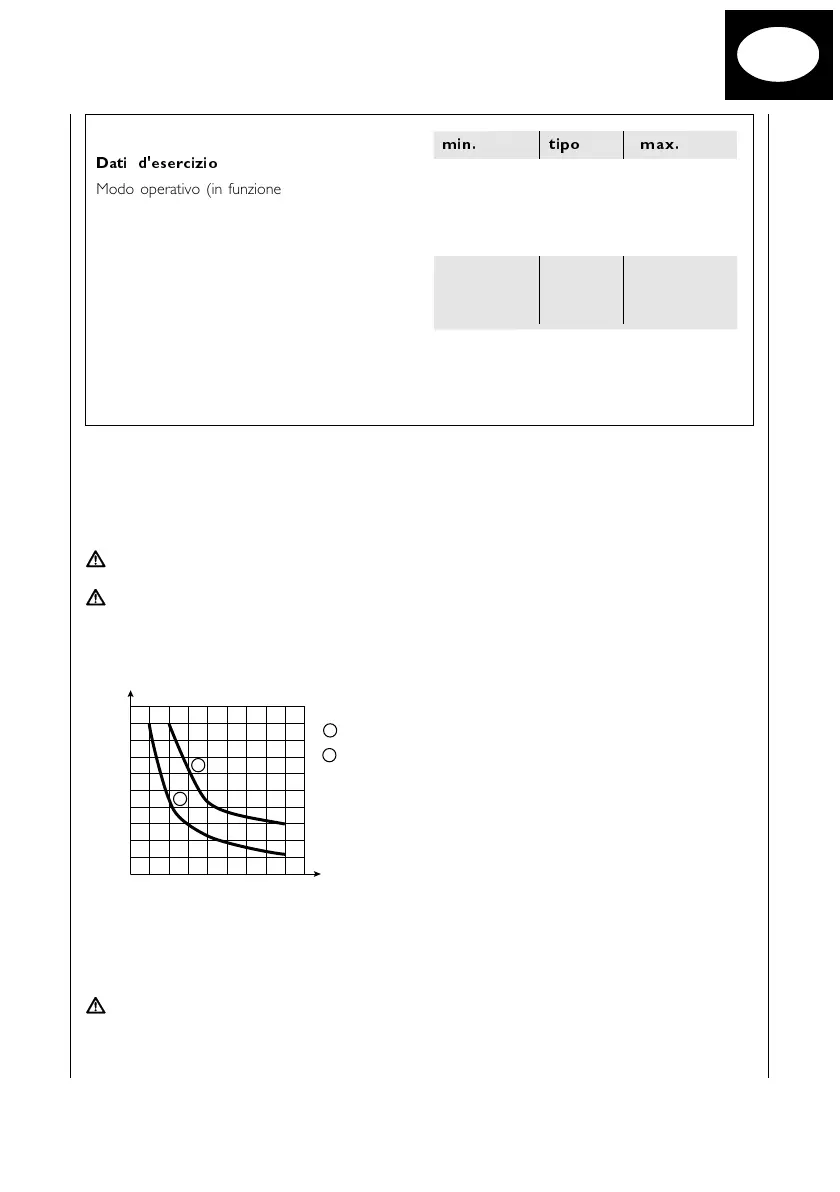

Dati d'esercizio
Modo operativo (in funzione del tipo) con blocco al riavvio e verifica dei contatti esterni
Categoria di sicurezza Tipo 4
Controllato in conformità con pr EN 50 100 parte 1 e 2
Temperatura ambiente di esercizio 0 °C +55 °C
Temperautra di immagazzinaggio –25 °C +70 °C
Umidità (non condensate) 15 % 95 %
Resistenza al limite de fatica 5 g, 10 ... 55 Hz a norma IEC 68-2-6
Resistenza agli urti 10 g, 16 ms a norma IEC 68-2-29
Dimensioni vedere
disegni dimensionali/fig. 3
1
) Non è consentito superare o oltrepassare i valori limite della tensione.
2
) Vale per tensioni comprese tra U
V
e 0 V
3
) In caso di errore (interruzione del cavo 0 V) l'uscita si comporta come una resistenza
> 13 kW dopo U
V
. L'elemento di controllo deve riconoscere tale stato come LOW.
4
) Con una bassa sequenza di commutazione (
1
/s) l'induttività L di carico max. ammessa è
superiore.
5
) In stato attivo, le uscite vengono testate ciclicamente (breve commutazione LOW). Nella
scelta dell'elemento di controllo si deve fare attenzione che gli impulsi di Test con i parametri
sopra accennati non portino a spegnimento.
6
) L'unica resistenza del filo di alimentazione dell'elemento di controllo deve essere limitato a
questo valore per consentire di riconoscere con sicurezza un corto circuito trasversale tra le
uscite. (Si deve inoltre osservare la EN 60 204
Dotazioni elettriche delle macchine, parte 1:
Requisiti generali
).
1
1
2
2
I
L
400 mA
I
L
500 mA
L (H)
1/s
1,0 2,0 3,0 4,00
20
10
0
