207
N
MSL coded version
8 007 898/O369/05-04-04 Driftsinstruksen • MSL cod. © SICK AG • Industrial Safety Systems • Tyskland • Alle retter forbeholdes
Signallampe på
senderenhet må lyse
Mottakerenhet

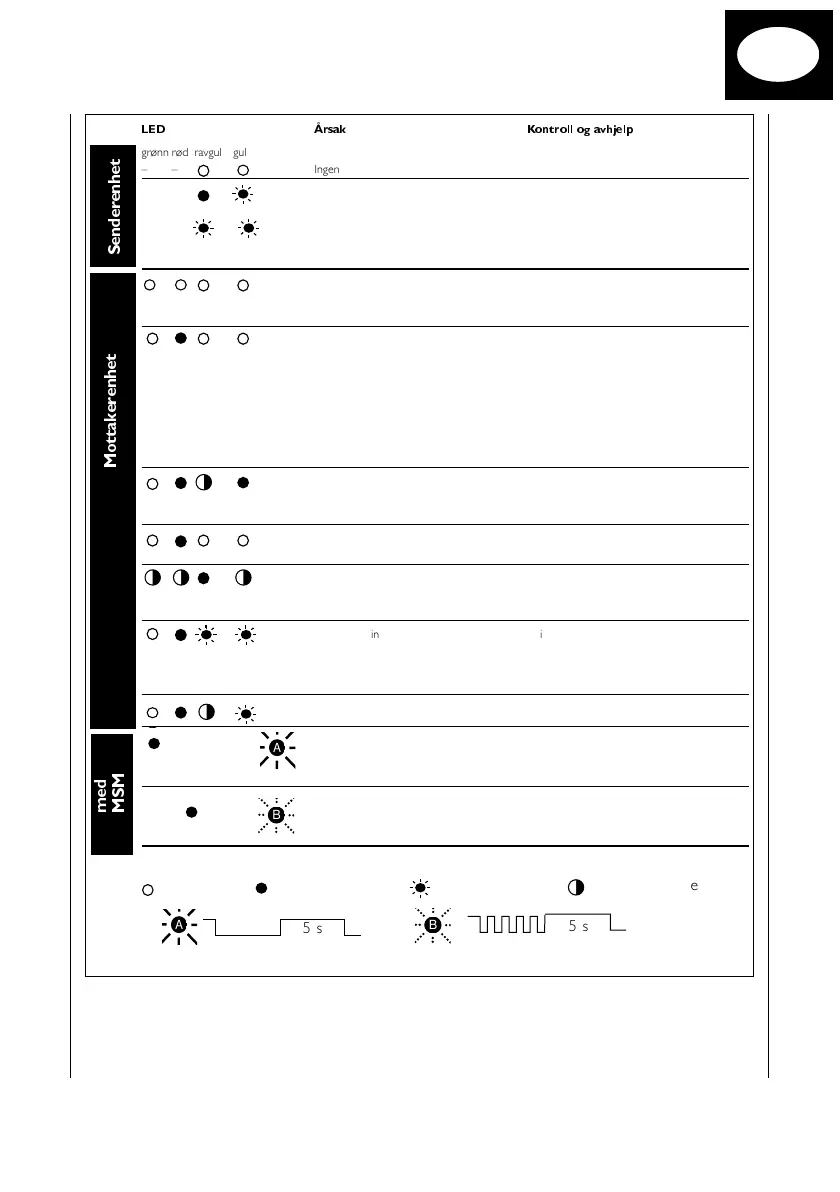

LED Årsak Kontroll og avhjelp
grønn rød ravgul gul
– – Ingen driftsspenning Kontroller spenning
– – 1/s Utkopling mellom klemme 3 og 4 Kontroller gjennomgang
(testkontakt)
– – 8/s 8/s Apparat befinner seg i LOCKOUT Driftsspenning AV/PÅ
(feiltilstand) Skift ut MSLS eller benytt
SICK-service
Ingen driftsspenning på Kontroller spenning på MSLE/MSLZ
MSLE/MSLZ Skift ut MSLE eller benytt
SICK-service
System ute av justering Innrett MSLE og MSLS på nytt
intet lysmottak Mottakerenhet MSLE/MSLZ defekt Skift ut MSLE/MSLZ
testinngang MSLS avbrutt Kontroller testing på MSLS
Kontaktorer oppnår ikke hvilestilling Kontroller kontaktorer
(ingen + 24 V på EDM)
gul LED lyser + 24 V kontinuerlig på RES-inngang Kontroller RES
ikke på tross av fri lysvei (ved Driftsspenning AV/PÅ
driftsart „med restartsperre“)
Kun ved drift uten restartsperre og med Kontroller kontaktorer
kontaktorkontroll: For ny start:
Kontaktorer ikke trukket inn. Avbryt lysvei og frigjør den igjen
+ 24 V kontinuerlig på RES-inngang Kontroller RES
(fri lysvei) under drift Driftsspenning AV/PÅ
System eller avbøyningsspeil ute av justering System hhv. avbøyningsspeil innrettes på nytt
Frontglass til MSLE/MSLS/MSLZ hhv. Frontglass hhv. Avbøyningsspeil rengjøres
avbøyningsspeil tilsmusset
8/s 8/s Apparat befinner seg i LOCKOUT Driftsspenning AV/PÅ aktiveres
(feiltilstand) ikke ved MSLE/MSLZ;
skift ut MSLE/MSLZ eller benytt SICK-service
Styreenhet ikke betjent Styreenhet betjenes og frigjøres
Muting-indikator defekt eller Skift ut muting-indikator, kontroller
LED lampe feil koblet. effekt muting-lampe (4 W),
(Betingelse lysvei fri) Kontroller tilkopling LED-indikatorlampe
Muting-indikator defekt eller Skift ut muting-indikator, kontroller
LED lampe feil koblet. effekt muting-lampe (4 W),
(Betingelse lysvei avbrutt) Kontroller tilkopling LED-indikatorlampe
Senderenhet
med
MSM
LED av
LED blinker
LED lyser
LED etter ønske
5 s
5 s
A
B
A
B
